GRAUPNER Micro Show Flyer Bauanleitung Seite 14

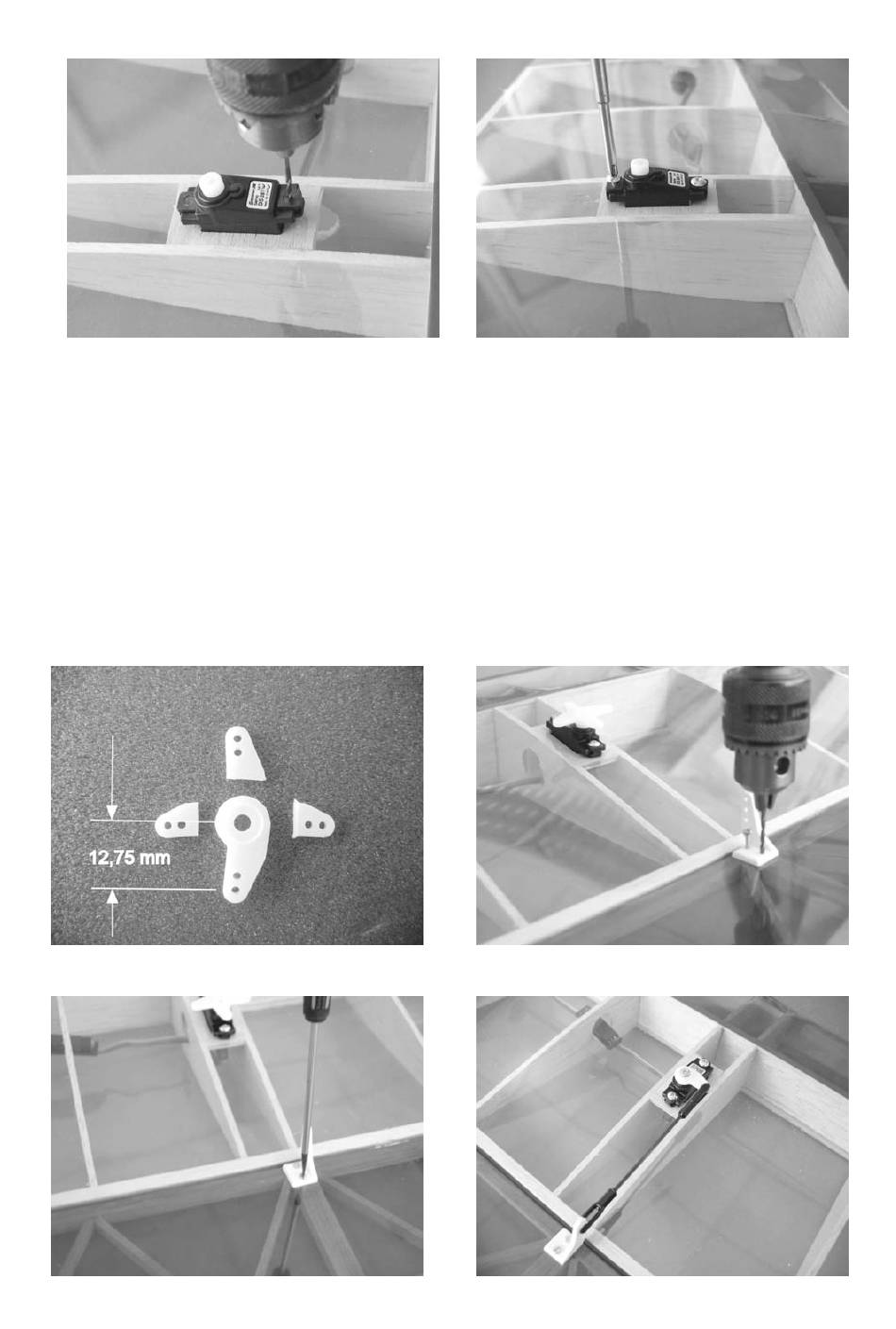

Um die Servo in Neutralstellung zu bringen, muss die Fernsteuerung in Betrieb
genommen werden. Steuerkreuz so ablängen, dass Lochabstand zur Mitte 12,75 mm
ist und rechtwinklig zum Servo steht. Parallel zur Rippe soll das Gestänge (in
Richtung Randbogen) laufen, entsprechend Ruderhorn (11 oder 12) auflegen und mit
Bohrer Ø 1,7 mm durch Querruder (3) bohren. Die Ruderhörner (11,12) mit
Gegenplatte (13) und den Schrauben (14) M 1,7 X 10 verschrauben. Gabelkopf (15)
auf Servoarm außen und auf Ruderhorn (11,12) ins 3. Loch von unten einhängen.
Gestänge (16) (Kohlestab) entsprechend ablängen, leicht anschleifen, in Gabelkopf
(15) einstecken, ausrichten, dass das Ruder auf Null steht und mit Sekundenkleber
einkleben.
14
