GRAUPNER Micro Show Flyer Bauanleitung Seite 16

Rumpf
Am Rumpf oben Höhenleitwerkbefestigung und am Rumpf unten Akkuabdeckung
wird ein M 4 Gewinde angebracht und mit 1-2 Tropfen Sekundenkleber ausgehärtet.

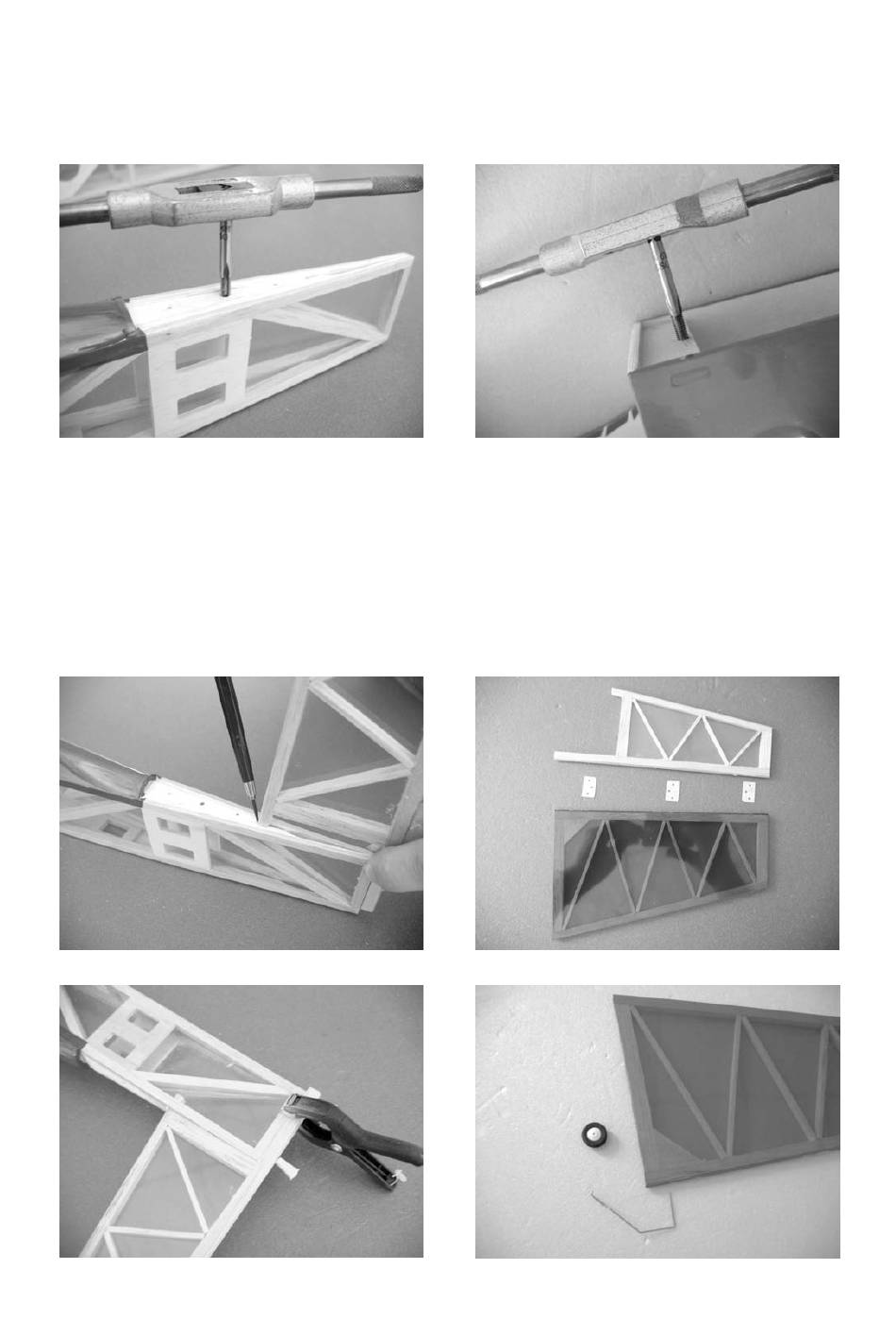

Am Rumpfrücken (1) Seitenleitwerk (7) aufsetzen und anzeichnen was ausgefeilt
werden muss. Das Seitenruder (8) wird an das Seitenleitwerk (7) mit den
Patentscharnieren (10), die in der Länge geteilt werden mit dem Balsamesser
eingeschnitten. Seitenleitwerk (7) mit UHU coll anleimen, nach dem Trocknen
überstehendes bündig schneiden. In das Seitenruder (8) wird mit Ø 1 mm gebohrt für
den Spornradbügel (21). Spornrad (22) auf Spornradbügel (21) stecken,
überstehender Draht nach oben biegen, so dass sich das Rad noch dreht.
Spornradbügel (21) mit Spornrad (22) in Seitenruder (8) einkleben.
16
