Abluftverbindung herstellen (Abluftrohr Ø 120ºmm)
Den Reduzierstutzen am Luftstutzen befestigen.
1.
Das Abluftrohr am Reduzierstutzen befestigen.
2.
Die Verbindungsstellen abdichten.
3.

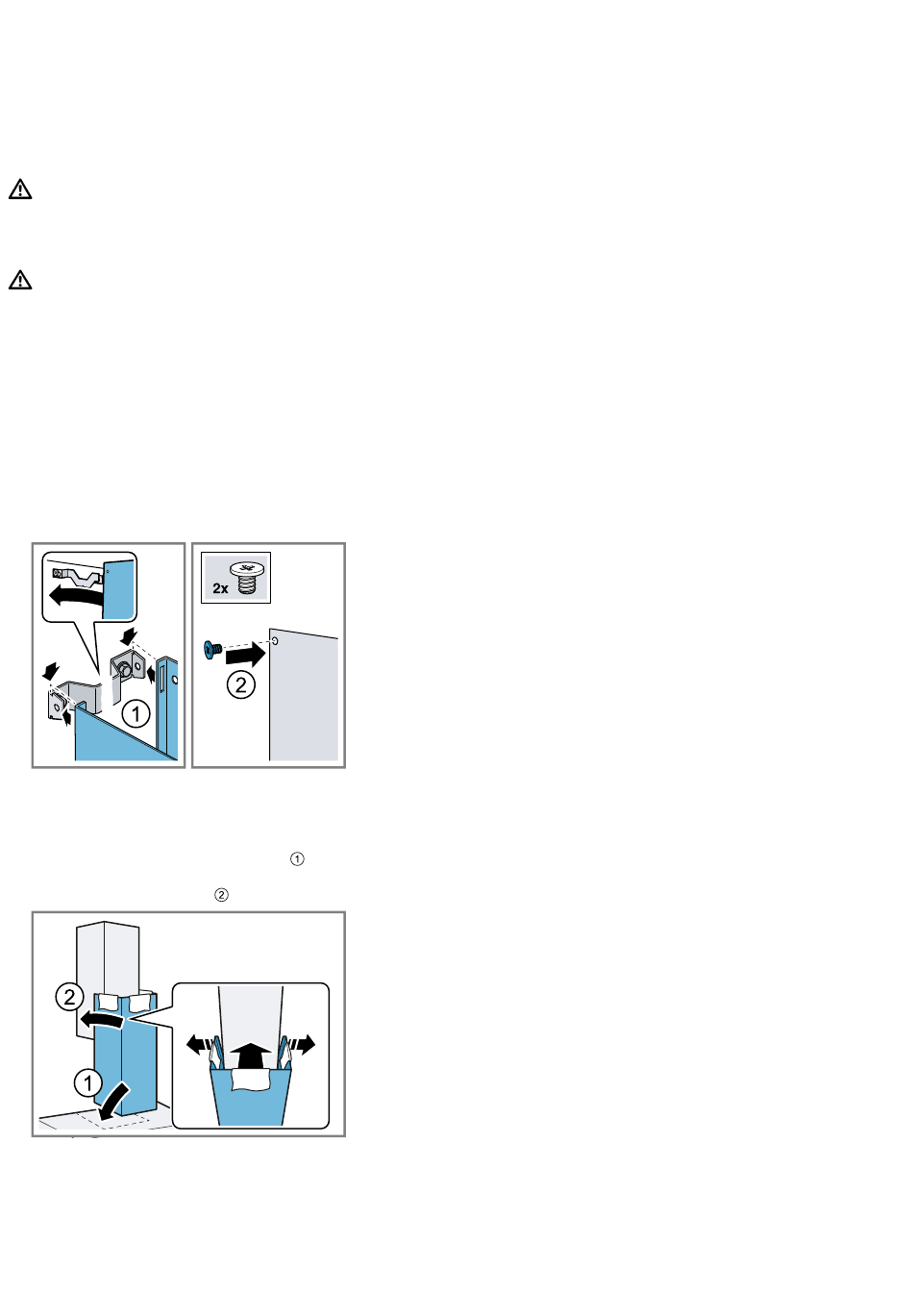

Kaminverblendung montieren
WARNUNG ‒ Verletzungsgefahr!
Bauteile innerhalb des Geräts können scharfkantig
sein.
Schutzhandschuhe tragen.
▶
WARNUNG ‒ Stromschlaggefahr!
Scharfkantige Bauteile innerhalb des Geräts können
das Anschlusskabel beschädigen.
Das Anschlusskabel nicht knicken oder einklem-
▶
men.
Den Haltewinkel für die Kaminverblendung an die
1.
Wand schrauben.
Um die Kaminverblendungen zu trennen, das Klebe-
2.
band entfernen oder die Kaminverblendung aus der
Schutzverpackung nehmen.
Sofern vorhanden die Schutzfolien an beiden Kamin-
3.
verblendungen entfernen.
4. Die obere Kaminverblendung mit den 2 Schrauben
seitlich an den Haltewinkel schrauben.
Hinweis: Um Kratzer zu vermeiden, weiche Tücher
5.
als Schutz über die Kanten der äußeren Kaminver-
blendung legen.
Die untere Kaminverblendung auf dem Gerät aufset-
zen und leicht auseinanderziehen.
Die untere Kaminverblendung über die obere Ka-
6.
minverblendung stülpen. ​ ⁠
Die Tücher vorsichtig entfernen.
7.
​ ⁠
