de Montageanleitung

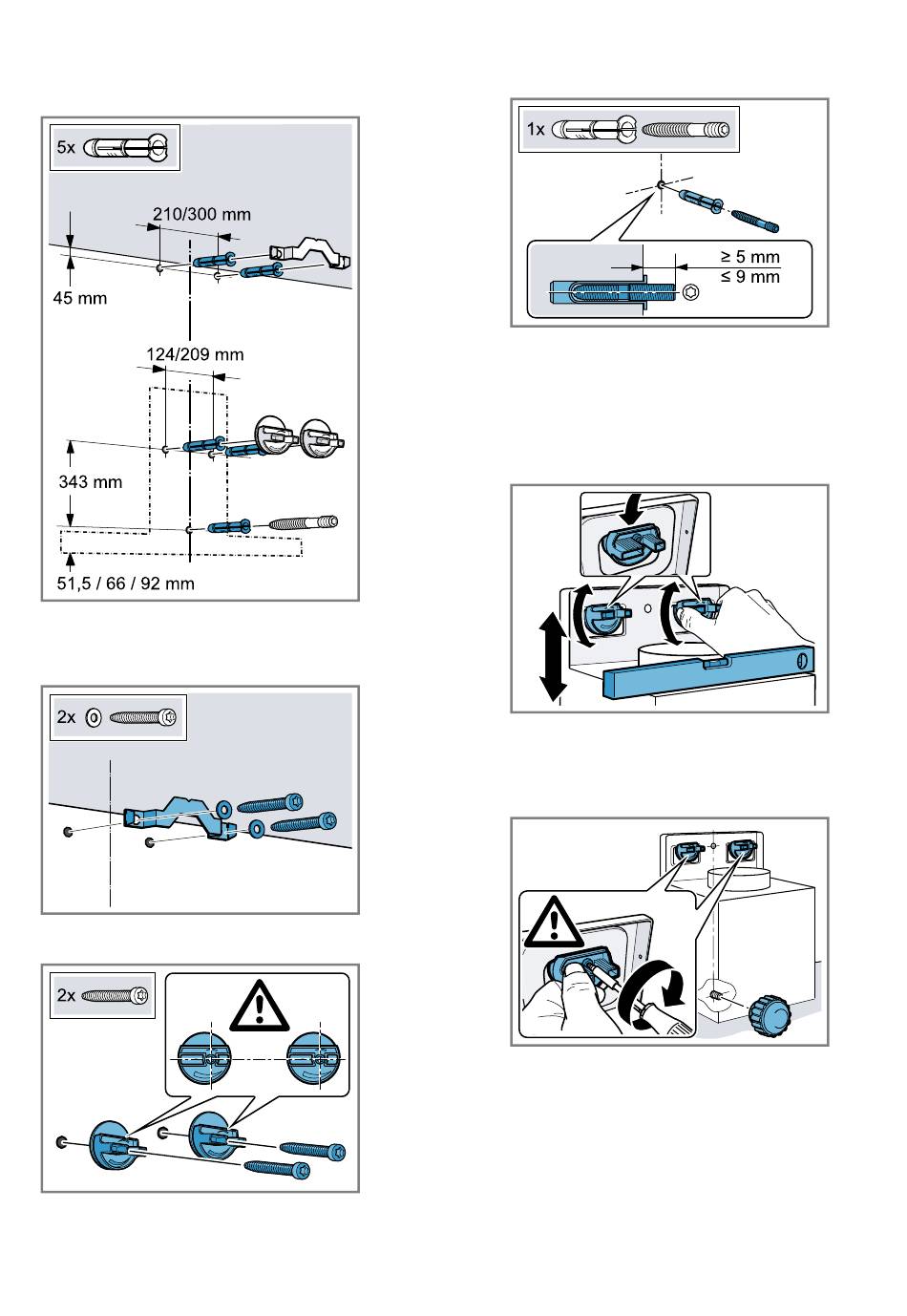

Fünf Löcher mit Ø 8 mm und Bohrtiefe 80 mm für
4.
die Befestigungen bohren und die Dübel wandbün-
dig eindrücken.
Geräteaufhängung montieren
Den Haltewinkel für die Kaminverblendung an-
1.
schrauben.
Die Aufhängungen für das Gerät handfest anschrau-
2.
ben.
Die Schrauben nicht festziehen.
14
Den Gewindebolzen so weit einschrauben, dass er
3.
noch 5 bis 9 mm aus der Wand ragt.
Gerät montieren
Die Schutzfolie des Geräts zuerst an der Rückseite
1.
und nach der Montage vollständig abziehen.
Das Gerät so einhängen, dass es fest an den Auf-
2.
hängungen einrastet.
Um das Gerät waagerecht auszurichten, die Aufhän-
3.
gungen drehen.
Bei Bedarf das Gerät nach rechts oder links ver-
schieben.
Die Schrauben für die Aufhängungen fest anziehen
4.
und dabei die Aufhängungen festhalten.
Die Rändelmutter fest andrehen.
5.
Verrohrung
Hinweis: Wenn Sie ein Aluminiumrohr verwenden, den
Anschlussbereich vorher glätten.
Wir empfehlen die Verrohrung mit einem Abluftrohr
Ø 150 mm.
Abluftverbindung herstellen (Abluftrohr Ø 150ºmm)
Das Abluftrohr direkt am Luftstutzen befestigen und
▶
abdichten.
