WeiderPro 5500 WEEVSY2996.0 Bedienungsanleitung Seite 21

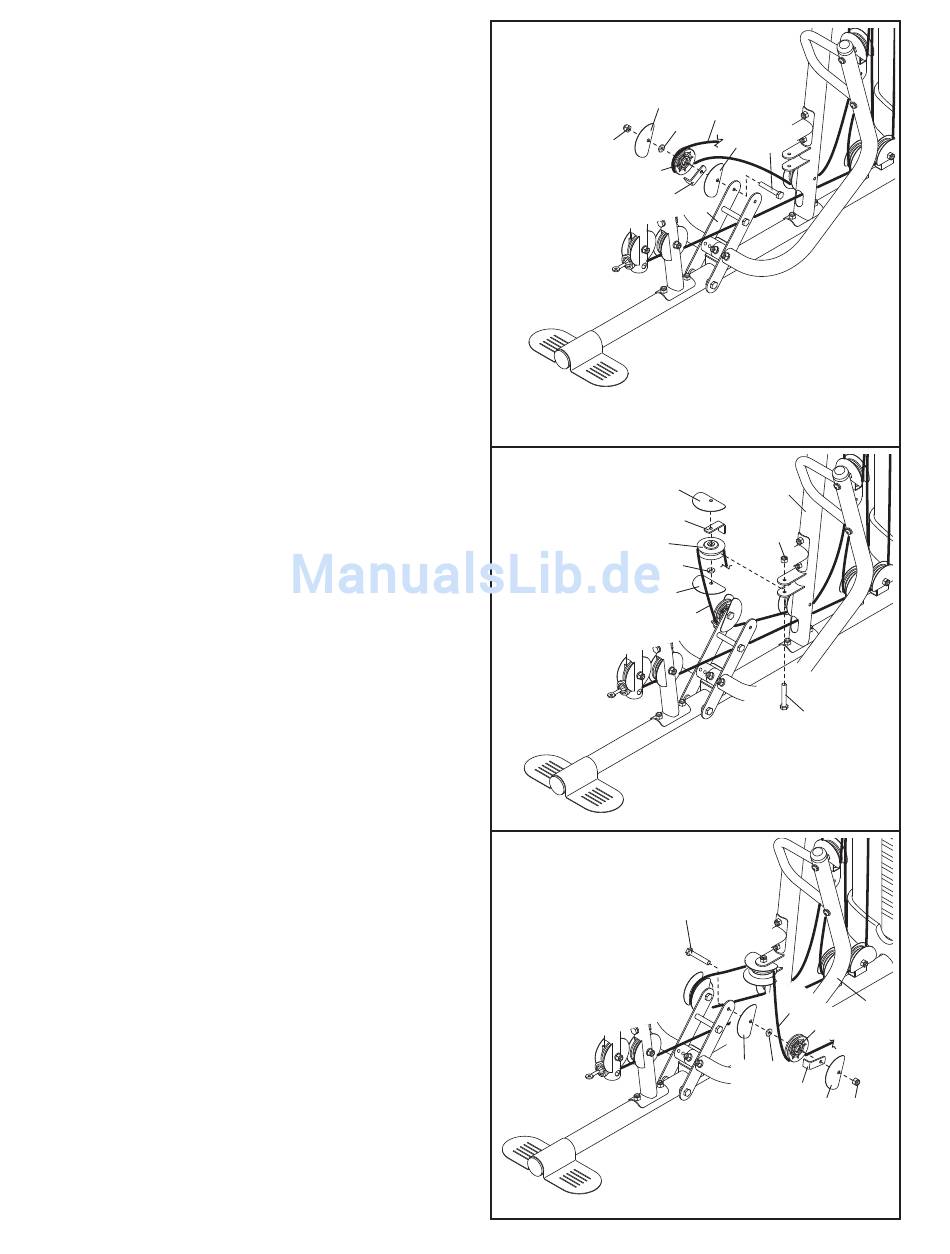

36. Legen Sie das Beinhebel-Kabel (51) unter eine
90mm Rolle (48). Befestigen Sie die Rolle am
rechten Druckarm (16) mit einer M10 x 50mm
Schraube (97), zwei halbrunden Schutzvorricht-
ungen (55), einer Kabelklappe (56), einer M10
Scheibe (80) und einer M10 Mutter mit Nylon-
Klemmteil (77). Achten Sie darauf, dass die
Kabelklappe und die halbrunden Schutzvor-
richtungen so ausgerichtet sind, wie
angezeigt.
37. Legen Sie das Beinhebel-Kabel (51) um eine V-
Rolle (47). Befestigen Sie die Rolle mit einer M10
x 70mm Schraube (113), zwei halbrunde
Schutzvorrichtungen (55), einer M10 Scheibe
(80), eine große Kabelklappe (57), und einer M10
Mutter mit Nylon-Klemmteil (77) am Pfosten (2).
Achten Sie darauf, dass die Kabelklappe und
die halbrunden Schutzvorrichtungen so aus-
gerichtet sind, wie angezeigt.
38. Legen Sie das Beinhebel-Kabel (51) unter eine
90mm Rolle (48). Befestigen Sie die Rolle mit
einer M10 x 50mm Schraube (97), zwei halbrun-
den Schutzvorrichtungen (55), einer M10 Scheibe
(80), einer Kabelklappe (56) und einer M10
Mutter mit Nylon-Klemmteil (77) am linken
Druckarm (15). Achten Sie darauf, dass die
Kabelklappe und die halbrunden Schutzvor-
richtungen so ausgerichtet sind, wie
angezeigt.
