WeiderPro 5500 WEEVSY2996.0 Bedienungsanleitung Seite 12

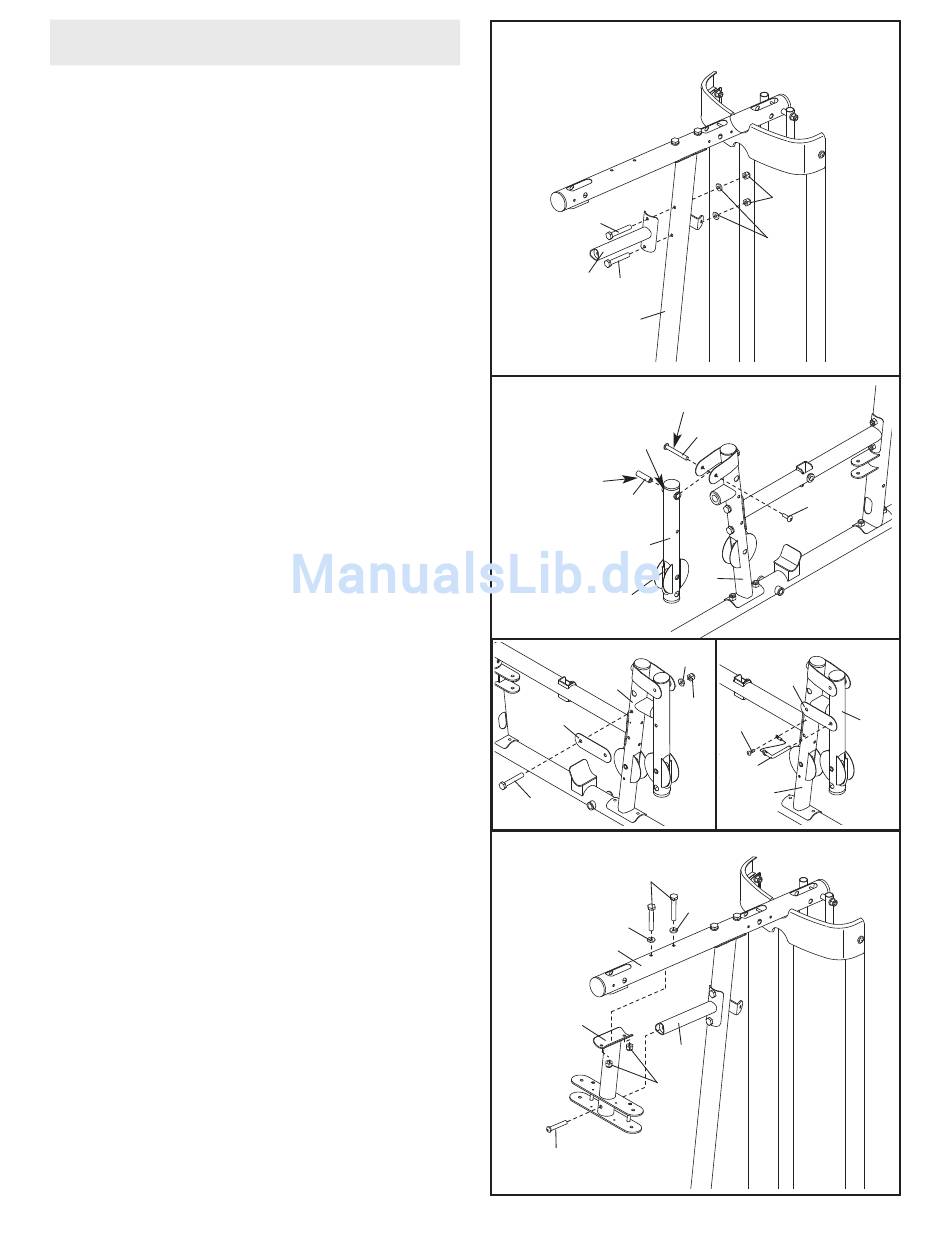

Armmontage
9. Befestigen Sie die Butterfly-Rahmen-Stütze (6)
mit zwei M8 x 80mm Schrauben (100), zwei M8
Scheiben (103) und zwei M8 Muttern mit Nylon-
Klemmteil (78) am Pfosten (2). Drehen Sie die
Mutter mit Nylon-Klemmteil noch nicht fest an.
10. Geben Sie etwas Schmiermittel auf die
angezeigten Stellen. Schieben Sie eine 56.5mm
Buchse (69) durch das angedeutete Loch am
Beinhebel (12). Befestigen Sie den Beinhebel mit
einem M10 x 61mm Bolzensatz (116) am
Vorderbein (10). Achten Sie darauf, dass das
angedeutete Stäbchen dabei auf der richtigen
Seite liegt.
Betrachten Sie die linke Detailzeichnung.
Befestigen Sie die Verschlussplatte (14) mit der
M8 x 69mm Schraube mit Ansatzschaft (87),
einer M8 Scheibe (103) und einer M8 Mutter mit
Nylon-Klemmteil (78) am Vorderbein (10).
Betrachten Sie die rechte Detailzeichnung.
Schieben Sie den Verschlussplattenstift (95)
durch die Verschlussplatte (14) und durch den
Beinhebel (12). Befestigen Sie das Halteband des
Verschlussplattenstifts mit einer M4 x 12mm
Blechschraube (102) am Vorderbein (10).
11. Befestigen Sie den Butterfly-Rahmen (5) mit zwei
M8 x 80mm Schrauben (100), zwei M8 Scheiben
(103) und zwei M8 Muttern mit Nylon-Klemmteil
(78) am Sitzrahmen (4). Drehen Sie die Mutter
mit Nylon-Klemmteil noch nicht fest an.
Befestigen Sie den Butterfly-Rahmen (5) mit einer
M10 x 75mm Linsenschraube (118) an der
Butterfly-Rahmen-Stütze (6).
9
100
6
100
2
10
Loch
Schmieren
69
12
Stange
10
14
87
11
100
103
4
5
118
12
78
103
Schmieren
116
116
10
103
14
78
102
95
10
103
6
78
12
