WeiderPro 5500 WEEVSY2996.0 Bedienungsanleitung Seite 19

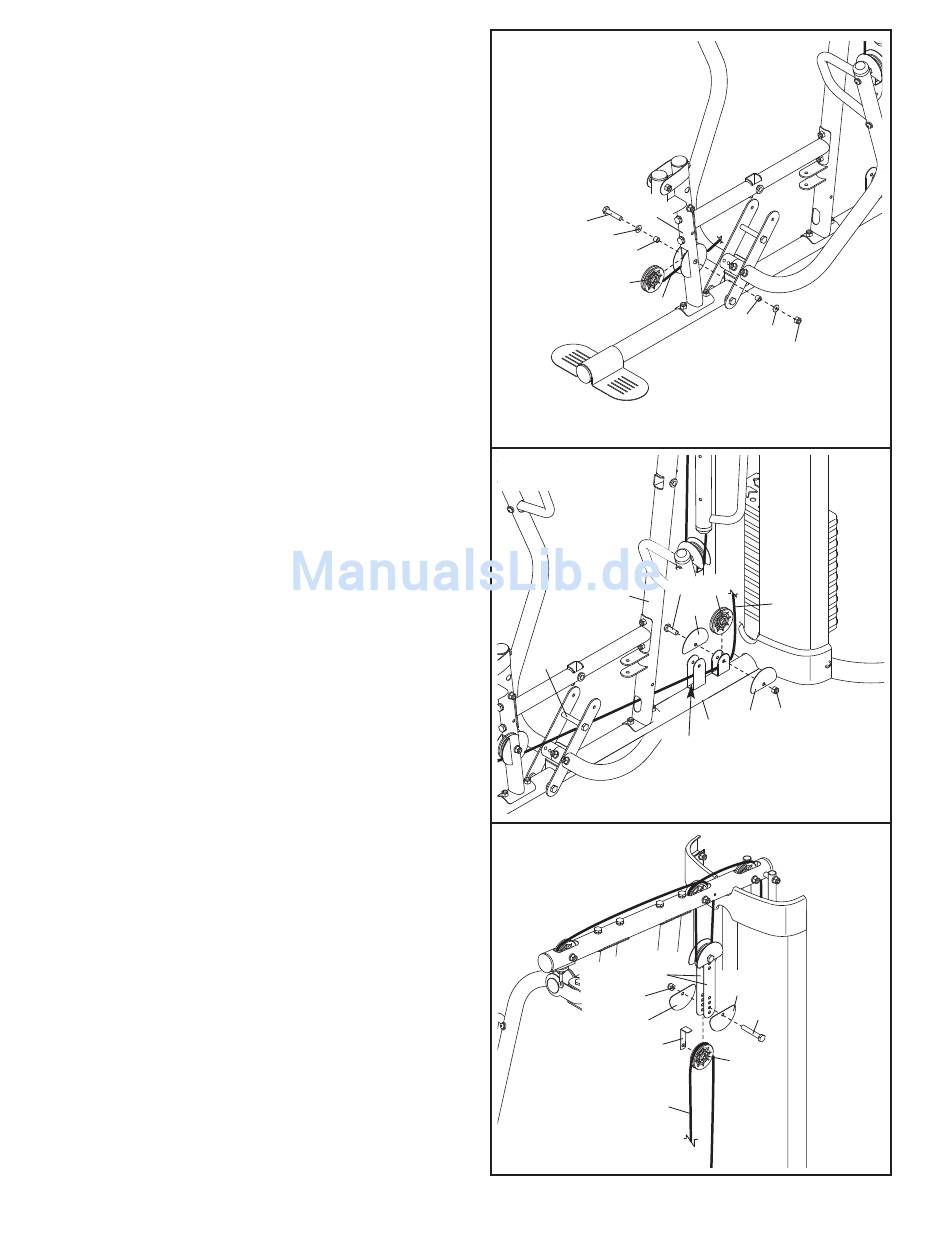

30. Befestigen Sie eine 90mm Rolle (48) mit einer
M10 x 65mm Schraube (85), zwei M10 Scheiben
(80), zwei 13mm Stahlscheiben (109) und einer
M10 Mutter mit Nylon-Klemmteil (77) innerhalb
des Vorderbeins (10). Achten Sie darauf, dass
das Beinhebel-Kabel (51) unter der Rolle ver-
läuft.
31. Führen Sie das Beinhebel-Kabel (51) unter den
89.5mm Abstandshalter (59), durch den Pfosten
(2) und unter den angezeigten Stift an der Basis
(1). Legen Sie das Beinhebel-Kabel unter eine
90mm Rolle (48). Befestigen Sie die Rolle mit
einer M10 x 45mm Schraube (86), zwei halbrun-
den Schutzvorrichtungen (55) und einer M10
Mutter mit Nylon-Klemmteil (77) an der Basis.
32. Legen Sie das Beinhebel-Kabel (51) über eine
90mm Rolle (48). Befestigen Sie die Rolle, eine
Kabelklappe (56) und zwei halbrunde
Schutzvorrichtungen (55) mit einer M10 x 50mm
Schraube (97) und einer M10 Mutter mit Nylon-
Klemmteil (77) am zweituntersten Loch der
Rollenplatten (60). Achten Sie darauf, dass die
Kabelklappe und die halbrunden
Schutzvorrichtungen so ausgerichtet sind, wie
angezeigt.
30
10
85
80
109
48
31
2
59
32
77
55
56
19
51
109
80
77
48
86
51
55
77
55
1
Stange
60
55
97
48
51
