WeiderPro 5500 WEEVSY2996.0 Bedienungsanleitung Seite 10

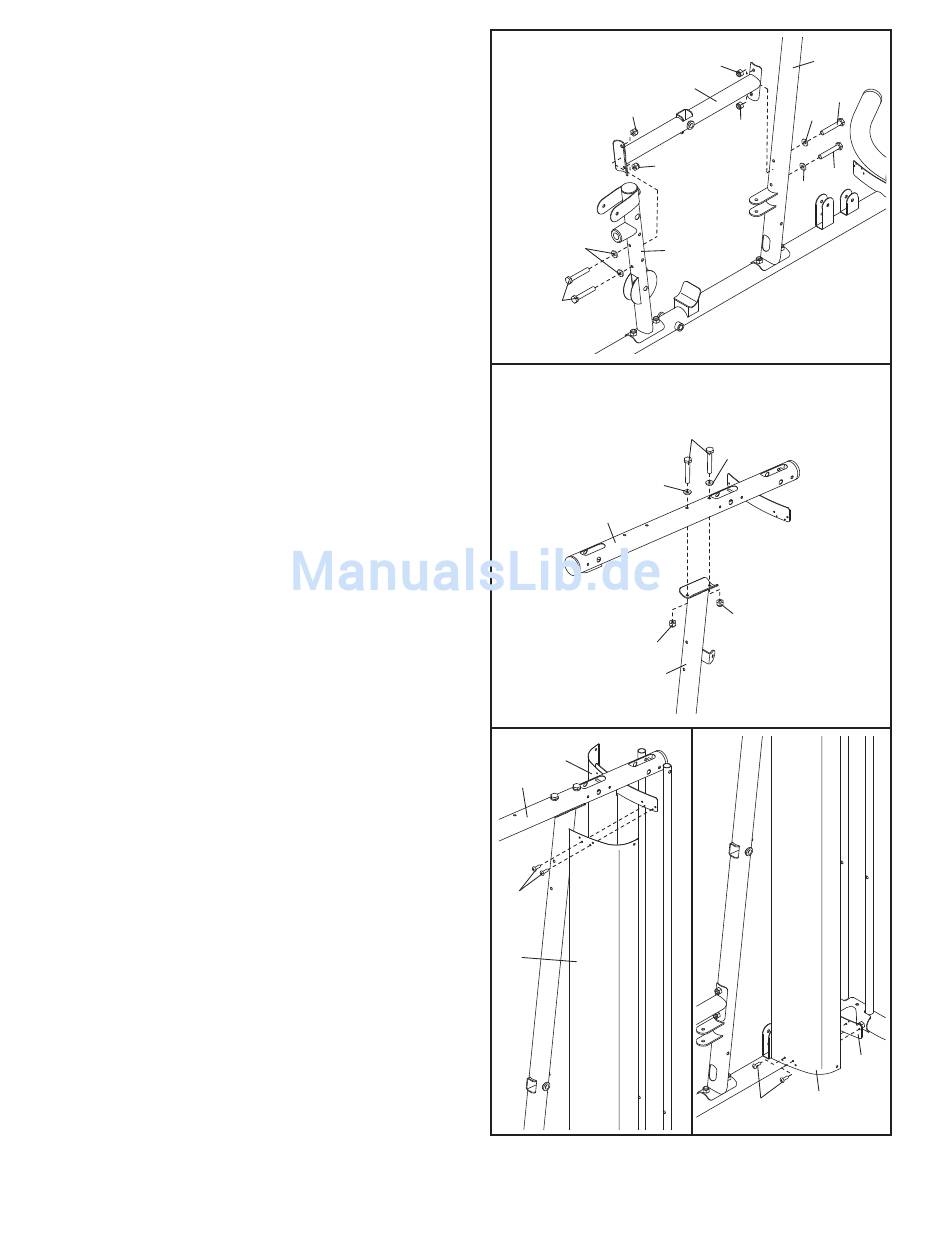

4. Befestigen Sie den Rahmen (9) mit zwei M8 x
80mm Schrauben (100), zwei M8 Scheiben (103)
und zwei M8 Muttern mit Nylon-Klemmteil (78)
am Pfosten (2). Drehen Sie die Mutter mit
Nylon-Klemmteil noch nicht fest an.
Befestigen Sie den Rahmen (9) mit zwei M8 x
65mm Schrauben (101), zwei M8 Scheiben (103)
und zwei M8 Muttern mit Nylon-Klemmteil (78)
am Vorderbein (10). Drehen Sie die Mutter mit
Nylon-Klemmteil noch nicht fest an.
5. Befestigen Sie den Sitzrahmen (4) mit zwei M8 x
80mm Schrauben (100), zwei M8 Scheiben (103)
und zwei M8 Muttern mit Nylon-Klemmteil (78)
am Pfosten (2). Ziehen Sie die Mutter mit
Klemmteil nicht zu fest an.
6. Befestigen Sie die linke Umhüllung (21) mit zwei
M4 x 12mm Blechschrauben (102) am
Sitzrahmen (4).
Siehe Abbildung 6A. Befestigen Sie das untere
Ende der linken Umhüllung (21) mit zwei M4 x
12mm Blechschrauben (102) an der Basis (1).
Wiederholen Sie diesen Schritt mit der recht-
en Umhüllung (22).
4
78
103
101
5
103
4
78
6
22
4
102
21
10
2
78
9
100
103
78
78
100
103
10
100
103
78
2
6A
21
102
1
