WeiderPro 5500 WEEVSY2996.0 Bedienungsanleitung Seite 14

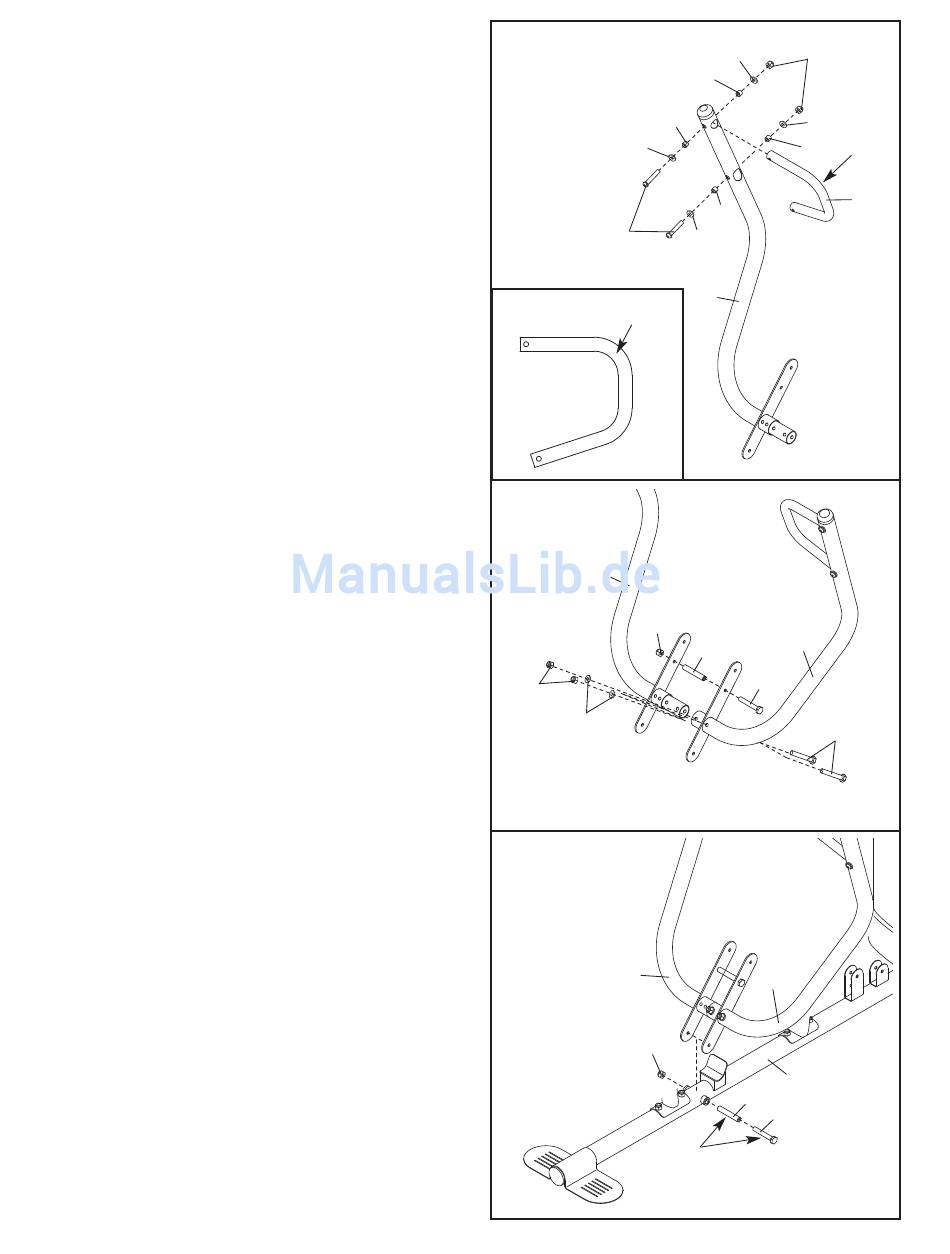

15. Richten Sie einen Druckarmgriff (17) so aus, dass
sich der 90°-Winkel oben befindet, wie in der
Detailzeichnung dargestellt. Befestigen Sie einen
Druckarmgriff (17) mit zwei M10 x 65mm
Linsenschrauben (106), vier M10 Scheiben (80),
vier 11mm Abstandshaltern (99) und zwei M10
Muttern mit Nylon-Klemmteil (77) am rechten
Druckarm (16).
Wiederholen Sie diesen Schritt mit dem linken
Druckarm (nicht abgebildet).
16. Befestigen Sie den linken Druckarm (15) mit einer
M10 x 110mm Schraube (93), einem 90mm
Abstandshalter (59) und einer M10 Mutter mit
Nylon-Klemmteil (77) am rechten Druckarm (16).
Beenden Sie das Befestigen der Druckarme mit
zwei M10 x 65mm Schrauben (85), zwei M10
Scheiben (80) und zwei M10 Muttern mit Nylon-
Klemmteil (77). Drehen Sie die Mutter mit
Nylon-Klemmteil noch nicht fest an.
17. Schmieren Sie eine M10 x 110mm Schraube (93).
Befestigen Sie den linken und den rechten
Druckarm (15, 16) mit der Schraube, einem
90mm Abstandshalter (59) und einer M10 Mutter
mit Nylon-Klemmteil (77) an der Basis (1). Ziehen
Sie die Mutter mit Nylon-Klemmteil nicht zu
fest an; die Druckarme (15, 16) sollte man
leicht bewegen können.
Ziehen Sie Muttern mit Klemmteil (77) die in
Schritt 9 benutzt wurden fest.
15
80
106
90°-Winkel
16
16
77
80
17
16
77
14
77
80
99
99
80
99
99
80
16
77
15
59
93
15
1
59
93
Schmieren
90°-
Winkel
17
85
