WeiderPro 5500 WEEVSY2996.0 Bedienungsanleitung Seite 18

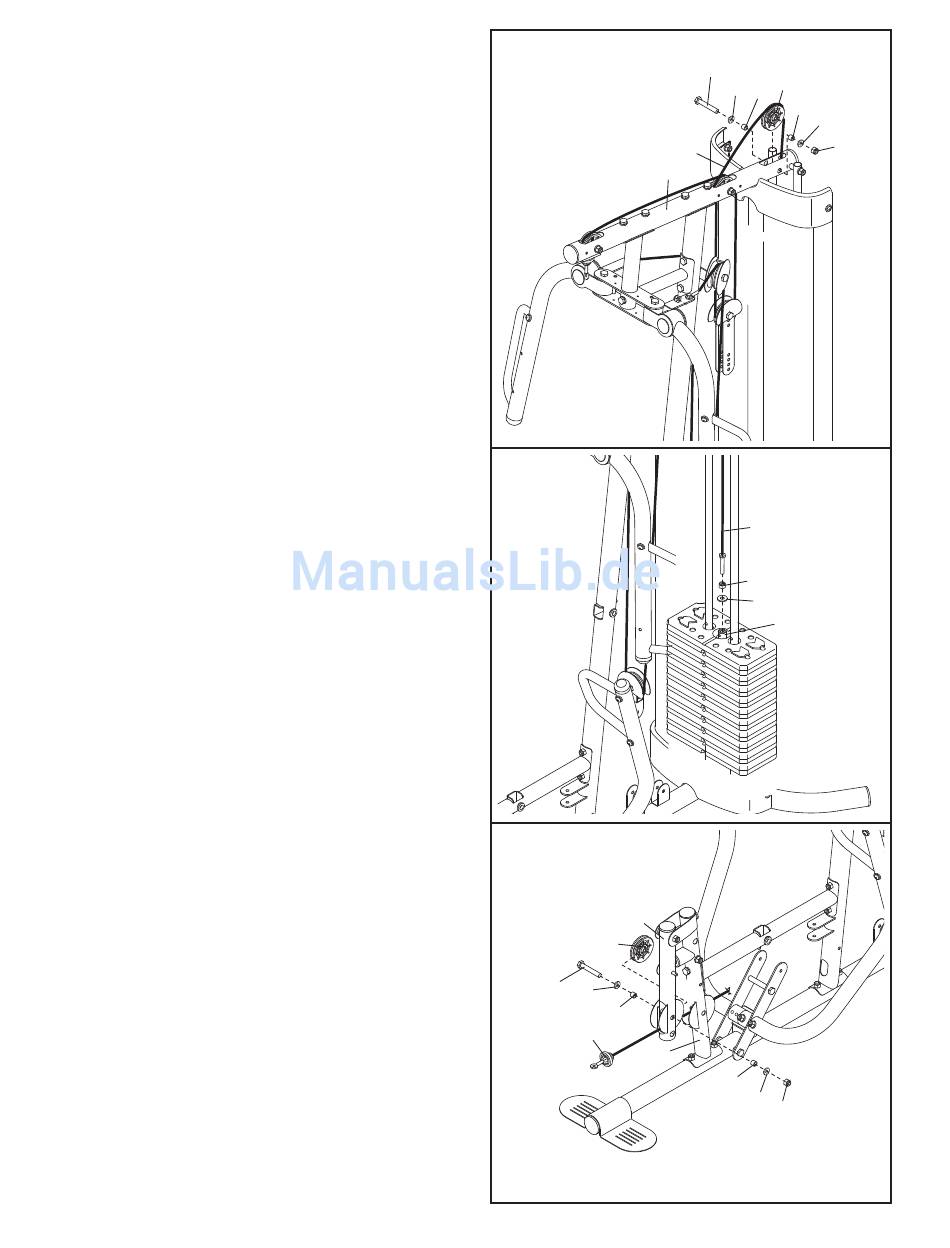

27. Legen Sie das Lat-Kabel (49) über eine 90mm
Rolle (48) und führen Sie das Kabel durchd den
Sitzrahmen (4) nach unten. Befestigen Sie die
Rolle, mit eine M10 x 80mm Schraube (84), zwei
M10 Scheiben (80), zwei 19mm Abstandshaltern
(67), und einer M10 Mutter mit Nylon-Klemmteil
(77), am oberen Rahmen (4).
28. Legen Sie eine große M12 Scheibe (98) auf die
Gewichtsstange (20) drauf. Schrauben Sie die
M12 Mutter (112) ganz auf das Lat-Kabel (49)
hinauf.
Schrauben Sie das Lat-Kabel (49) zwei Umdre-
hungen in die Gewichtsstange (20) hinein. Ziehen
Sie nun die M12 Mutter (112) fest gegen die M12
große Scheibe (98).
29. Finden Sie das Beinhebel-Kabel (51). Führen
Sie das Kabel durch den Beinhebel (12) und den
Vorderfuß (10).
Schieben Sie eine 90mm Rolle (48) von hinten
durch den Beinhebel (12), wie angedeutet.
Befestigen Sie die 90mm Rolle mit einer M10 x
65mm Schraube (85), zwei M10 Scheiben (80),
zwei 13mm Stahlscheiben (109) und einer M10
Mutter mit Nylon-Klemmteil (77).
