DE
V
W

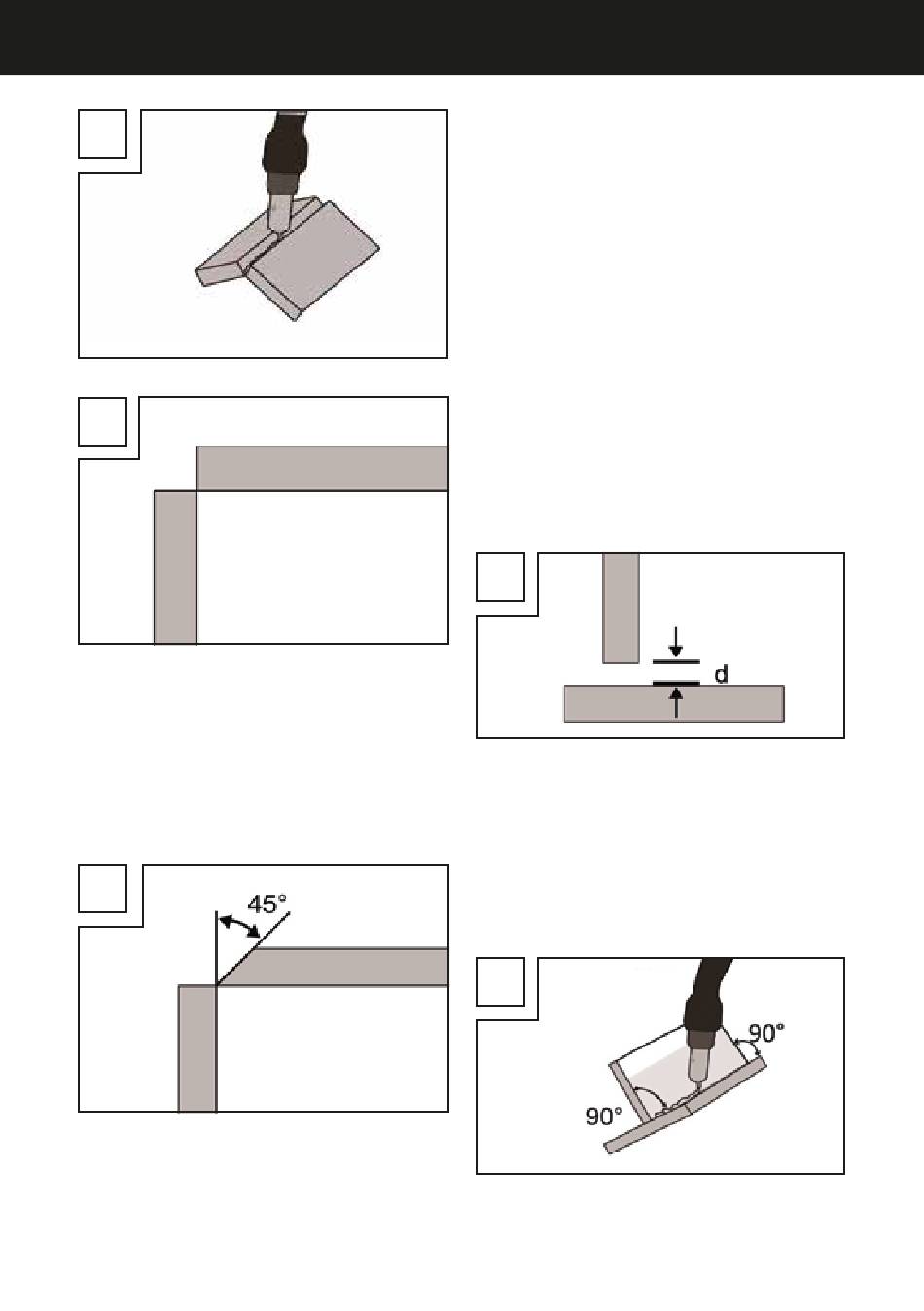

Bei stärkeren Materialien ist sie
jedoch nicht mehr zweckmäßig. In
diesem Fall ist es besser, eine Ver-
bindung wie untenstehend vorzube-
reiten, bei der die Kante einer Platte
angeschrägt wird (Abb. X).
X
28
Inbetriebnahme
Kehlnahtverbindungen
Eine Kehlnaht entsteht, wenn die
Werkstücke senkrecht zueinanderste-
hen. Die Naht sollte die Form eines
Dreiecks mit gleichlangen Seiten und
einer leichten Kehle haben (Abb. Y,
Z).
Schweißverbindungen
in der Inneneck
Die Vorbereitung dieser Schweißver-
bindung ist sehr einfach und wird bis
zu Stärken von 5 mm durchgeführt.
Das Maß „d" muss auf das Minimum
reduziert werden und soll in jedem
Fall kleiner als 2 mm sein (Abb. Y).
Y
Bei stärkeren Materialien ist sie
jedoch nicht mehr zweckmäßig. In
diesem Fall ist es besser, eine Ver-
bindung wie in Abbildung X vorzube-
reiten, bei der die Kante einer Platte
angeschrägt wird.
Z
