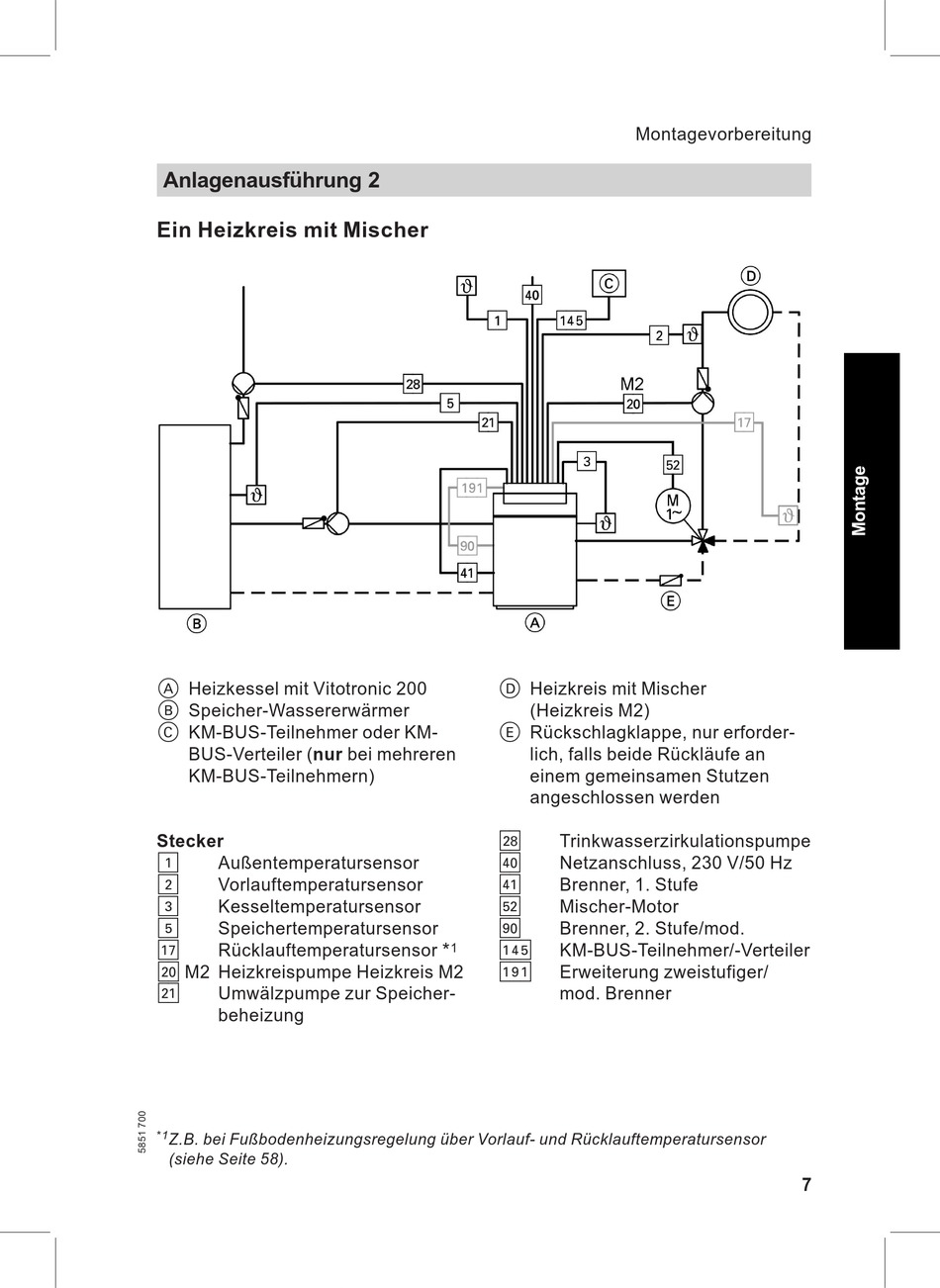

Anlagenausführung 2
Ein Heizkreis mit Mischer
A Heizkessel mit Vitotronic 200
B Speicher-Wassererwärmer
C KM-BUS-Teilnehmer oder KM-
BUS-Verteiler (nur bei mehreren
KM-BUS-Teilnehmern)
Stecker
! Außentemperatursensor
? Vorlauftemperatursensor
§ Kesseltemperatursensor
% Speichertemperatursensor
aJ Rücklauftemperatursensor
sÖ M2 Heizkreispumpe Heizkreis M2
sA Umwälzpumpe zur Speicher-
beheizung
*1
Z.B. bei Fußbodenheizungsregelung über Vorlauf- und Rücklauftemperatursensor
(siehe Seite 58).
D Heizkreis mit Mischer
(Heizkreis M2)
E Rückschlagklappe, nur erforder-
lich, falls beide Rückläufe an
einem gemeinsamen Stutzen
angeschlossen werden
sK Trinkwasserzirkulationspumpe
fÖ Netzanschluss, 230 V/50 Hz
fA Brenner, 1. Stufe
gS Mischer-Motor
lÖ Brenner, 2. Stufe/mod.
*
1 aVG KM-BUS-Teilnehmer/-Verteiler
a:A Erweiterung zweistufiger/
mod. Brenner
