Bauteile
Fernbedienung
(Fortsetzung)

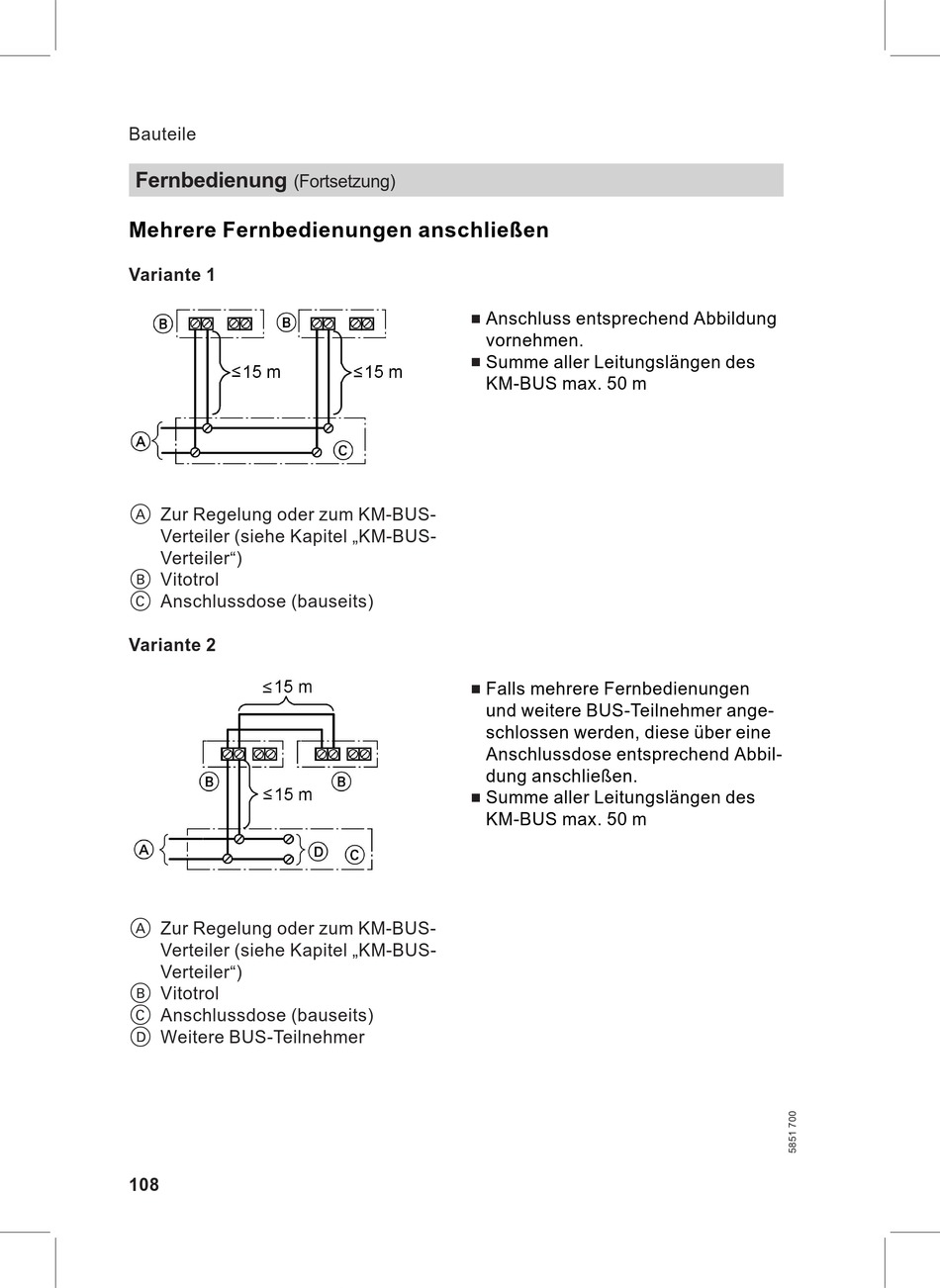

Mehrere Fernbedienungen anschließen
Variante 1
A Zur Regelung oder zum KM-BUS-
Verteiler (siehe Kapitel KM-BUS-
Verteiler )
B Vitotrol
C Anschlussdose (bauseits)
Variante 2
A Zur Regelung oder zum KM-BUS-
Verteiler (siehe Kapitel KM-BUS-
Verteiler )
B Vitotrol
C Anschlussdose (bauseits)
D Weitere BUS-Teilnehmer
108
Anschluss entsprechend Abbildung
vornehmen.
Summe aller Leitungslängen des
KM-BUS max. 50 m
Falls mehrere Fernbedienungen
und weitere BUS-Teilnehmer ange-
schlossen werden, diese über eine
Anschlussdose entsprechend Abbil-
dung anschließen.
Summe aller Leitungslängen des
KM-BUS max. 50 m
