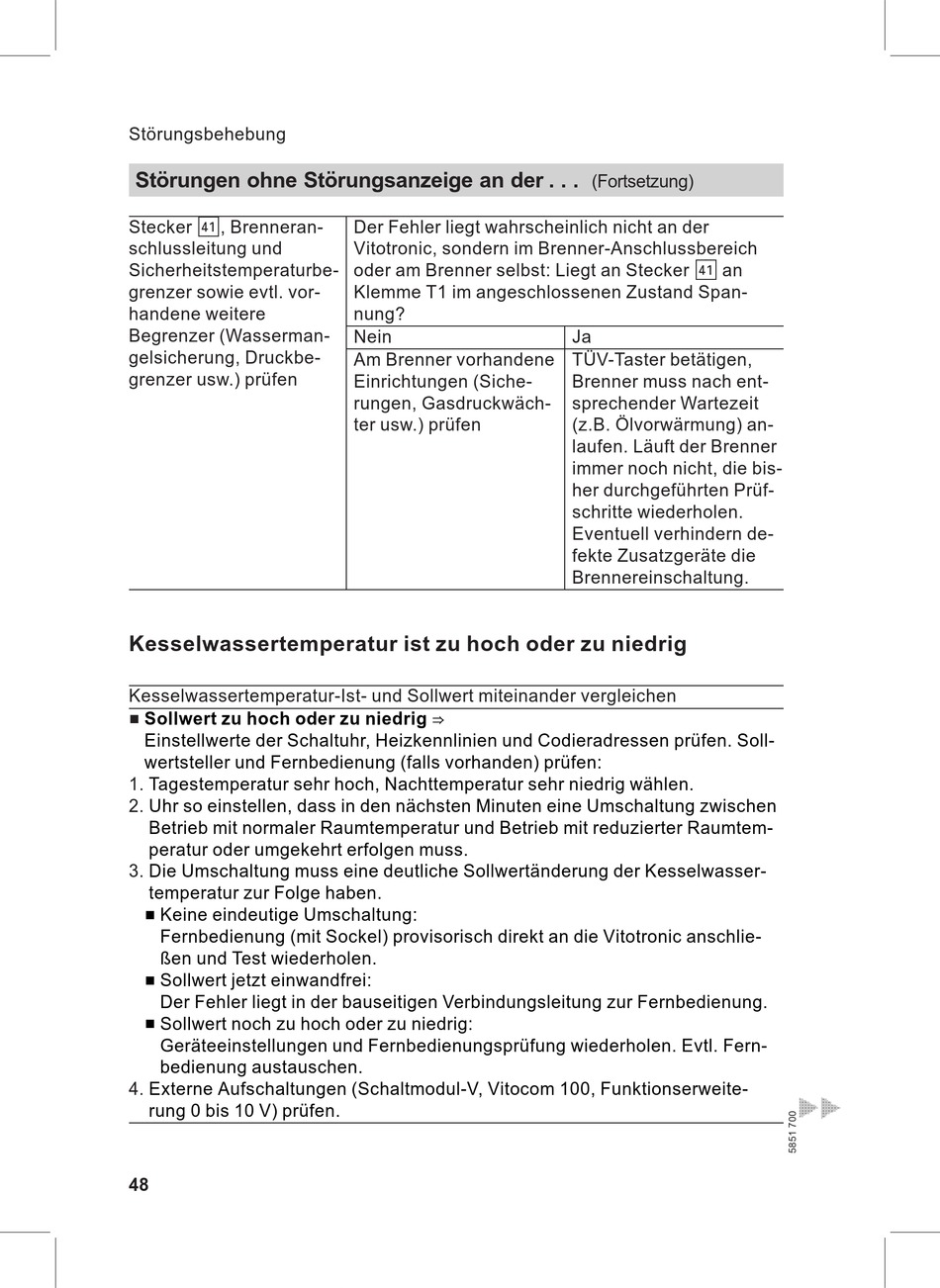

Kesselwassertemperatur Ist Zu Hoch Oder Zu Niedrig - Viessmann KW2 Montage- Und Serviceanleitung

Störungsbehebung
Störungen ohne Störungsanzeige an der . . .
Stecker fA, Brenneran-
schlussleitung und
Sicherheitstemperaturbe-
grenzer sowie evtl. vor-
handene weitere
Begrenzer (Wasserman-
gelsicherung, Druckbe-
grenzer usw.) prüfen

Kesselwassertemperatur ist zu hoch oder zu niedrig

Kesselwassertemperatur-Ist- und Sollwert miteinander vergleichen
Sollwert zu hoch oder zu niedrig
Einstellwerte der Schaltuhr, Heizkennlinien und Codieradressen prüfen. Soll-
wertsteller und Fernbedienung (falls vorhanden) prüfen:
1. Tagestemperatur sehr hoch, Nachttemperatur sehr niedrig wählen.
2. Uhr so einstellen, dass in den nächsten Minuten eine Umschaltung zwischen
Betrieb mit normaler Raumtemperatur und Betrieb mit reduzierter Raumtem-
peratur oder umgekehrt erfolgen muss.
3. Die Umschaltung muss eine deutliche Sollwertänderung der Kesselwasser-
temperatur zur Folge haben.
Keine eindeutige Umschaltung:
Fernbedienung (mit Sockel) provisorisch direkt an die Vitotronic anschlie-
ßen und Test wiederholen.
Sollwert jetzt einwandfrei:
Der Fehler liegt in der bauseitigen Verbindungsleitung zur Fernbedienung.
Sollwert noch zu hoch oder zu niedrig:
Geräteeinstellungen und Fernbedienungsprüfung wiederholen. Evtl. Fern-
bedienung austauschen.
4. Externe Aufschaltungen (Schaltmodul-V, Vitocom 100, Funktionserweite-
rung 0 bis 10 V) prüfen.
48
Der Fehler liegt wahrscheinlich nicht an der
Vitotronic, sondern im Brenner-Anschlussbereich
oder am Brenner selbst: Liegt an Stecker fA an
Klemme T1 im angeschlossenen Zustand Span-
nung?
Nein
Am Brenner vorhandene
Einrichtungen (Siche-
rungen, Gasdruckwäch-
ter usw.) prüfen
(Fortsetzung)
Ja
TÜV-Taster betätigen,
Brenner muss nach ent-
sprechender Wartezeit
(z.B. Ölvorwärmung) an-
laufen. Läuft der Brenner
immer noch nicht, die bis-
her durchgeführten Prüf-
schritte wiederholen.
Eventuell verhindern de-
fekte Zusatzgeräte die
Brennereinschaltung.
