Montageablauf

Übersicht der elektrischen Anschlüsse

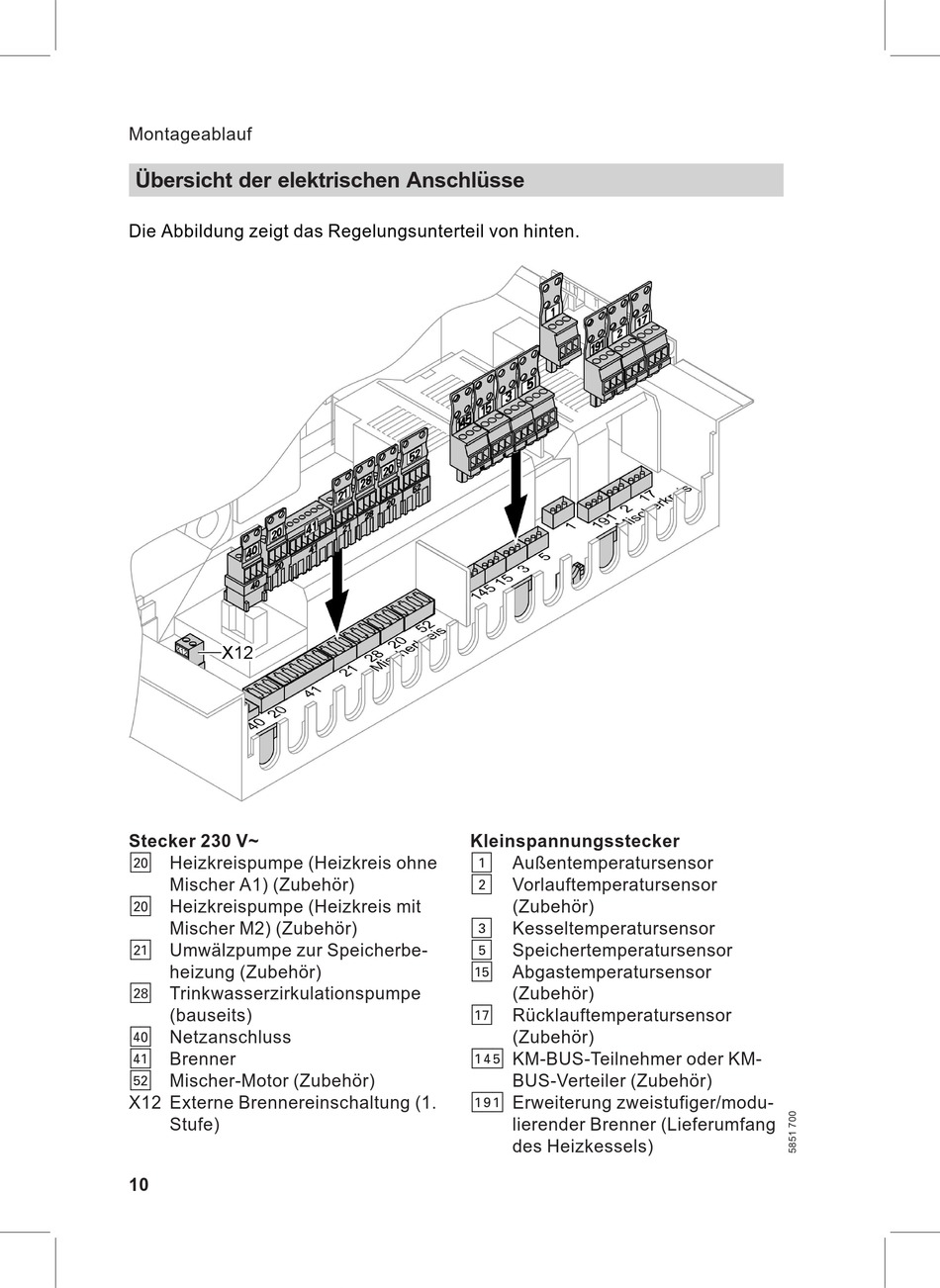

Die Abbildung zeigt das Regelungsunterteil von hinten.
Stecker 230 V~
sÖ Heizkreispumpe (Heizkreis ohne
Mischer A1) (Zubehör)
sÖ Heizkreispumpe (Heizkreis mit
Mischer M2) (Zubehör)
sA Umwälzpumpe zur Speicherbe-
heizung (Zubehör)
sK Trinkwasserzirkulationspumpe
(bauseits)
fÖ Netzanschluss
fA Brenner
gS Mischer-Motor (Zubehör)
X12 Externe Brennereinschaltung (1.
Stufe)
10
Kleinspannungsstecker
! Außentemperatursensor
? Vorlauftemperatursensor
(Zubehör)
§ Kesseltemperatursensor
% Speichertemperatursensor
aG Abgastemperatursensor
(Zubehör)
aJ Rücklauftemperatursensor
(Zubehör)
aVG KM-BUS-Teilnehmer oder KM-
BUS-Verteiler (Zubehör)
a:A Erweiterung zweistufiger/modu-
lierender Brenner (Lieferumfang
des Heizkessels)
