Messmodi - Proceq Pundit Bedienungsanleitung

3.5

Messmodi

Laufzeit
Die zwischen Sender und Empfänger gemessene Laufzeit.
Abstand
Impulsgeschwindigkeit des zu prüfenden Werkstoffs eingeben oder eine
„Automatische Ermittlung der Impulsgeschwindigkeit" durchführen, wie
oben beschrieben.
Das Ergebnis ist die Plattendicke oder der Abstand zum internen Objekt
(z. B. Luftblase, Delaminierung), das das Echo hervorruft.
Impulsgeschwindigkeit
Dicke des Untersuchungsobjekts eingeben.
Das Ergebnis ist die Laufzeit und die Impulsgeschwindigkeit des zu prü-
fenden Werkstoffs.
Flächenscan
Der Flächenscan ermöglicht eine zweidimensionale Darstellung eines
Elements auf Grundlage der Messung von Impulsgeschwindigkeit, Lauf-
zeit oder Abstand.
Das Messraster wird in den 'Einstellungen' festgelegt. Ist der erwartete
Bereich des gemessenen Parameters nicht bekannt, wird 'Automatischer
Farbbereich' gewählt.' Dies kann in der Folge im Explorer angepasst wer-
den.
Ist der erwartete Bereich bekannt, kann der Farbbereich durch Einstellen
eines Höchst- und Mindestwerts festgelegt werden.
Beispielsweise wird in der deutschen Richtlinie zur zerstörungsfreien
Prüfung von Tunnelinnenschalen (RI-ZFP-TU) ein Messraster von 80 cm
vorgegeben. Zweck dieser Prüfung ist die Ermittlung von Bereichen mit
geringerer Dicke in Tunnelinnenschalen sowie das Auffinden möglicher
Hohlstellen zwischen Tunnelinnenschale und Gesteinsoberfläche.
Wird als Ergebnis der Abstand eingegeben, können die Bereiche mit ge-
ringerer Dicke einfach ermittelt werden.
12
#71
0.339 m

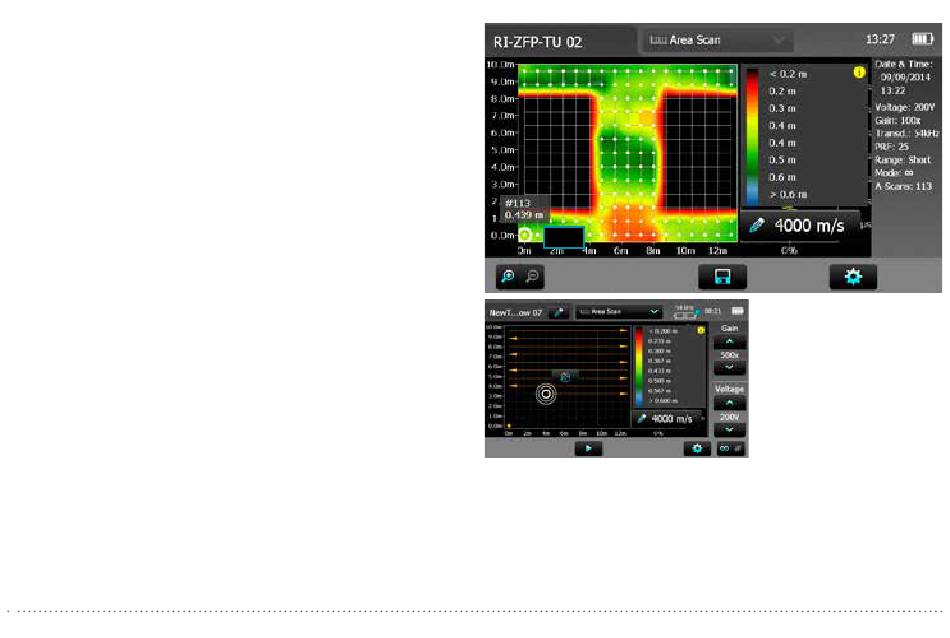

Die Cursorposition zeigt die
Position der nächsten Mes-
sung an. Es ist darauf zu
achten, dass diese mit dem
auf das Untersuchungsobjekt
aufgezeichneten Raster über-
einstimmt. Der Cursor kann
an die Position im Raster
gezogen werden, an dem die
Messung beginnen soll. Pfeile
zeigen die Richtung an, in der
die Messung fortgesetzt wird.
