3.

Betrieb

Die Angaben in dieser Bedienungsanleitung beziehen sich nur auf die
Impuls-Echo-Anwendung. Das Pundit PL-200PE bietet darüber hinaus
alle Funktionen des Pundit PL-200 Geräts. Zum Betrieb mit Standard-P-
Wellen-Schallköpfen wird das BNC-Adapterkabel (Artikelnr. 327 01 049)
benötigt. Eine vollständige Aufstellung der Standard-Schallköpfe enthält
die Website von Proceq. Die Pundit PL-200 Bedienungsanleitung befindet
sich auf der Produkt-DVD.
3.1

Inbetriebnahme

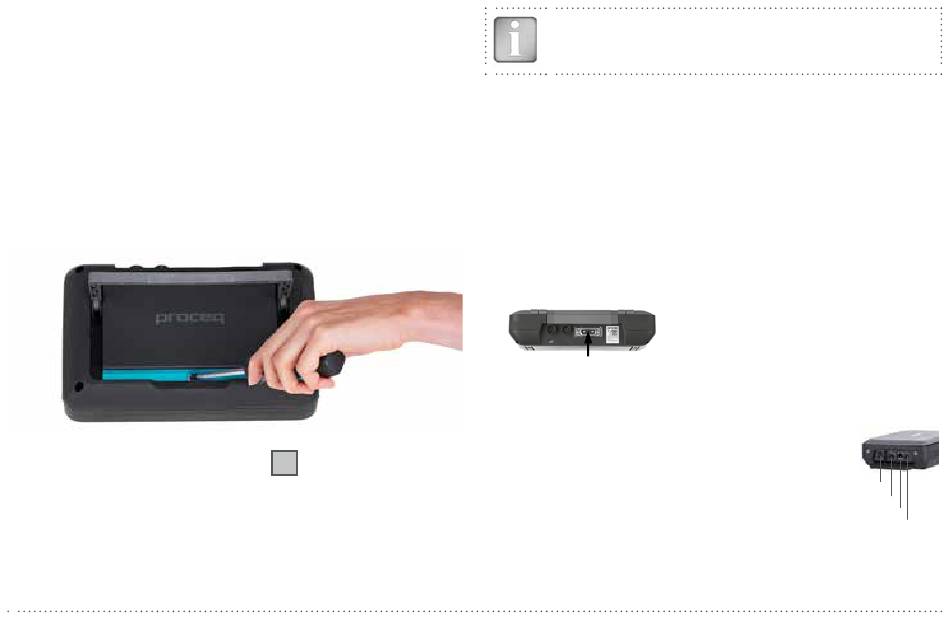

Einlegen des Akkus
Zum Einlegen des Akkus (B) in den Pundit Touchscreen (A), Halterung
wie dargestellt ausklappen. Akku einlegen und mit der Schraube fixieren.
Am Gerät befinden sich drei Status-LEDs 1 (siehe Seite 7). Die mittlere
LED leuchtet während des Ladevorgangs rot und wechselt auf grün, so-
bald der Akku vollständig geladen ist. Die Funktion der anderen LEDs ist
anwendungsabhängig.
© 2015 Proceq SA
HINWEIS! Nur das mitgelieferte Ladegerät verwenden.
• Ein vollständiger Ladezyklus dauert < 9 h (bei ausgeschaltetem Gerät).
• Ist das Gerät in Betrieb, dauert der Ladevorgang wesentlich länger.
• Ein optional erhältliches Schnellladegerät (Artikelnr. 327 01 053) kann
zum Aufladen eines Ersatzakkus ausserhalb des Geräts verwendet
werden. In diese Fall dauert ein vollständiger Ladezyklus < 4 h.
Energiesparmodus
Der Energiesparmodus, die Zeit bis zur Abdunklung bzw. bis zum Aus-
schalten des Bildschirms kann unter den System-/Energieeinstellungen
programmiert werden.
Anschluss des Schallkopfs
(D)
Impuls-Echo-Schallkopf (C) über das Impuls-Echo-Kabel (D) mit dem
Pundit Touchscreen (A) verbinden.
USB.Host:
Anschluss von Maus. Tastatur oder USB-Stick.
USB-Gerät:
Anschluss anwendungsspezifischer Sonden sowie
eines PCs.
Ethernet:
Anschluss für Firmware-Upgrades.
Netzteil:
Anschluss für das Netzteil.
USB-Host
USB-Gerät
Ethernet
Anschluss Netzteil
7
