B-Scan

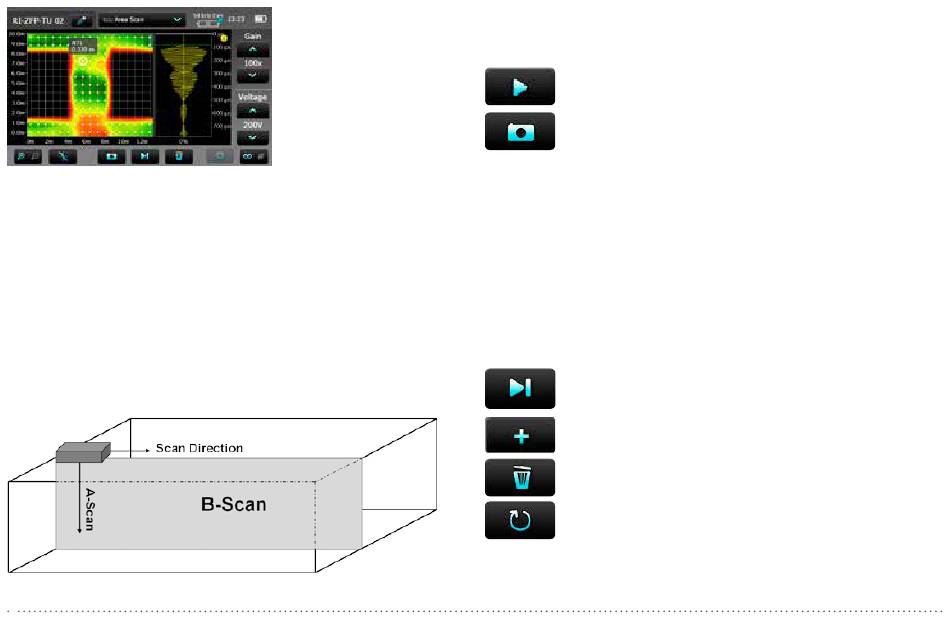

Der B-Scan ist eine Schnittdarstellung des Untersuchungsobjekts recht-
winklig zur gescannten Oberfläche in der Ebene, durch die die einzelnen
A-Scans erfasst wurden.
© 2015 Proceq SA
Es ist möglich, den Cursor an
eine andere Stelle im Raster
zu bewegen, um Hindernis-
se, etc. zu umgehen. Aus-
serdem kann der Cursor zu-
rück auf frühere Messungen
gezogen werden, um diese
zu löschen oder erneut zu
messen. Im angeführten Bei-
spiel wird die Messung Nr. 71
angezeigt und kann gelöscht
oder wiederholt werden. Wird
die Messung durch Drücken
des Symbols Schnappschuss
wiederholt, wird der vorher-
gehende Wert überschrieben.
Die schwarzen Bereiche wur-
den durch Ziehen des Cursors
an die nächste zu messende
Position ausgenommen.
Der Abstand zwischen den A-Scans wird im Menü „Einstellungen" ein-
gegeben.
Schallkopf in die Ausgangsposition bringen.
Zum Beginnen Schaltfläche Start oder die linke Taste am
Schallkopf drücken.
Erste Messung erfassen. Die Messung kann durch Drü-
cken der linken Taste am Schallkopf gespeichert wer-
den.
• Die LEDs am Schallkopf bieten eine visuelle Rückmeldung, wenn eine
Messung erfolgreich war. Diese Rückmeldung wird von einem akusti-
schen Signal des Anzeigegeräts begleitet. Die Signallautstärke kann in
den Systemeinstellungen geändert werden.
• Schallköpfe am nächsten Punkt des Scans positionieren. Zweite Mes-
sung vornehmen und fortfahren.
• Der aktuelle A-Scan wird rechts am Bildschirm angezeigt.
• Der aktuelle Status des B-Scans wird im Hauptbereich des Bild-
schirms angezeigt.
Dieses Symbol oder die rechte Taste am Schallkopf
drücken, um den aktuellen B-Scan zu speichern.
Dieses Symbol oder die rechte Taste am Schallkopf
drücken, um den aktuellen B-Scan fortzusetzen.
Auf dieses Symbol tippen, um die zuletzt erfasste Mes-
sung zu löschen.
Auf dieses Symbol tippen, um die aktuelle Messreihe
zu speichern und das Gerät zur Erfassung einer neuen
Messreihe zurückzusetzen.
Der grüne Cursor (Fadenkreuz) kann durch einfaches Ziehen an jeden
Punkt des B-Scans bewegt werden. Die tatsächliche Cursorposition wird
in den Achsen angezeigt. Der aktuell ausgewählte A-Scan ändert sich mit
