4.

Explorer

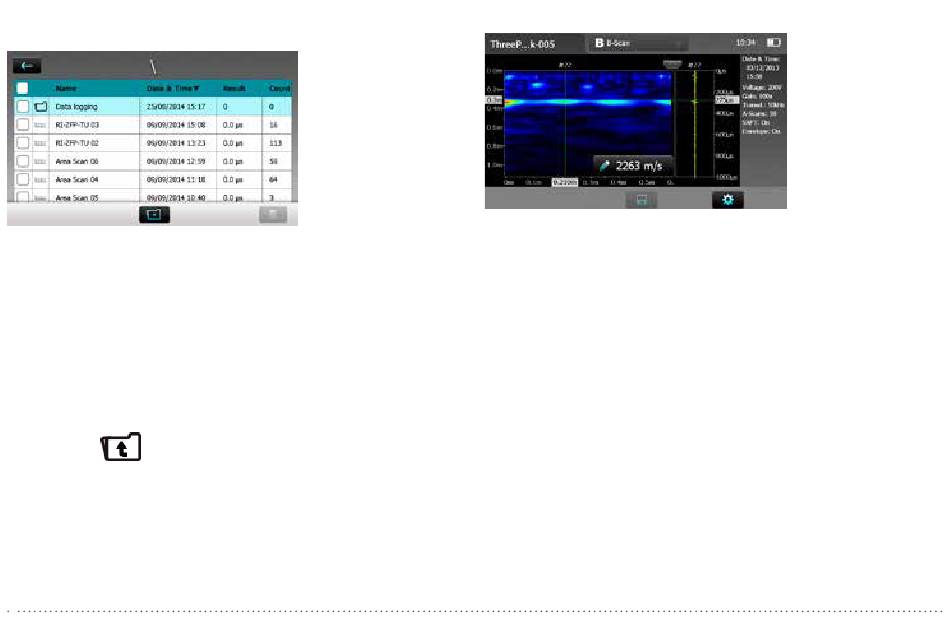

Im Hauptmenü Explorer wählen, um die gespeicherten Dateien anzuzeigen.
Zum Öffnen auf eine gespeicherte Datei tippen.
Auf die Schaltfläche Zurück tippen, um zur Explorer-Liste zurückzukeh-
ren. Zum Löschen einer Datei in das Ankreuzfeld links und anschliessend
auf das Symbol Papierkorb tippen.
Auf das Symbol Ordner hinzufügen klicken, um einen neuen Ordner zu
erstellen und die Messergebnisse systematisch zu ordnen.
Zum Speichern der Messungen in einem bestimmten Ordner, den be-
treffenden Ordner auswählen und dann den Explorer durch Drücken der
Zurücktaste verlassen.
Die folgenden Messungen werden in diesem Ordner gespeichert.
Um einen Ordner zu verlassen und zum nächsthöheren Verzeichnis zu-
rückzukehren, antippen.
© 2015 Proceq SA
4.1

Auswertung von B-Scans

Der Explorer bietet eine Reihe von Hilfsmitteln zur Auswertung von
B-Scans.
• Fadenkreuz auf einen interessanten Punkt ziehen (z.B. die Rückwand
eines Untersuchungsobjekts, wie hier dargestellt).
• Die Dicke des Objekts (z.B. 0.3 m) wird in der Y-Achse angezeigt.
• Die Objektposition ausgehend vom Beginn des Scans wird in der X-
Achse angezeigt.
• Der aktuelle A-Scan (z.B. Nr. 22) wird über dem B-Scan und zudem im
A-Scan-Fenster angezeigt.
• Die aktuelle Laufzeit wird rechts am Bildschirm angezeigt.
• Die Cursorposition kann auch durch Ziehen der Positionsanzeigefelder
geändert werden.
• SAFT und Hüllkurve können in den Einstellungen aktiviert bzw. deak-
tiviert werden.
• Die Impulsgeschwindigkeit kann korrigiert werden.
• Der Abstand zwischen den Messungen kann korrigiert werden.
• Das Farbschema kann eingestellt werden.
• Am Scan vorgenommene Änderungen können gespeichert werden.
• Alle Parameter können nach dem Herunterladen der Dateien auf einen
PC in der PL-Link Software angepasst werden.
Bitte beachten Sie
die Messbeispiele in
der Broschüre Pundit
PL-200PE B-Scan
Measurement
Examples.
17
