SYSTEMINSTALLATION
SYSTEMINSTALLATION
VOR DER MONTAGE
1. Vor Beginn der Arbeiten schalten Sie die Zündung aus und ziehen Sie den Zündschlüssel ab.
Entfernen Sie ggf. den Hauptstromschalter.
2. Klemmen Sie den Minuspol der Batterie ab. Stellen Sie sicher, dass die Batterie nicht
ungewollt wieder anlaufen kann. Kurzschlüsse können Brände, Batterieexplosionen und
Schäden an anderen elektronischen Systemen verursachen.
3. Installieren Sie das Gerät in einem Abstand von mindestens 50 cm zu einem
Magnetkompass.
4. Das Link Up muss in einem ESD-geschützten Bereich montiert und gehandhabt werden.
5. Das Gerät darf nicht beschädigt werden.
DEN SENSOR ANSCHLIESSEN
Schließen Sie je nach zu konfigurierendem Sensor den Link Up-Stecker entsprechend der folgenden
Anschlussbelegung an den Sensor an.
Wenn der Sensor nicht mit dem passenden Stecker ausgestattet ist, kann entweder ein männliches
Gegenstück darauf gecrimpt werden (siehe "Technische Daten"), oder der Sensorstecker wird
einfach am Link Up abgeschnitten und die Drähte manuell angeschlossen.
Veratron Füllstandssensor sind bereits mit dem passenden AMP-Stecker für eine Plug-and-Play-
Installation ausgelegt.
Die Kontakte müssen hörbar einrasten.

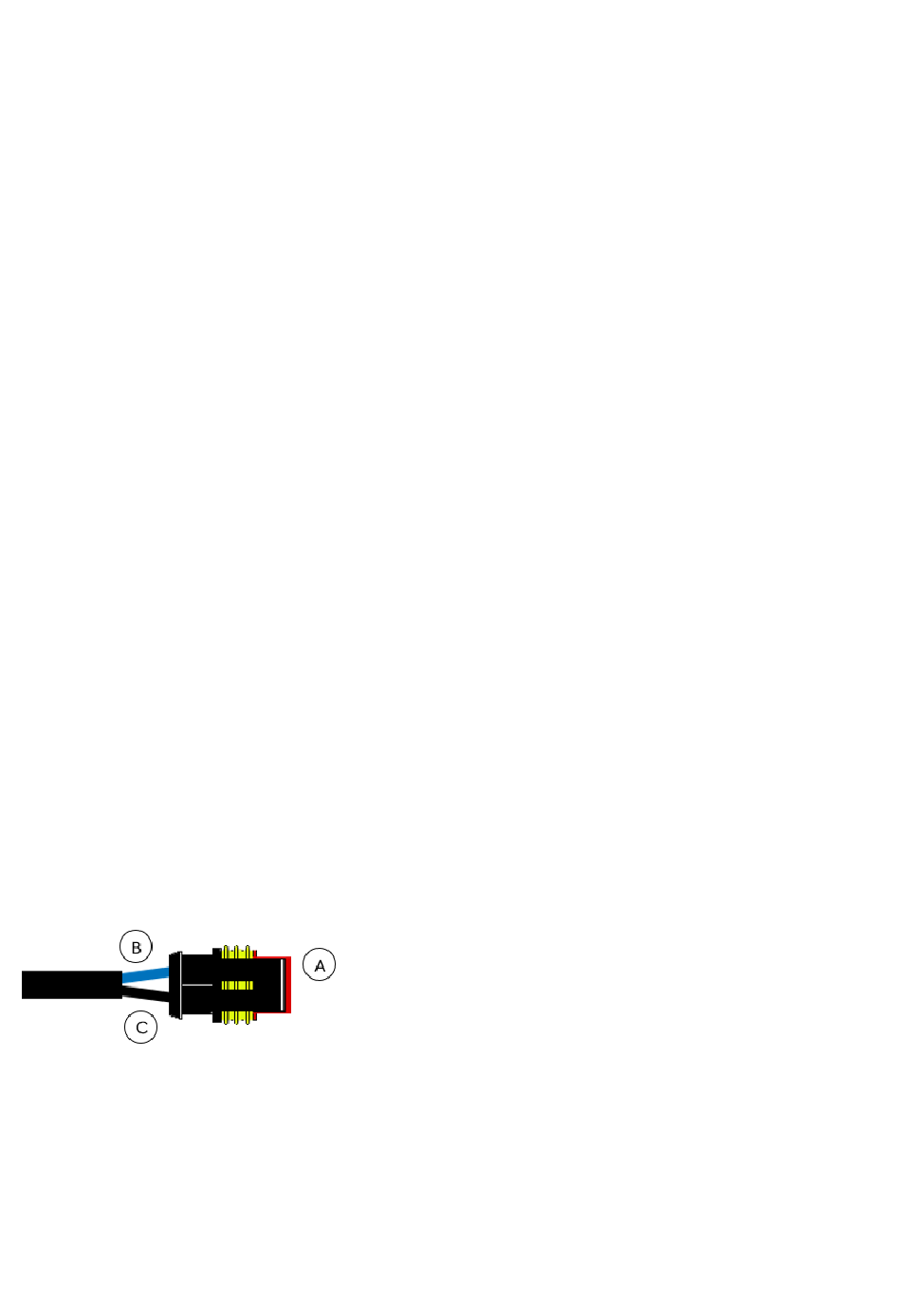

B000647
A. TE AMP Superseal 1.5 Series Stecker (Weiblich)
B. Blaues Kabel – Sensoreingang
C. Schwarzes Kabel – Sensormasse
