Erstinbetriebnahme und Wartung
Durchführung
(Fortsetzung)
E W
rstinbetriebnahme artung

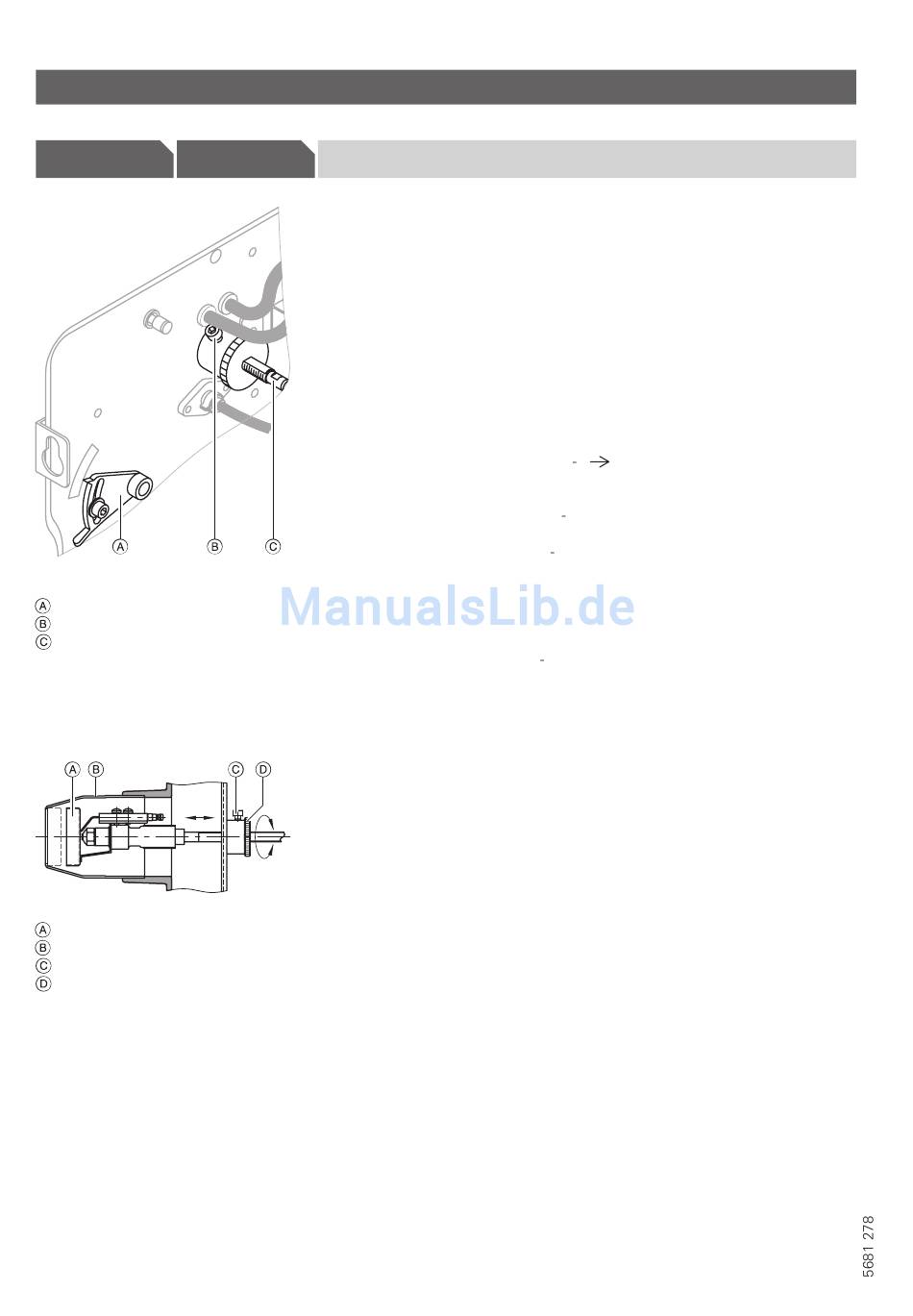

Luftklappe
Sicherungsschraube
verschiebbarer Düsenstock
Luftklappe zur Vorregulierung der
Luftmenge
Stauscheibe
Brennerrohr
Sicherungsschraube
Rändelmutter
Verschiebbarer Düsenstock zur
Feinregulierung der Luftmenge
8

3. Luftmenge nachregulieren

Hinweis!
Die Luftmenge ist ab Werk voreingestellt. Falls erforderlich, die Luftmenge
nachregulieren.
Der Brenner ist mit einer zweifachen Luftregulierung versehen:
- Luftklappe auf der Druckseite des Brennergebläses zur Vorregulierung der
Luftmenge (ab Werk voreingestellt),
- Verschiebbarer Düsenstock zur Feinregulierung der Luftmenge.
Bei der Inbetriebnahme des Brenners braucht in der Regel lediglich noch eine
Feinregulierung durch Einstellung des Düsenstocks durchgeführt zu werden.
1. Sicherungsschraube lösen.
2. Stellung der Stauscheibe im Brenner
rohr verändern; dazu Rändelmutter
drehen:
H Rechtsdrehung ³ größerer Quer
schnitt ³ mehr Luft,
H Linksdrehung ³ kleinerer Quer
schnitt ³ weniger Luft.
3. Statischen Brennerdruck messen.
4. Falls die Einstellung der Luftmenge
nachreguliert wurde, Emissions
werte durch Messung prüfen.
5. Sicherungsschraube anziehen.
+
-
Hinweis!
Richtwerte für die Brennereinstellung
siehe Seite 18.
