Serviceanleitung
für die Fachkraft
Proflame Ölbrenner
Typ VEA
mit Heizölvorwärmung
für Vitola 100, Vitola 111, Vitola 200 und Vitola 222
Nenn Wärmeleistung 15 bis 63 kW
Gültigkeitshinweise siehe Seite 4.
Proflame Ölbrenner
5681 278
3/99

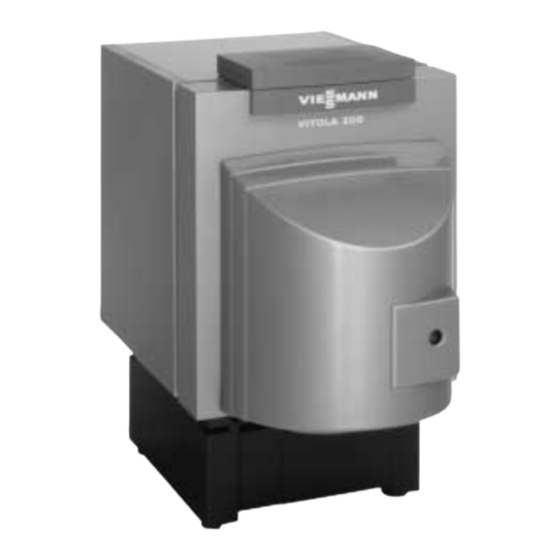

Proflame Ölbrenner
an Vitola 200 angebaut
Ablagehinweis: Servicemappe
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Viessmann VEA
Inhaltszusammenfassung für Viessmann VEA
- Seite 1 Serviceanleitung für die Fachkraft Proflame Ölbrenner Typ VEA mit Heizölvorwärmung für Vitola 100, Vitola 111, Vitola 200 und Vitola 222 Nenn Wärmeleistung 15 bis 63 kW Gültigkeitshinweise siehe Seite 4. Proflame Ölbrenner Proflame Ölbrenner an Vitola 200 angebaut 5681 278...
-
Seite 2: Sicherheitshinweise
Hauptschalter) und gegen Service sorgfältig durch. Wiedereinschalten zu sichern. Gewährleistungsansprüche entfallen, soweit die Service und Bedienungs unterlagen nicht beachtet werden. Für die Montage von Viessmann Einzelteilen sind darüber hinaus die zugehörigen Montageanleitungen, soweit im Lieferumfang vorhanden, verbindlich. Zur Einweisung der Monteure veran stalten wir regelmäßig Fachkurse. -
Seite 3: Inhaltsverzeichnis
Inhalt Seite Sicherheitshinweise ..............Allgemeine Informationen Über diese Serviceanleitung . -
Seite 4: Allgemeine Informationen
Allgemeine Informationen Über diese Serviceanleitung In der Serviceanleitung werden folgende Signalworte und Symbole verwendet: Sicherheitshinweis! Kennzeichnet Informationen, deren Beachtung für die Sicherheit von Menschen und Sachwerten notwendig sind. Hinweis! Kennzeichnet Tips und besonders hervorzuhebende ergänzende Informationen. Verweist auf andere zu beachtende Anleitungen. -
Seite 5: Erstinbetriebnahme Und Wartung
Erstinbetriebnahme und Wartung Ablaufübersicht Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Wartung 1. Anlage in Betrieb nehmen Seite ........2. -
Seite 6: Durchführung
Erstinbetriebnahme und Wartung Durchführung Eine Einregulierung des Brenners bei aufgeheiztem Heizkessel ist unerläßlich für optimale Verbrennungswerte. CO Gehalt, CO Gehalt, Abgastemperatur, Raumtemperatur und Schornsteinzug nach min. 2 Minuten Laufzeit und bei 60 ºC Kesselwassertemperatur mit ange bauter Brennerhaube messen. : Die Grenzwerte der Schweizer Luftreinhalte Verordnung LRV 92 müssen eingehalten werden: H Abgasverlust max. -
Seite 7: Öldruck Einregulieren Und Vakuum Prüfen
Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 2. Öldruck einregulieren und Vakuum prüfen rstinbetriebnahme artung Hinweis! Der Öldruck ist ab Werk voreingestellt. Falls erforderlich, den Öldruck nachregulieren. 1. Hauptschalter ausschalten und gegen fremdes Wiedereinschalten sichern. 2. Verschlußstopfen P aus Ölpumpe herausschrauben. 3. Verschlußstopfen V aus Ölpumpe herausschrauben. -
Seite 8: Luftmenge Nachregulieren
Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 3. Luftmenge nachregulieren rstinbetriebnahme artung Hinweis! Die Luftmenge ist ab Werk voreingestellt. Falls erforderlich, die Luftmenge nachregulieren. Der Brenner ist mit einer zweifachen Luftregulierung versehen: - Luftklappe auf der Druckseite des Brennergebläses zur Vorregulierung der Luftmenge (ab Werk voreingestellt), - Verschiebbarer Düsenstock zur Feinregulierung der Luftmenge. -
Seite 9: Brenner Durchmessen
Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 4. Brenner durchmessen rstinbetriebnahme artung Meßwerte in der Reihenfolge des Hinweis! Protokolls auf der vorletzten Seite Das Abgasrohr muß am Kessel dieser Anleitung aufnehmen. anschlußstutzen abgedichtet sein. Falschlufteintritt verfälscht Meßwerte. 5. Flammenwächter prüfen artung 1. Flammenwächter bei laufendem Brenner aus Halterung nehmen. -
Seite 10: Brenner Reinigen
Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 8. Brenner reinigen artung 1. Brenner in Wartungsposition bringen. 2. Gehäuse , Brennerrohr innen Reinigung der Brennkammer Stauscheibe , Zündelektroden und Züge siehe Service Flammenwächter und Gebläse anleitung des Heizkessels. reinigen. 9. Brennerrohrbefestigung prüfen artung Siehe Wartungspunkt 8. -
Seite 11: Düse Austauschen
Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 11. Düse austauschen artung 1. Stauscheibe vom Düsenstock abbauen. 2. Düse herausschrauben (am Düsenstock gegenhalten). 3. Neue Düse einschrauben (am Hinweis! Düsenstock gegenhalten), dabei Fabrikat und Typ der Düse siehe Luftblasenbildung vermeiden. Richtwerte für Brennereinstellung auf Seite 18. -
Seite 12: Ölpumpenfilter Reinigen, Evtl. Austauschen
Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 14. Ölpumpenfilter reinigen, evtl. austauschen artung Ölpumpe Fabrikat Danfoss, Typ BFP 21 1. Filterstopfen im Pumpendeckel mit Innensechskantschlüssel 4 mm herausschrauben. 2. Stopfen mit Patronenfilter herausnehmen. 3. Mit Schraubendreher den Filter vorsichtig vom Stopfen trennen. 4. -
Seite 13: Filtereinsatz Des Vorfilters Austauschen
Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 15. Filtereinsatz des Vorfilters austauschen artung 16. Anlage in Betrieb nehmen artung 1. Ölfilterventil öffnen. 2. Hauptschalter (außerhalb des Aufstellraumes) einschalten. 3. Anlagenschalter an der Regelung einschalten. 17. Ölleitungen und Ölanschlüsse auf Dichtheit prüfen artung Luftblasen im Vorfilter deuten auf eine Undichtigkeit in der Zuleitung hin. - Seite 14 Erstinbetriebnahme und Wartung...
- Seite 15 Störungsbehebung Ablaufübersicht Diagnose 1. Störung/Verhalten der Anlage ermitteln 2. Zugehörige Störungsursache in der Diagnose tabelle suchen 3. Zugehörige Maßnahme aus der Tabelle entnehmen Behebung 4. Störung beheben...
- Seite 16 Störungsbehebung Diagnose Störung/Verhalten der Anlage Störungsursache Maßnahme Brenner läuft nicht an Keine Spannung vorhanden Sicherung in der Regelung oder (ohne Störanzeige) in Steckerkonsole, elektrische Anschlüsse, Stellung des Anlagenschalters an der Regelung und des Hauptschalters prüfen Sicherheitstemperaturbegrenzer hat Entriegelungstaster an Kesselkreis abgeschaltet regelung drücken Brenner läuft nicht an (mit Störanzeige)
- Seite 17 Störungsbehebung Diagnose (Fortsetzung) Störung/Verhalten der Anlage Störungsursache Maßnahme Flamme reißt während des Betriebes Luft in der Saugleitung Leitung und Filter abdichten Düse defekt Düse austauschen Falsche Brennereinstellung Voreinstellwerte einstellen (siehe Seite 18) Stauscheibe verschmutzt Stauscheibe reinigen Zündung schaltet während des Flammenwächter verschmutzt Flammenwächter reinigen Betriebes ein...
-
Seite 18: Zusatzinformationen
Zusatzinformationen Technische Daten Nenn Wärmeleistung Brennertyp VEA I 1 VEA I 1 VEA I 2 VEA I 3 VEA I 3 VEA II 1 VEA II 2 VEA II 2 Baumuster Nr. 5G208/ 5G208/ 5G208/ 5G209/ 5G209/ 5G210/ 5G210/ 5G210/... -
Seite 19: Funktionsablauf Ölfeuerungsautomat Loa
Zusatzinformationen Funktionsablauf Ölfeuerungsautomat LOA... -
Seite 20: Stromlaufplan
Magnetventil Steckklemmen am braun Magnetventil Ölfeuerungsautomat blau Zündtransformator Brennermotor Ölvorwärmer Flammenwächter (Fotowiderstand) Betriebsstundenzähler Brennerstecker an der Hinweis! Regelung Sicherung in Steckerkonsole Dieses Schaltschema gilt nur im TR/STB Sicherheitsorgane in der Zusammenhang mit dem Einsatz Regelung von Viessmann Produkten. Brennerrelaiskontakt... -
Seite 21: Bauteilübersicht
Zusatzinformationen Bauteilübersicht Zündleitung Gebläserad Flammenwächter Zündelektrode Brennergehäuse (Fotowiderstand) Brennerrohr Schnellverschluß Magnetventil Zerstäuberdüse Zündtransformator Ölpumpe Stauscheibe Ölleitung Rücklaufleitung Führungsstege Ölfeuerungsautomat Saugleitung Düsenstock mit Ölvorwärmer Entriegelungstaster Gebläsemotor Luftregulierklappe Steckerkonsole Selbstschließende Luftklappe... - Seite 22 Zusatzinformationen...
- Seite 23 Zusatzinformationen Einzelteilliste Hinweis für Ersatzbestellungen! Best. Nr. und Herstell Nr. (siehe Typen schild) sowie die Positionsnummer des Einzelteils (aus dieser Einzelteilliste) angeben. Handelsübliche Teile sind im örtlichen Fachhandel erhältlich. Einzelteile 001 Brennerrohr 002 Gebläsemotor 003 Kleinteile bestehend aus: siehe unten 004 Ölleitung 005 Satz Steckkupplungen 006 Brennerhaube...
- Seite 24 Zusatzinformationen Einzelteilliste (Fortsetzung) Einzelteile 003 Kleinteile bestehend aus: siehe unten 018 Einstellmutter für Brenner 019 Lüfterrad 020 Ölschlauch Rücklauf 021 Ölschlauch Vorlauf 022 Einschraubstutzen 023 Dichtring 024 Luftregulierklappe und Schieber 025 Befestigungsflansch 026 Skalenetikett 027 Stauscheibe 028 Anschlußkonsole 029 Flammenwächter 030 Düsenstock mit Ölvorwärmer 031 O Ring 19 032 Magnetspule für Ölpumpe Suntec...
- Seite 25 Zusatzinformationen...
- Seite 26 Zusatzinformationen...
- Seite 27 5681 278 Messungen Erstinbetriebnahme Wartung/Service Wartung/Service Wartung/Service Wartung/Service Wartung/Service durch: durch: durch: durch: durch: durch: vorgefunden Öldruck eingestellt vorgefunden Vakuum nach der Wartung vorgefunden Rußzahl eingestellt vorgefunden Vol. % Kohlendioxid gehalt CO eingestellt Vol. % vorgefunden Vol. % Sauerstoff gehalt O eingestellt Vol.
- Seite 28 Filtereinsatz des Vorfilters Richtwerte für die Brenner austauschen, 13 einstellung, 18 Flammenwächter prüfen, 9 Funktionsablauf Ölfeuerungs automat LOA, 19 Viessmann Werke GmbH & Co D 35107 Allendorf Telefon: (0 64 52) 70 0 Telefax: (0 64 52) 70 27 80 www.viessmann.de...
