Öldruck Einregulieren Und Vakuum Prüfen - Viessmann VEA Serviceanleitung

Durchführung
(Fortsetzung)
E W
rstinbetriebnahme artung

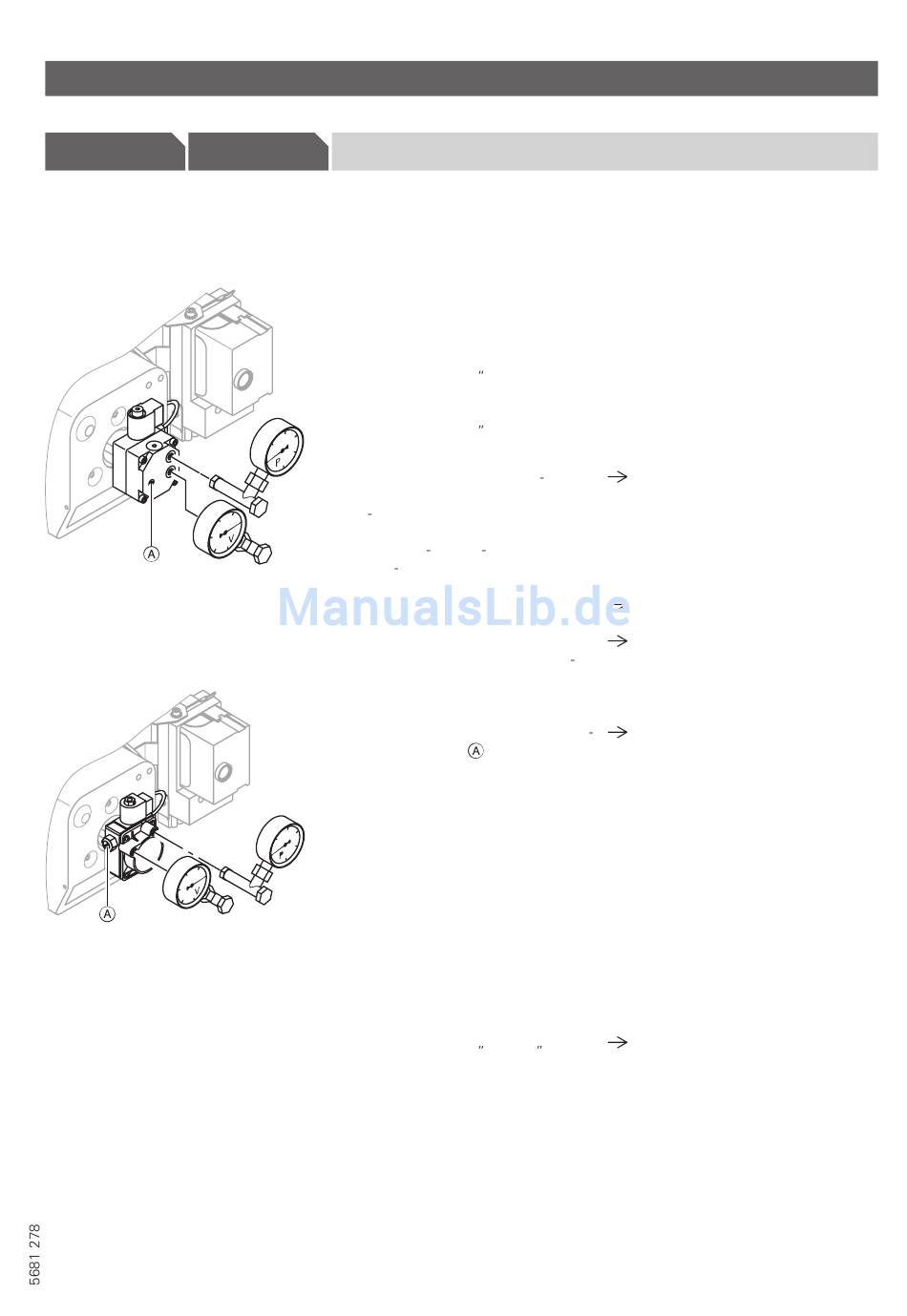

Ölpumpe Fabrikat Danfoss, Typ BFP 21
Ölpumpe Fabrikat Suntec, Typ AL 35
2. Öldruck einregulieren und Vakuum prüfen
Hinweis!
Der Öldruck ist ab Werk voreingestellt. Falls erforderlich, den Öldruck nachregulieren.
1. Hauptschalter ausschalten und
gegen fremdes Wiedereinschalten
sichern.
2. Verschlußstopfen P aus
Ölpumpe herausschrauben.
3. Verschlußstopfen V aus
Ölpumpe herausschrauben.
4. Manometer (Meßbereich 0 25 bar)
und Vakuummeter (Meßbereich
0 1 bar) einschrauben; dabei das
Manometer und das Vakuummeter
nur mit Cu oder Al Dichtung oder
mit O Ring eindichten.
5. Brenner in Betrieb nehmen.
6. Öldruck und Vakuum der Pumpe
am Manometer und am Vakuum
meter ablesen (Vakuum soll max.
0,35 bar betragen).
7. Falls erforderlich, Öldruck an Druck
einstellschraube der Ölpumpe
einstellen.
Drehen nach rechts ³ Druck steigt
Drehen nach links ³ Druck sinkt.
8. Nach Einstellung des Öldrucks die
Emissionswerte durch Messung
prüfen.
9. Hauptschalter ausschalten und
gegen fremdes Wiedereinschalten
sichern.
10. Manometer und Vakuummeter
abschrauben.
11. Verschlußstopfen P und V
einschrauben.
12. Brenner in Betrieb nehmen und
Verschlußstopfen auf Dichtheit
prüfen.
Erstinbetriebnahme und Wartung
Hinweis!
Kein Dichtband verwenden.
Magnetventil öffnet.
Bei Vakuum größer 0,35 bar Filter auf
Verschmutzung bzw. Leitungsverlauf
prüfen.
Hinweis!
Richtwerte für die Brennereinstellung
siehe Seite 18.
Hinweis!
Dichtringe der Verschlußstopfen
auf Beschädigung prüfen, ggf.
austauschen.
7
