Viessmann Vitosol 100 Typ 5 DI Montageanleitung Für Die Fachkraft

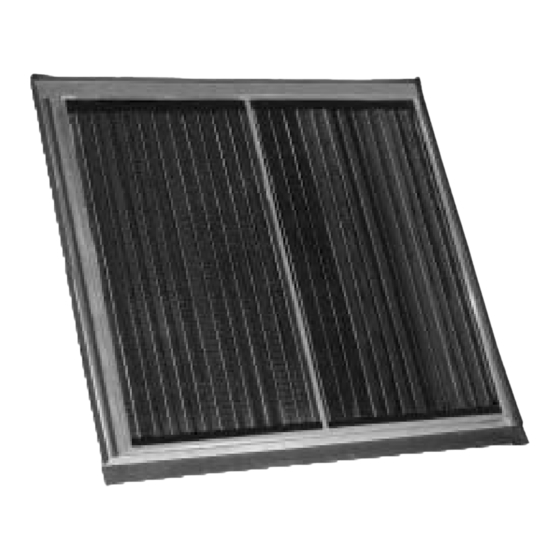

Flachkollektor
für geneigte dächer mit dachpfannen-eindeckung, dachintegration
Vorschau ausblenden
Andere Handbücher für Vitosol 100 Typ 5 DI:
- Montageanleitung für die fachkraft (17 Seiten)
Verwandte Anleitungen für Viessmann Vitosol 100 Typ 5 DI
Inhaltszusammenfassung für Viessmann Vitosol 100 Typ 5 DI
- Seite 1 Montageanleitung für die Fachkraft Vitosol 100 Typ 5 DI Flachkollektor für geneigte Dächer mit Dachpfannen−Eindeckung, Dachintegration VITOSOL 100 5851 306 2/2002...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszuschließen. Sicherheitsvorschriften Potenzialausgleich/Blitzschutz der Solaranlage Montage, Erstinbetriebnahme, Das Rohrleitungssystem des Solarkrei Inspektion, Wartung und Instand− ses ist im unteren Teil des Gebäudes setzung müssen von autorisierten elektrisch leitend nach VDE zu ver Fachkräften (Heizungsfachbetrieb/ binden. - Seite 3 Bauteilübersicht 1 Kollektor mit Eindeckrahmen 5 Verzinkte Rundkopf−Spanplatten 2 Dachlatte 24 x 48 x 2800 mm schraube (Spax−s) 3,5 x 25 mm 6 Diagonaldichtstreifen 1000 mm 30 x 100 x 1200 mm 3 Verzinkte Senkkopf−Spanplatten 7 Sensorbefestigung 8 Stützhülse schraube (Spax−s) 6 x 80 mm 4 Sechskantschraube M 10 mit 9 Klemmringverschraubung, ∅...
- Seite 4 Montage des Kollektors Oberhalb der Kollektoren ein Schnee Flächenbedarf: 3300 mm Breite auffanggitter montieren, wenn zwi 2800 mm Höhe schen Kollektoren und Dachfirst ein Bei Neubauten diese Fläche freilas größerer Abstand besteht. sen. Für Kontroll und Wartungsarbeiten Bei gedeckten Dächern Dachfläche in der Nähe der Kollektoren einen abdecken.
-
Seite 5: Montage Des Kollektors
Montage des Kollektors (Fortsetzung) A Kollektor B Eindeckrahmen C Vorhandene Dachlatten D Zusätzliche Dachlatte 30 x 100 x 1200 mm E Zusätzliche Dachlatte 24 x 48 x 2800 mm Oberkante Rahmen = Oberkante Dachlatte F Walzbleiblech muss zwischen Eindeckrahmen und Ziegelreihe gleichmäßig auf liegen →... -
Seite 6: Kollektor Auflegen
Kollektor auflegen 2570 2670 1335 1335 24 x 48 180 x 160 30 x 100 30 x 100 1. Kollektormitte und seitlichen Zie gelabschluss festlegen. Kollektormitte muss zwischen zwei Sparren liegen. Rechtes und linkes Eindeckmaß so festlegen, dass Ziegelschnitt ver mieden werden kann. - Seite 7 Kollektor auflegen (Fortsetzung) 3. Für die Dachdurchführung A der Anschlussleitungen Bereich zum Dachboden freischneiden. 4. Kranseile so in Kranösen einhän gen, dass nach dem Anheben des Kollektors dessen Schrägstellung der Dachneigung entspricht. 5. Klebeband an den Anschlusslei tungen entfernen. 6. Kollektor auflegen und in Ein− hängelatten 2, 30 x 100 mm ein hängen, dabei die Anschlusslei tungen vorsichtig durch den aus...
-
Seite 8: Kollektor Befestigen
Kollektor befestigen 1. Kollektor so ausrichten (nach rechts verschieben), dass mög lichst kein Schneiden von Dach pfannen erforderlich ist. Sollte ein Schneiden notwendig sein, dies auf der linken Kollektor seite ausführen; die Pfannen am A Schnittkante rechten Rand (Wasserpfalz) schnei B Eindeckrahmen den. - Seite 9 Kollektor befestigen (Fortsetzung) A Walzbleiblech 4. Diagonaldichtstreifen 6 am äuße ren Rand des Eindeckrahmenfel des umlaufend aufkleben; darauf achten, dass H Stoßkanten nicht in den Ecken des Rahmens liegen, H die senkrechte Seite des Strei fens nach innen zeigt, H der Streifen entsprechend der Abbildung ca.
- Seite 10 Kollektor befestigen (Fortsetzung) 5. Walzbleiblech der Dachpfannen kontur anpassen und am rechten und linken Seitenteil nach außen bis an Seitenteil und auf untere Pfannenreihe umschlagen. 6. Walzbleiblech leicht anheben, Papier vom Butylstreifen abziehen und Blech mit Butylstreifen der Dachpfannenform anpassen und andrücken.
- Seite 11 Kollektor befestigen (Fortsetzung) 7. Dachpfannen auflegen, dabei Diagonaldichtstreifen leicht zum Kollektor drücken. Dachpfannen ggf. entsprechend zuschneiden oder halbe Dachpfan nen verwenden. Hinweis! Ziegelkopf A (an Rückseite des Ziegels), der auf dem Blechrand zu liegen kommt, abschlagen oder abschleifen.
-
Seite 12: Kollektortemperatursensor Montieren
Kollektortemperatursensor montieren 1. Sensorbefestigung 7 auf Tauch hülse auf der Kollektorrückseite befestigen. 2. Sensor bis zum Anschlag in Tauch hülse einführen und zugentlasten. 3. In Rohrleitungen des Solarkreises Stützhülsen 8 einlegen. 4. Mit Klemmringverschraubung 9 Verbindung zwischen Kollektor und Verrohrung des Solarkreises herstellen. -
Seite 13: Installation
Installation ¨ Sicherheitshinweise! Zur Installation Rotgussfittings, Messingfittings und Kupferrohr verwenden. Keine verzinkten Rohre, keine verzinkten Fittings und keine graphitierten Dich tungen verwenden! Hanf nur in Verbindung mit druck und temperaturbestän digem Dichtmittel einsetzen! A Kollektor M Luftabscheider B Solar Divicon N Solarregelung C Auffangbehälter O Entlüfter... - Seite 14 Installation (Fortsetzung) 1. Leitungen so legen, dass eine voll 4. Solaranlage mit Viessmann Wär ständige Entlüftung gewährleistet meträgermedium Tyfocor LS wird. An höchster Stelle mindes füllen. tens einen Entlüfter einbauen. An Ausblase und Ablaufleitungen zugänglicher Stelle einen Luftab müssen in einen offenen Behälter scheider in die Rohrleitung ein münden, der den Gesamtinhalt...
- Seite 16 Viessmann Werke GmbH & Co D 35107 Allendorf Telefon:(0 64 52) 70 0 Telefax: (0 64 52) 70 27 80 www.viessmann.de...
