DCTHM-2

MONTAGE UND BETRIEBSANLEITUNG IN SCHRITTEN

MIW-DCTHM-2-DE-000 - 24 / 06 / 21
INTELLIGENTER TEMPERATUR- UND
FEUCHTIGKEITSSENSOR
Lesen Sie vor der Montage des Geräts sorgfältig die "Sicherheits- und
Vorsichtsmaßnahmen".
Gehen Sie wie folgt vor:
1.
Beachten Sie bei der Vorbereitung der Montage des Geräts, dass die
Sondenöffnung in der Mitte des Kanals positioniert werden muss. Verwenden
Sie zur Installation des Sensors an runden Kanälen immer den Flansch. Es ist
möglich, den Sensor ohne Flansch an rechteckigen Kanälen zu installieren (falls
erforderlich), siehe Fig. 1 und Fig. 2 unten.

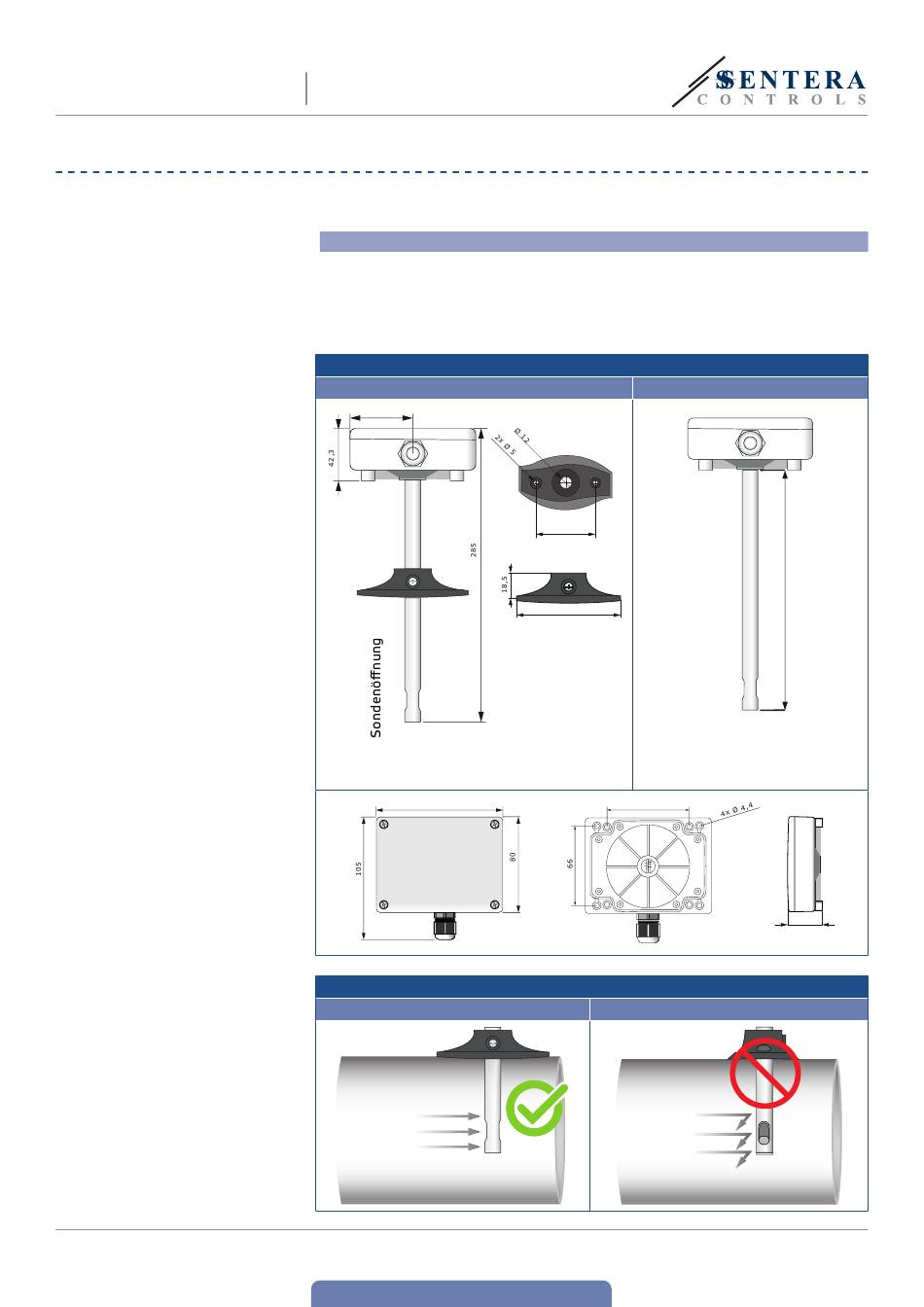

Fig. 1 Einbaumaße
Mit Befestigungsflansch
50
100
Fig. 2 Einbaulage
Korrekt
Luftstrom
www.sentera.eu
zurück zum Inhaltsverzeichnis
Ohne Befestigungsflansch
60
86,8
70
Falsch
Luftstrom
243
34,5
6 - 9
