Sentera Controls DCTHM-2 Montage- Und Bedienungsanleitung Seite 8

DCTHM-2

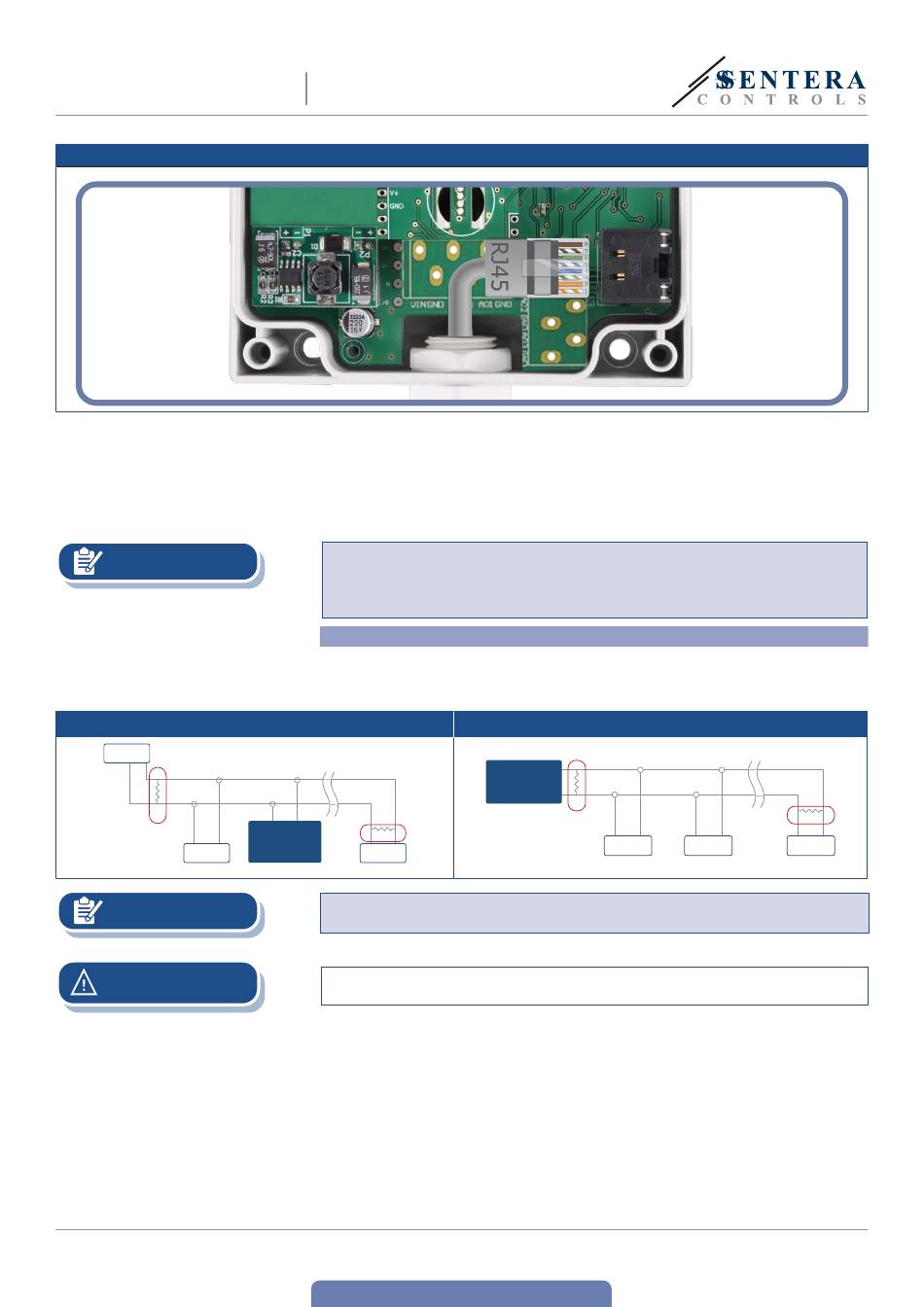

Fig. 4 Verkabelung und Anschlüsse
HINWEIS
Beispiel 1
Slave 1
NBT
Slave 2
HINWEIS
ACHTUNG
MIW-DCTHM-2-DE-000 - 24 / 06 / 21
INTELLIGENTER TEMPERATUR- UND
FEUCHTIGKEITSSENSOR
3.
Schliessen Sie das Gehäuse und schrauben Sie es wieder fest. Ziehen Sie die
Kabelverschraubung an, um die IP-Einstufung des Gehäuses zu behalten.
4.
Schalten Sie die Stromversorgung ein.
5.
Sie können die Werkseinstellungen anpassen über die kostenlos herunterladbare
3SModbus Software oder Sensistant (falls notwendig). Die werkseitigen
Standardeinstellungen finden Sie im Modbus Register Map des Produkts.
Die vollständigen Modbus Registerdaten finden Sie im Modbus Register Map
des Produkts. Dies ist ein separates Dokument, das mit dem Artikelcode auf
der Website verlinkt ist, die die Liste der Register enthält. Produkte mit früheren
Firmware Versionen sind möglicherweise nicht mit dieser Liste kompatibel.
Optionale Einstellungen
Um eine korrekte Kommunikation zu gewährleisten soll der NBT in nur zwei Geräten
auf dem Modbus RTU Netzwerk aktiviert werden. Falls notwendig aktivieren Sie
den NBT Widerstand über 3SModbus oder Sensistant (Holding Register 9).
RX
ТX
NBT
Master
Slave n
Auf einem Modbus RTU Netzwerk sollen zwei Bus Terminators (NBTs) aktiviert
werden.
Nicht der direkten Sonneneinstrahlung aussetzen!
