RSVCHB-R

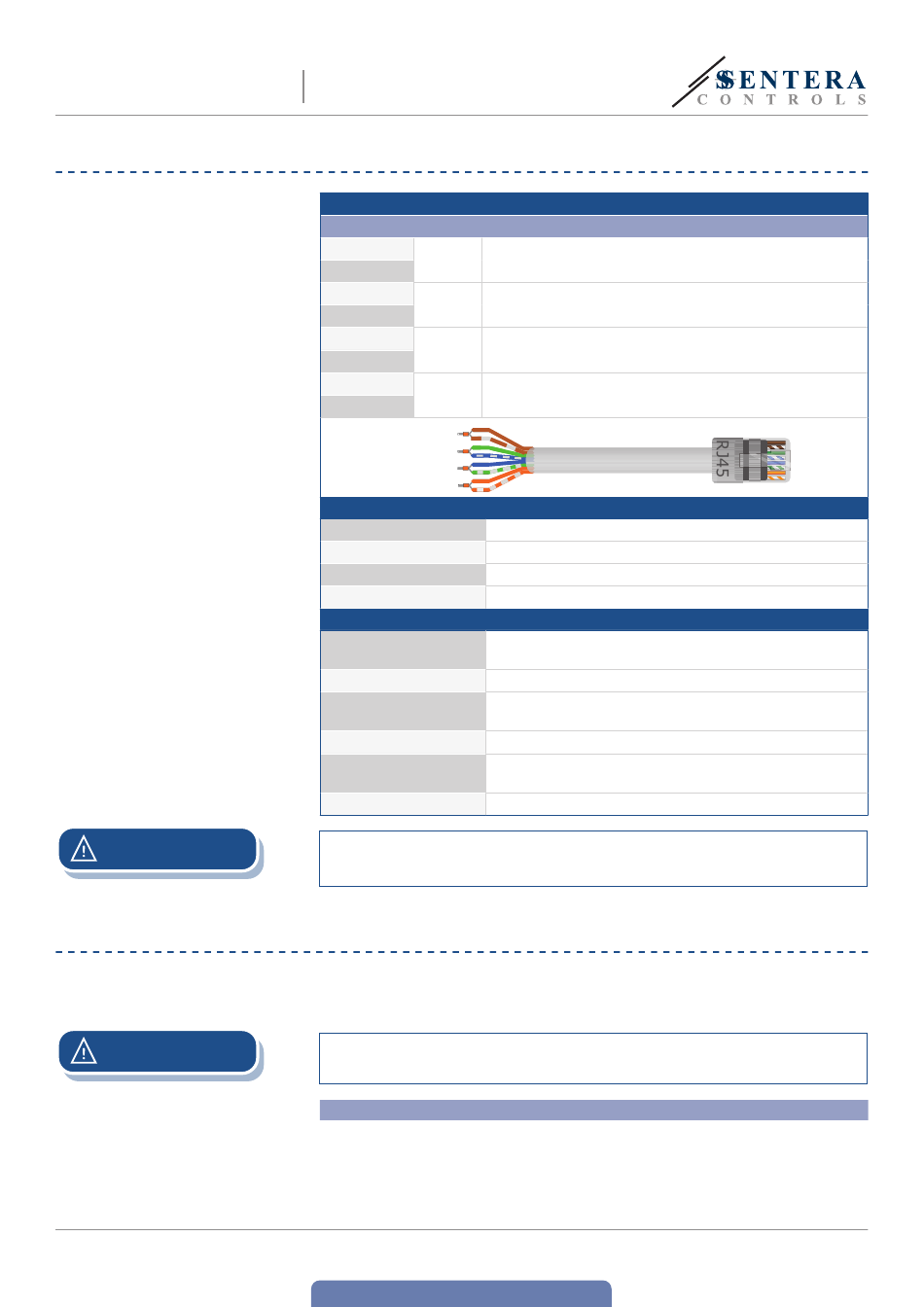

VERKABELUNG UND ANSCHLÜSSE
Achtung

MONTAGE UND BETRIEBSANLEITUNG IN SCHRITTEN

Achtung
MIW-RSVCHB-R-DE-000 - 15 / 07 / 2022
RAUMFÜHLER FÜR
LUFTQUALITÄT MIT SUMMER
Kontakt 1
24 VDC
Kontakt 2
Kontakt 3
A
Kontakt 4
Kontakt 5
/B
Kontakt 6
Kontakt 7
GND
Kontakt 8
8
8 mm
GND
7
6
8 mm
/B
5
4
A 8 mm
3
2
8 mm
24 VDC
1
Vin
GND
A
/B
AO1
GND
AO2
GND
AO3
GND
Das Gerät muss über den RJ45-Stecker oder über die Anschlussklemmen versorgt
werden. Verbinden Sie das Gerät nicht gleichzeitig über den RJ45-Stecker und die
Klemmleiste!
Lesen Sie vor der Montage des Geräts sorgfältig die "Sicherheits- und
Vorsichtsmaßnahmen". Wählen Sie eine glatte Oberfläche für die Installation (eine
Wand, ein Panel usw.).
Bei der Planung der Installation ist auf ausreichenden Freiraum für Wartung und
Service zu achten. Montieren Sie den Sensor in einem gut belüfteten Bereich.
Gehen Sie wie folgt vor:
1.
Schalten Sie die Stromversorgung ab.
2.
Entfernen Sie mit einem Flachschraubendreher die weiße Frontabdeckung,
indem Sie die Schnappverschlüsse auf beiden Seiten lösen (siehe Fig. 1 Lösen
der Schnappverbindungen).
www.sentera.eu
zurück zum Inhaltsverzeichnis
RJ45 Buchse (Power over Modbus)
Modbus RTU Kommunikation, Signal A
Modbus RTU Kommunikation, Signal /B
Masse, Versorgungsspannung
Versorgungsspannung, 24 VDC
Versorgungsspannung, Masse
Modbus RTU Kommunikation, Signal A
Modbus RTU Kommunikation, Signal /B
Analogausgang / modulierender Ausgang 1 für
Temperaturmessung (0—10 VDC / 0—20 mA / PWM)
Analogausgang / modulierender Ausgang 2 für Messung
relativer Luftfeuchte (0—10 VDC / 0—20 mA / PWM)
Analogausgang / modulierender Ausgang 3 für TVOC
Messung (0—10 VDC / 0—20 mA / PWM)
Anschlussplan
Versorgungsspannung
8
7
6 6
5 5
4 4 4
3 3 3
2
1
Klemmleiste 1
Klemmleiste 2
Masse AO1
Masse AO2
Masse AO3
