Intelligenter multifunktionaler co2 raumfühler
Inhaltsverzeichnis
RCMFX-3
Achtung
MONTAGE UND BETRIEBSANLEITUNG IN SCHRITTEN
ACHTUNG

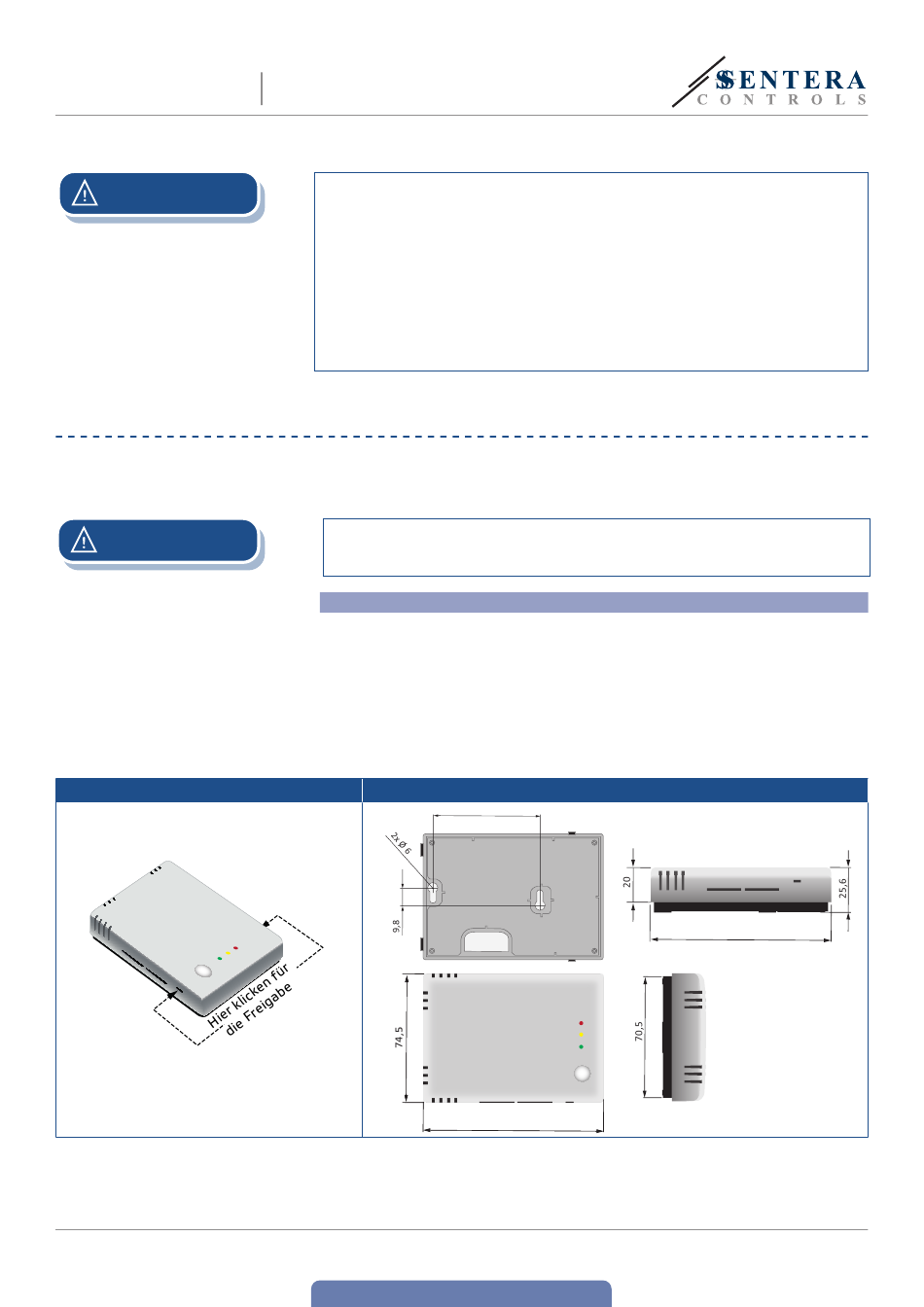

Fig. 1 Lösen der Schnappverbindungen
MIW-RCMFX-3-DE-000 - 22 / 04 / 2024
INTELLIGENTER MULTIFUNKTIONALER CO
RAUMFÜHLER
Die -F Version des Produkts ist nicht für den 3-Leiter-Anschluss geeignet.
Stromversorgung und Analogausgang haben getrennte Massen. Die Verbindung
zwischen den beiden Massen könnte zu Fehlmessungen führen. Für den Anschluss
von Sensoren vom Typ -F sind mindestens 4 Drähte erforderlich.
Die -G-Version ist für den 3-Leiter-Anschluss vorgesehen und verfügt über eine
"gemeinsame Masse". Das bedeutet, dass die Masse des Analogausgangs intern mit
der Masse der Stromversorgung verbunden ist. Dies macht es unmöglich, die Typen
-G und -F gleichzeitig im selben Netzwerk zu verwenden. Schließen Sie niemals ein
Gerät, das mit einer Gleichspannung betrieben wird, an die gemeinsame Masse
eines Produkts vom Typ -G an. Dies könnte die angeschlossenen Geräte dauerhaft
beschädigen.
Lesen Sie vor der Montage des Geräts sorgfältig die "Sicherheits- und
Vorsichtsmaßnahmen". Wählen Sie eine glatte Oberfläche für die Installation (eine
Wand, ein Panel usw.).
Montieren Sie den Sensor an einem gut belüfteten Bereich, an dem er einen
ausreichenden Luftstrom erhält und vor direkter Sonneneinstrahlung geschützt
ist. Stellen Sie sicher, dass es für die Wartung leicht zugänglich ist.
Gehen Sie wie folgt vor:
1.
Entfernen Sie mit einem flachen Schraubendreher die weiße Frontabdeckung,
indem Sie die Schnappverschlüsse auf beiden Seiten lösen (siehe Fig. 1
Schnappverschlüsse).
2.
Stecken Sie die Kabel durch die Öffnung auf der Rückseite (siehe Fig. 2
Einbaumaße).
3.
Positionieren Sie den Raumsensor mit geeigneten Befestigungsmaterialien
(nicht im Lieferumfang enthalten) mindestens 1,5 m vom Boden entfernt. Achten
Sie auf die richtige Einbaulage und die richtigen Einbaumasse des Gerätes. Siehe
Fig. 2 und Fig. 3.
Fig. 2 Einbaumaße
www.sentera.eu
zurück zum Inhaltsverzeichnis
2
59,8
104,5
104,5
7 - 11
