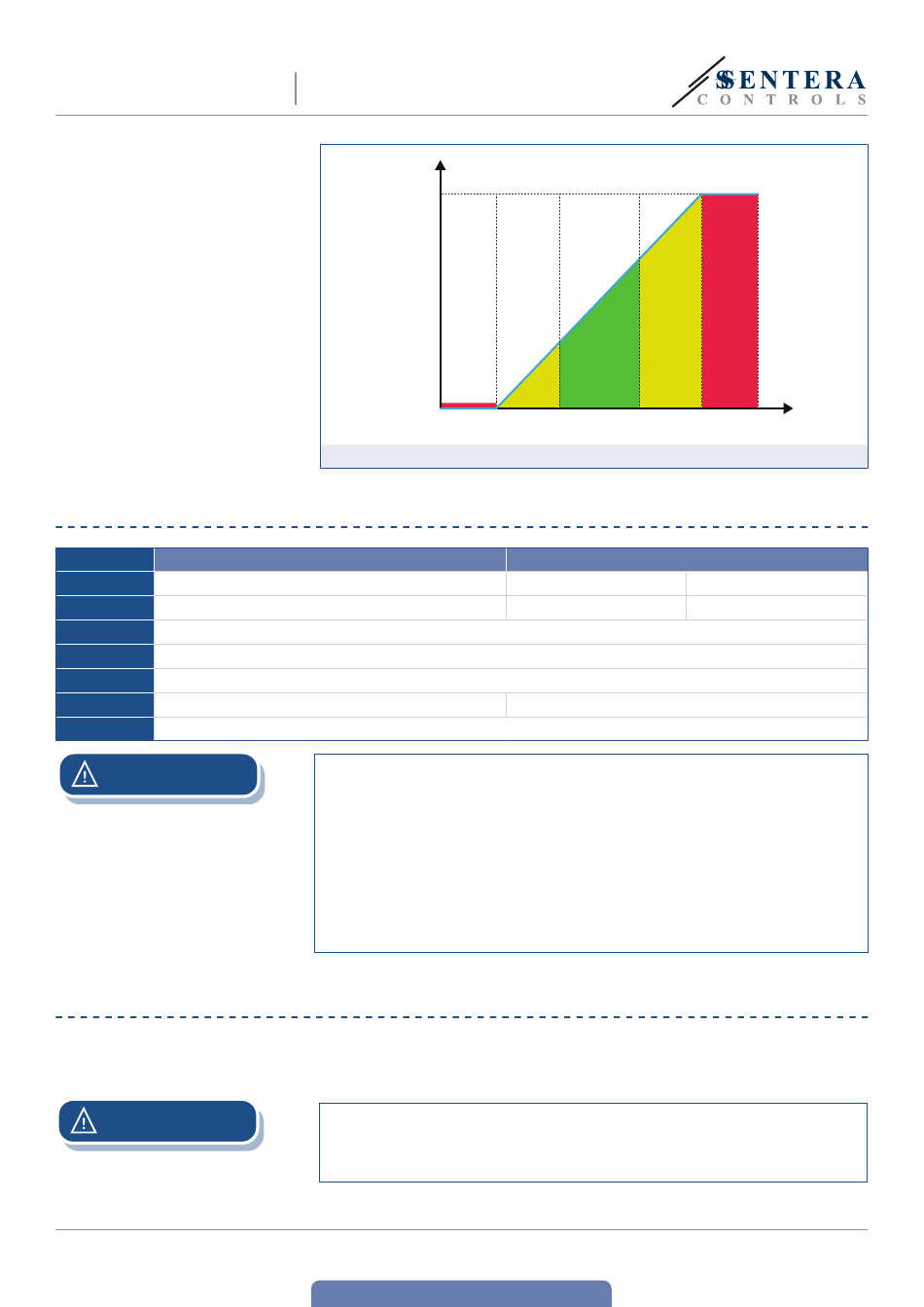

RCMFX-2R
VERKABELUNG UND ANSCHLÜSSE
Artikeltyp
VIN
GND
A
/B
AO1
GND
Anschlüsse
ACHTUNG
MONTAGE UND BETRIEBSANLEITUNG IN SCHRITTEN
ACHTUNG
MIW-RCMFX-2R-DE-000 - 04 / 06 / 21
INTELLIGENTER CO
RAUMFÜHLER
Ausgang
[%]
100
90
80
70
60
50
40
30
20
10
*
LED-Anzeigen - CO
RCMFF-2R
18—34 VDC
Masse
Modbus RTU (RS485), Signal A
Modbus RTU (RS485), Signal /B
Analogausgang / modulierender Ausgang (0—10 VDC / 0—20 mA / PWM)
Masse AO1
Federkraftklemmleiste, Kabelquerschnitt: 1,5 mm
Die -F-Version des Produkts ist nicht für den 3-Leiter-Anschluss geeignet. Es hat
eine separate Masse für die Spannungsversorgung und den Analogausgang. Die
Verbindung beider Erdungen untereinander kann zu Fehlmessungen führen.
den Anschluss von Sensoren vom Typ -F sind mindestens 4 Kabel erforderlich.
Die Version -G ist für den 3-Leiter-Anschluss vorgesehen und verfügt über eine
"gemeinsame Masse". Das bedeutet, dass die Masse des Analogausgangs intern
mit der Masse der Versorgungsspannung verbunden ist. Aus diesem Grund können
die Typen -G und -F nicht gemeinsam im selben Netzwerk verwendet werden.
Verbinden Sie niemals die gemeinsame Masse von Artikeln vom Typ -G mit anderen
Geräten, die mit einer Gleichspannung betrieben werden. Andernfalls kann es zu
dauerhaften Schäden an den angeschlossenen Geräten kommen.
Lesen Sie vor der Montage des Geräts sorgfältig die "Sicherheits- und
Vorsichtsmaßnahmen". Wählen Sie eine glatte Oberfläche für die Installation
(Wand, Platte usw.).
Installieren Sie den Sensor in einem gut belüfteten Bereich, wo er für den
ordnungsgemäßen Betrieb ausreichend belüftet wird, und schützen Sie ihn vor
direkter Sonneneinstrahlung. Stellen Sie sicher, dass es für die Wartung leicht
zugänglich ist.
www.sentera.eu
Zurück zu Inhaltsverzeichnis
2
Minimalbereich Minimaler
Maximaler
Alarm
Alarm
T [°C] / rH [%] / CO
(Standard) T, oder rH
2
18—34 VDC
Gemeinsame Masse
Gemeinsame Masse
Maximalbereich
[ppm]*
2
RCMFG-2R
15—24 VAC ±10%
AC ~
2
Für
6 - 10
