DCTHM-2

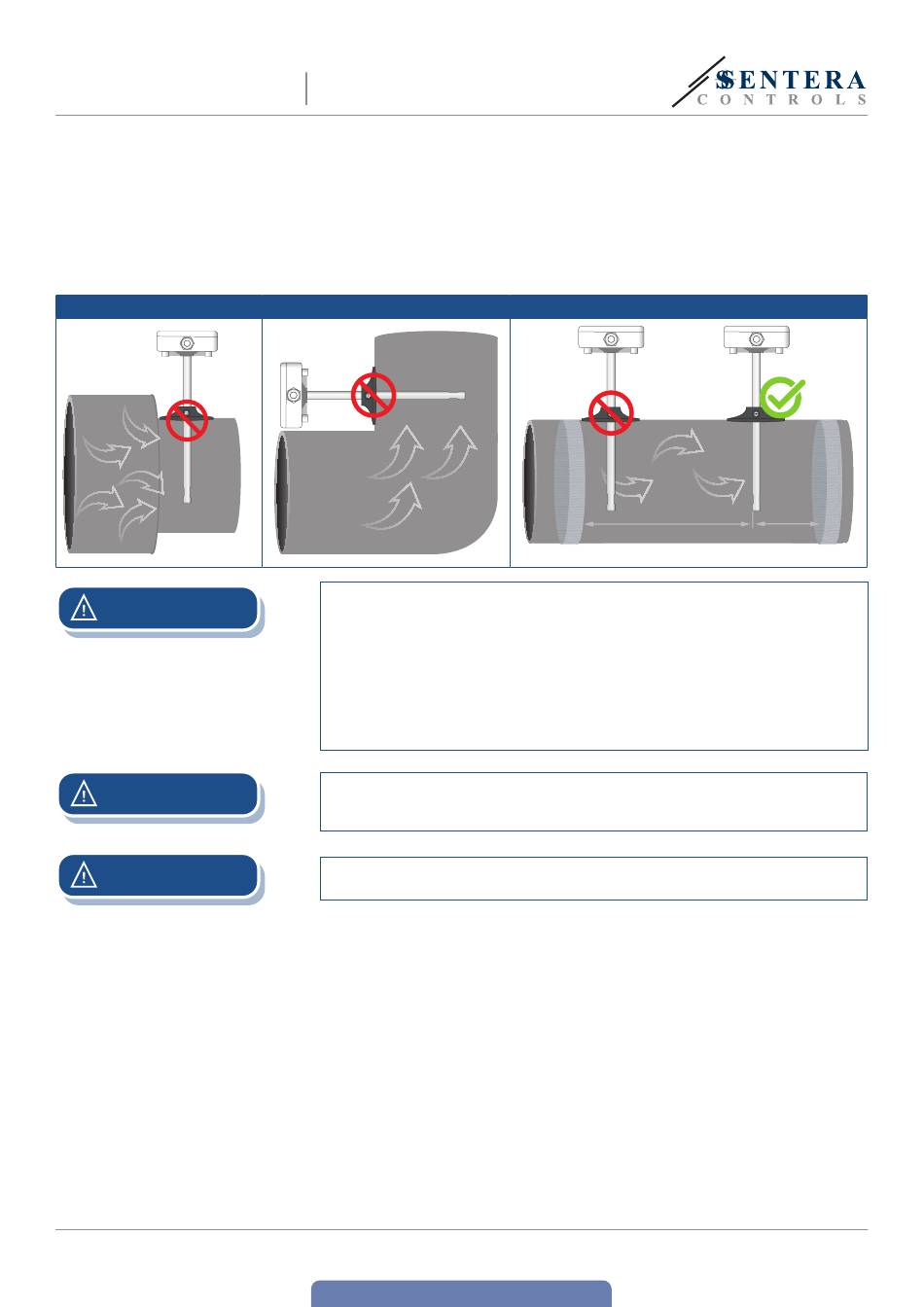

Fig. 3 Montagebedigungen
ACHTUNG
ACHTUNG
ACHTUNG
MIW-DCTHM-2-DE-000 - 24 / 06 / 21
INTELLIGENTER TEMPERATUR- UND
FEUCHTIGKEITSSENSOR
2.
Wenn Sie eine geeignete Montagestelle gewählt haben, gehen Sie wie folgt
weiter:
2.1
Bohren Sie ein luftdicht abschließendes Ø 13 mm Loch in den Kanal.
2.2

Befestigen Sie den Flansch mit den mitgelieferten selbstbohrenden

Schrauben an der Außenfläche des Kanals. Wenn Sie beabsichtigen, den
Flansch nicht zu verwenden, führen Sie die Sonde ein und befestigen Sie
das Gehäuse auf dem Kanal. Beachten Sie die Richtung des Luftstroms
(Siehe Fig. 2 und Fig. 3).
Installationsvoraussetzungen: Das Gerät darf nicht in turbulenten Luftzonen
installiert werden. Stellen Sie sicher, dass vor und hinter der Entnahmestelle
ausreichend lange Absetzzonen vorhanden sind. Eine Absetzzone besteht aus einer
geraden Kanalstrecke oder Kanal ohne Hindernisse. Vermeiden Sie Montage in der
Nähe von Filtern, Kühlregistern, Ventilatoren usw... Der Sensor wir die optimale
Ergebnisse erreichen, wenn die Messung mindestens 7.5 Kanaldurchmesser
stromabwärts und mindestens 3.5 Kanaldurchmesser stromaufwärts ohne
Kanalabbiegungen oder Strömungshindernisse gemessen wird.
Die Installation des Gerätes in der Nähe von Geräten mit hoher EMV-Emission
kann zu Fehlmessungen führen. Verwenden Sie geschirmte Kabel in Bereichen mit
hoher EMV.
Halten Sie 15 cm (5,9 '') Mindestabstand zwischen den Sensorkabeln und den
230 VAC Stromkabeln.
2.3 Montieren Sie das Rohr auf der gewünschten Tiefe und befestigen Sie es,
falls Sie den Flansch verwenden, mit der weißen Kunststoffschraube im
flexiblen Flansch.
2.4
Lösen Sie die Abdeckung des Gerätes, um sie zu entfernen, und führen Sie
die Anschlusskabel durch die Kabelverschraubung des Gerätes.
2.5 Crimpen Sie das RJ45-Kabel und stecken Sie es in die Buchse ein (Siehe
Fig. 4 und den Abschnitt Verkabelung und Anschlüsse).
www.sentera.eu
zurück zum Inhaltsverzeichnis
7,5*D
D = Kanaldurchmesser
(1)
3,5*D
(1)
7 - 9
