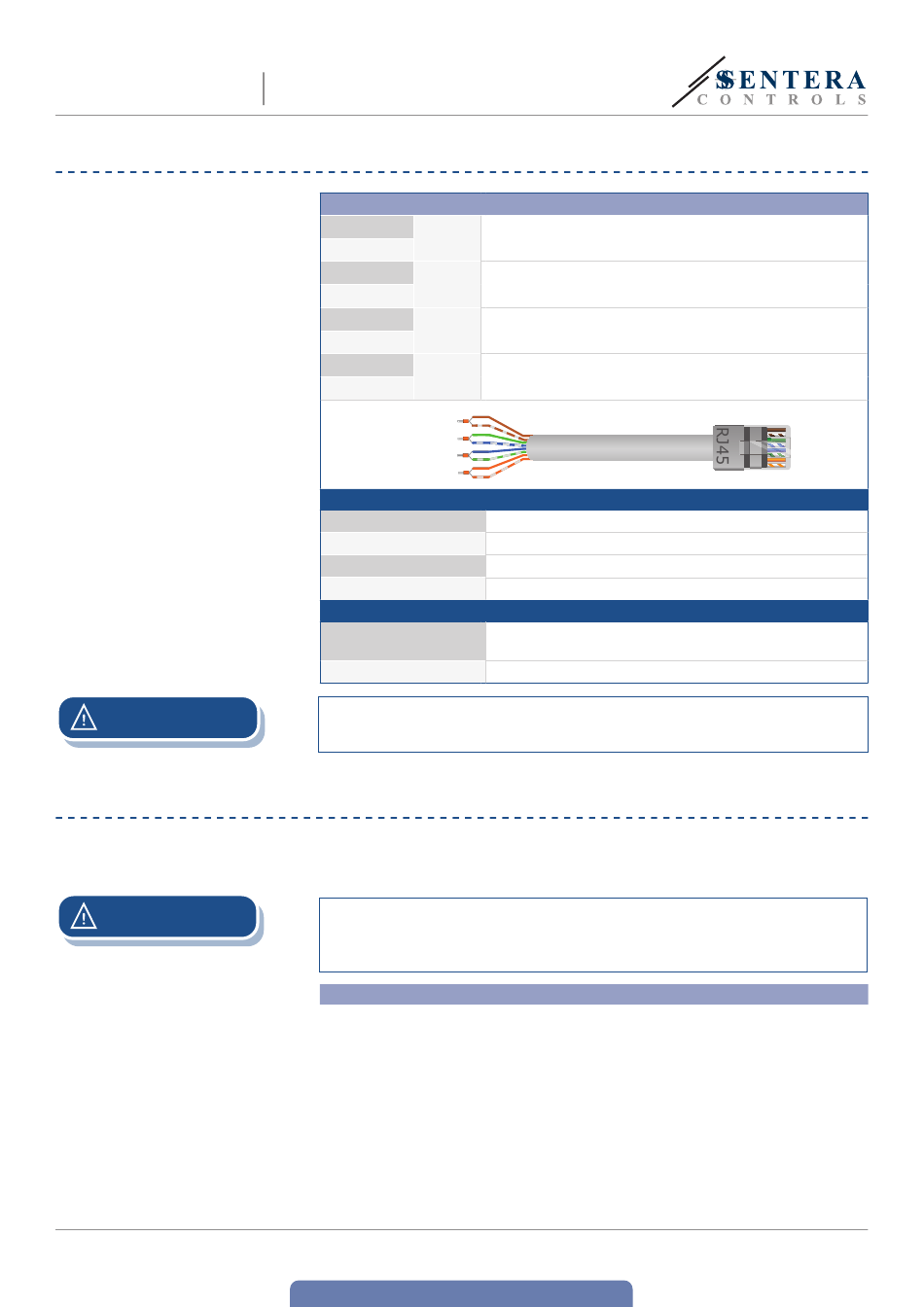

VERKABELUNG UND ANSCHLÜSSE
ACHTUNG
MONTAGE UND BETRIEBSANLEITUNG IN SCHRITTEN
ACHTUNG
MIW-RCTHH-2-DE-000 - 05 / 08 / 21
INTELLIGENTER TEMPERATUR-
UND FEUCHTE RAUMFÜHLER
Kontakt 1
24 VDC
Kontakt 2
Kontakt 3
Kontakt 4
Kontakt 5
Kontakt 6
Kontakt 7
GND
Kontakt 8
GND
/B
24 VDC
Vin
GND
A
/B
AO1
GND
Das Gerät muss über den RJ45 Stecker oder über die Anschlussklemmen versorgt
werden. Versorgen Sie das Gerät NIE gleichzeitig über den RJ45 Stecker und die
Anschlussklemmen!
Lesen Sie vor der Montage des Geräts sorgfältig die "Sicherheits- und
Vorsichtsmaßnahmen". Wählen Sie eine glatte Oberfläche für die Installation
(Wand, Platte usw.).
Installieren Sie den Sensor in einem gut belüfteten Bereich, wo er für den
ordnungsgemäßen Betrieb ausreichend belüftet wird, und schützen Sie ihn vor
direkter Sonneneinstrahlung. Stellen Sie sicher, dass es für die Wartung leicht
zugänglich ist.
Gehen Sie wie folgt vor:
1.
Entfernen Sie mit einem flachen Schraubendreher die weiße Frontabdeckung,
indem Sie die Schnappverschlüsse auf beiden Seiten lösen (siehe Fig. 1
Schnappverschlüsse lösen).
2.
Schieben Sie die Kabel durch die Öffnung auf der Rückseite (Siehe Fig. 2
Einbaumasse).
3.
Montieren Sie den Raumsensor auf einer Mindesthöhe von 1,5 m vom Boden.
Verwenden Sie geeignetes Befestigungsmaterial (nicht im Lieferumfang
enthalten). Achten Sie auf die richtige Einbaulage und Einbaumasse (siehe Fig. 2
und Fig. 3).
