FCTH8
INTELLIGENTER MULTIFUNKTIONALER
SENSOR
VERKABELUNG UND ANSCHLÜSSE

MONTAGE UND BETRIEBSANLEITUNG IN SCHRITTEN

ACHTUNG
MIW-FCTH8-DE-000 - 12 / 11 / 20
L
Stromversorgung, Leiter (85—264 VAC / 50—60 Hz)
N
Ao
GND
A
/B
Federklemmanschlüsse, Kabelquerschnitt: 2,5 mm
Anschlüsse
Lesen Sie vor der Montage des Geräts sorgfältig die
Vorsichtsmaßnahmen". Gehen Sie weiter mit den folgenden Montageschritten:
Bei der Planung der Installation ist auf ausreichenden Freiraum für Wartung und
Service zu achten. Montieren Sie den Sensor in einer gut belüfteten Umgebung.
Unterputzmontage
1.
Schalten Sie die Stromversorgung ab.
2. Entfernen Sie den Gehäusedeckel des Gehäuses und nehmen Sie den Sensor aus
so dass es einfach angeschlossen werden kann.
3. Führen Sie die Verdrahtung nach Schaltplan (siehe Fig. 1).

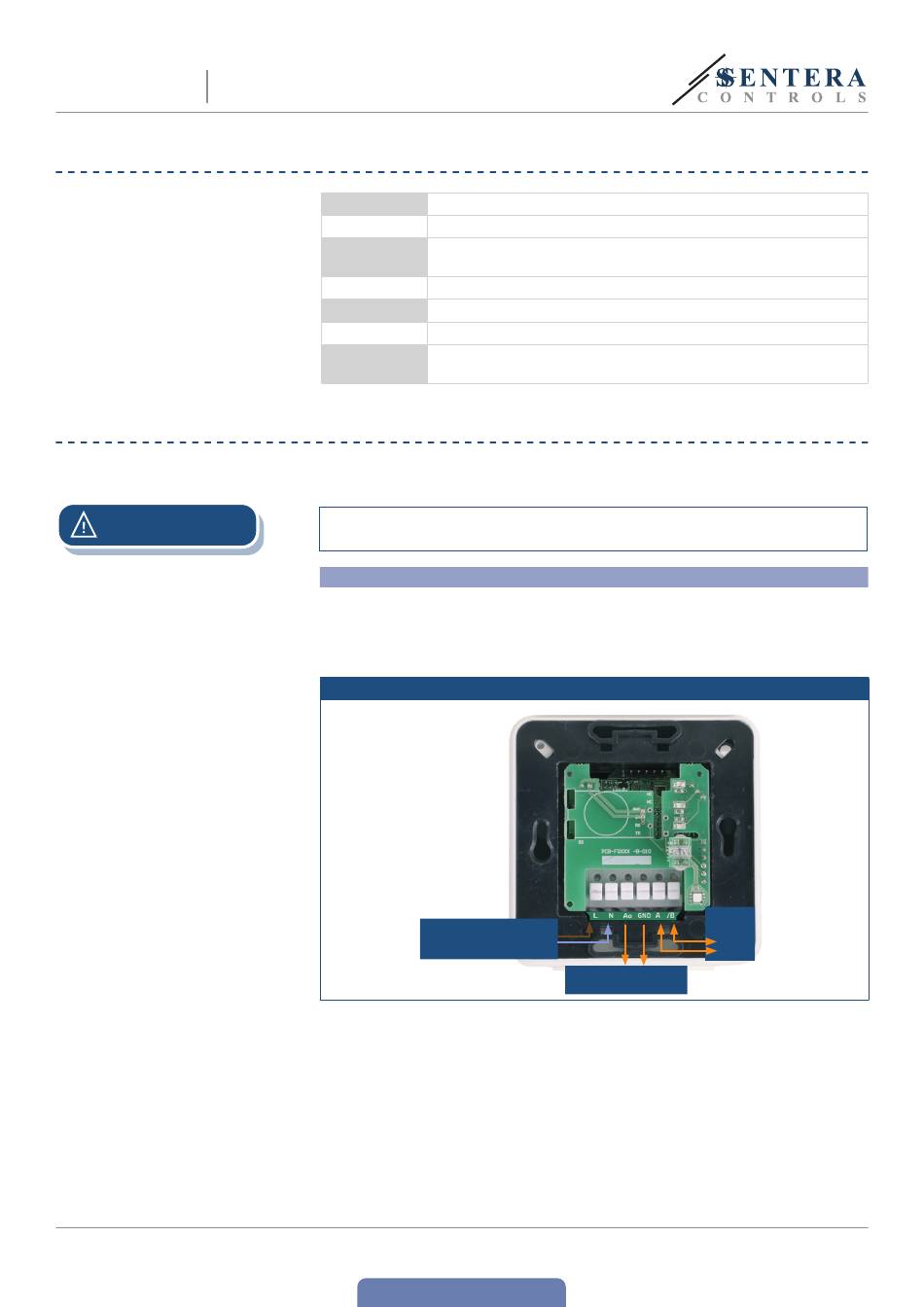

Fig. 1 Verkabelung und Anschlüsse
Stromversorgung
85—264 VAC / 50—60 Hz
4. Montieren Sie das interne Gehäuse in dem Mauer mit Hilfe von den geeigneten
Verbindungselementen (nicht mitgeliefert). Achten Sie auf die richtige Einbaulage
und Einbaumaße in Fig. 2 und Fig. 3 gezeigt.
www.sentera.eu
zurück zum Inhaltsverzeichnis
Stromversorgung, Neutralleiter
Analoger / modulierender Ausgang - T oder rH
(0—10 VDC / 0—20 mA / PWM)
Masse AO
Modbus RTU (RS485), Signal A
Modbus RTU (RS485), Signal /B
abgeschirmtes Kabel
Analoger / modulierender
Ausgang
2 ; Pitch 5 mm;
"Sicherheits- und
Modbus
RTU
/B
A
6 - 10
