Verwandte Anleitungen für Bryton Rider 15
Inhaltszusammenfassung für Bryton Rider 15

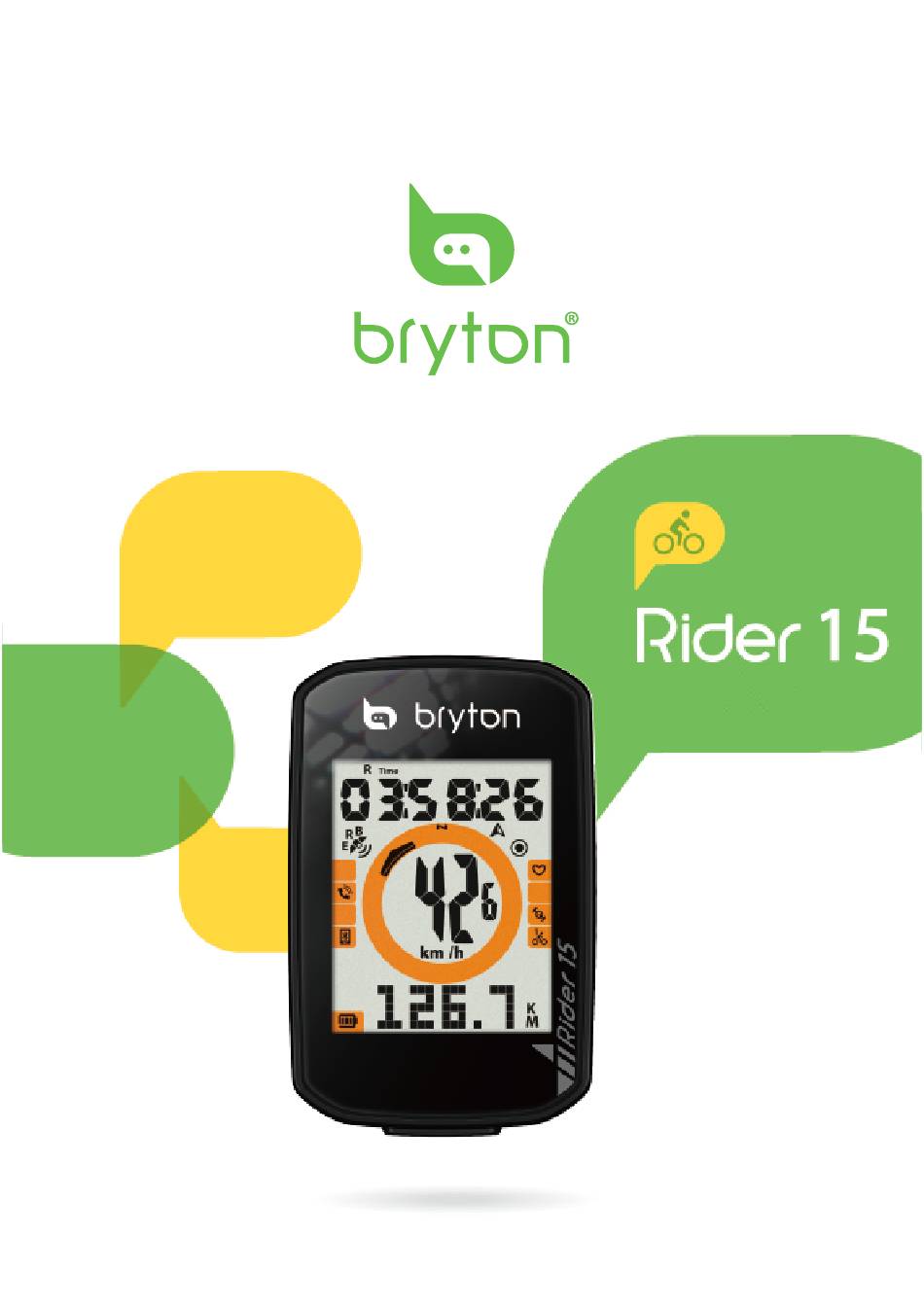

- Seite 1 Bedienungsanleitung User's Manual...
-
Seite 2: Inhaltsverzeichnis
Schritt 3: Grundeinstellungen ..6 Rider 15 installieren .....24 Schritt 4: Satellitensignale Geschwindigkeit/Kadenz-Sensor beziehen ..........7 installieren (optional) ....25 Schritt 5: Mit dem Rider 15 Fahrrad Herzfrequenzmonitor installieren fahren ..........7 (separat erhältlich) .......26 Schritt 6: Ihre Aufzeichnungen Reifengröße und Reifenumfang ..27 teilen ..........7 So pflegen Sie Ihren Rider 15 ..28... -
Seite 3: Australisches Verbraucherrecht
Recht auf Reparatur oder Ersatz der Waren zu, wenn diese nicht von akzeptabler Qualität sind oder es sich nicht um einen größeren Defekt handelt. Videoanleitung Durch Scannen des nachstehenden QR-Codes erhalten Sie Bryton-Videoanleitungen mit schrittweisen Einweisungen in das Gerät und die Bryton-Mobilapp. https://www.youtube.com/c/DevelopmentBryton... -
Seite 4: Erste Schritte
Erste Schritte Dieser Abschnitt erklärt Ihnen die Grundeinstellungen, die vor dem Einsatz Ihres Rider 15 erforderlich sind. Rider 15-Tastenfunktionen Ein/Aus / OK ( Hintergrundbeleuchtung/Seite ( x Zum Einschalten des Geräts drücken. x Zum Ein-/Ausschalten der Hintergrundbeleuchtung lange drücken. x Zum Abschalten des Gerätes gedrückt halten. -
Seite 5: Zubehör
Zubehör Der Rider 15 wird mit folgendem Zubehör geliefert: • USB-Kabel • Fahrradhalterung Sonderzubehör: • Intelligenter Herzfrequenzmonitor • Intelligenter Geschwindigkeitssensor • Intelligenter Kadenzsensor • Sporthalterung Status-Symbole Symbol Beschreibung Symbol Beschreibung Symbol Beschreibung Einstellungen Fahrradtyp Datenfeld Tag/Nacht Fahrrad 1 Herzfrequenzzone Hintergrund-... -
Seite 6: Schritt 1: Ihren Rider 15 Aufladen
Schritt 1: Ihren Rider 15 aufladen Schließen Sie den Rider 15 zum Aufladen des Akkus mindestens 4 Stunden an einen PC Trennen Sie das Gerät, sobald es vollständig geladen ist. x Ist der Ladestand des Akkus sehr niedrig geworden, sehen Sie ein blinkendes Akkusymbol. -
Seite 7: Schritt 4: Satellitensignale Beziehen
Sie ein neues Konto ein. 2. PC-Verbindung Schalten Sie Ihren Rider 15 ein und verbinden Sie ihn über ein USB-Kabel mit Ihrem Computer. 3. Ihre Aufzeichnungen teilen a.Kicken Sie in der Ecke oben rechts auf „+“. b.Legen Sie die FIT-, BDX-, GPX-Dateien hier ab oder klicken Sie auf „Dateien wählen“, um Strecken hochzuladen. -
Seite 8: Daten Mit Bryton-Mobilapp Synchronisieren
Sie ein neues Konto ein oder melden Sie sich mit Ihrem aktuellen Strava- Konto an. 2. PC-Verbindung Schalten Sie Ihren Rider 15 ein und verbinden Sie ihn über ein USB-Kabel mit Ihrem Computer. 3. Ihre Aufzeichnungen teilen a.Klicken Sie auf der Strava-Seite oben rechts auf „+“ und dann auf „Datei“. -
Seite 9: Kopplung Ihres Gerätes Mit Bryton-Mobilapp
Rider_15 Strecken durch einmaliges Antippen hochladen Wurde Ihr Gerät erfolgreich mit der Bryton-Mobilapp gekoppelt und ist Bluetooth sowohl auf Ihrem Telefon als auch auf Ihrem Gerät aktiviert, werden alle Ihre Aktivitäten einfach durch Antippen des -Symbols in der Bryton-Mobilapp automatisch hochgeladen. -
Seite 10: Bryton Update Tool Herunterladen
Bryton Update Tool herunterladen Bryton Update Tool ist das Tool, mit dem Sie GPS-Daten sowie Firmware aktualisieren und Bryton Test sowie Karten für mehrere Regionen herunterladen können. 1. Rufen Sie http://www.brytonsport.com/#/supportResult?tag=BrytonTool auf und laden Sie das Bryton-Aktualisierungstool herunter. 2. Installieren Sie das Bryton-Aktualisierungstool anhand der Anweisungen auf dem Bildschirm. -
Seite 11: Einstellungen
Einstellungen Unter Einstellungen können Sie Fahrradprofil, Radgröße, Höhe, Sync (Sensorkopplung), Gerätespeicher, GPS, Maßeinheit, Temperatureinheit, Stunde, Sommerzeit, Richtung und Hodometer anpassen. Fahrradprofil Sie können wählen, welches Fahrradprofil Sie aktivieren und kalibrieren möchten. 1. Drücken Sie , um die Einstellungen aufzurufen. 2. Wählen Sie mit „GPS“... -
Seite 12: Höhe Kalibrieren
Ruhemodus, um Energie zu sparen. 5. Warten Sie, bis die Kopplung abgeschlossen ist. Zeigt Rider 15 „JA“ an, wurde ein Sensor erfolgreich erkannt; drücken Sie , um „JA“ zur Bestätigung der Kopplung zu wählen, drücken Sie , um „NEIN“... -
Seite 13: Aufzeichnungen Löschen
Ihnen noch für Aufzeichnungen verfügbaren Stunden im Datenfeld „Entfernung“ überprüfen. x >8h, >16h oder >24h wird nur verwendet, wenn der Speicherplatz von Rider 15 nicht mehr für 8, 16 oder 24 Stunden ausreicht, und es wird nur Platz für eine 8-, 16- oder 24-stündige Aufzeichnung bereitgestellt, aber es werden keine weiteren 8, 16 oder 24 Stunden für... -
Seite 14: Gps-System
GPS-System Rider 15 bietet vollständige GNSS- (Global Navigation Satellite System) Unterstützung, einschließlich GPS , GLONASS (Russland), BDS (China), QZSS (Japan) und Galileo (EU). Sie können entsprechend Ihrem Standort zur Optimierung der Genauigkeit und zur Anpassung an Ihre Anforderungen den GPS+GLO- oder GPS+BDS-Modus wählen. -
Seite 15: Einheit
Einheit Sie können km/h oder mi/h als Maßeinheit und °C oder °F als Temperatureinheit festlegen. 1. Drücken Sie , um die Einstellungen aufzurufen. 2. Drücken Sie , um die Einstellung der EINHEIT aufzurufen. 3. Drücken Sie , um „km/h“ oder „mi/h“ zu wählen. -
Seite 16: Stunde
Stunde Sie können die Zeit in einem 12-Stunden- oder 24-Stundenformat einstellen und den Wechsel der Sommer-/Winterzeit anpassen. 1. Drücken Sie , um die Einstellungen aufzurufen. 2. Drücken Sie A, um „STUNDE“ zu wählen, , um die Einstellung der und drücken Sie STUNDE aufzurufen. -
Seite 17: Richtung
Richtung Richtungsfunktion informiert Sie, in welche Richtung Sie sich derzeit bewegen. Rider 15 hat 2 Anzeigemodi, der Kompassmodus ist nach Norden ausgerichtet, der Kartenmodus ist auf die aktuelle Richtung ausgerichtet. 1. Drücken Sie zum Aufrufen der Einstellungen 2. Wählen Sie mit die Option „NE“. -
Seite 18: Brtyon App Erweiterte Einstellungen
Brtyon App Erweiterte Einstellungen Nach der Kopplung von Rider 15 mit der Bryton-Mobilapp haben Sie Zugriff auf Gittereinstellungen und die Höhenkalibrierung. Gittereinstellungen Sie können Ihre Datenseite manuell anpassen und Ihre MHR-, LTHR-Werte einstellen, die intelligente Pause ein-/ausschalten und die Datenaufzeichnung festlegen. -
Seite 19: Höhenkalibrierung
Sie den Rider 15 ein. b.Rufen Sie auf Ihrem Telefon „Einstellungen > Bluetooth“ auf und aktivieren Sie die Bluetooth-Funktion. c.Rufen Sie die Bryton-Mobilapp auf und tippen Sie auf „Einstellungen > Einheiten > Gerätemanager“. d.Tippen Sie auf „+“ und wählen Sie „Bluetooth 4.0“. -
Seite 20: Benachrichtigungen
Benachrichtigungen Nachdem Sie Ihr kompatibles Smartphone über die intelligente Bluetooth- Funktechnologie mit Rider 15 gekoppelt haben, können Sie am Rider 15 Anrufe, Text- und E-Mailbenachrichtigungen empfangen. 1. Kopplung mit iOS-Telefon a. Schalten Sie den Rider 15 ein. b. Rufen Sie auf Ihrem Telefon „Einstellungen > Bluetooth“ auf und aktivieren Sie die Bluetooth-Funktion. -
Seite 21: Anhang
Anhang Technische Daten Rider 15 Artikel Beschreibung Display 2-Zoll-HTN LCD vom Segmenttyp Abmessungen 71 x 46,2 x 16,5 mm Gewicht 52 g Betriebstemperatur -10°C bis 50°C Temperatur beim 0°C bis 40°C Akkuladen Akku Lithium-Polymer-Akku Akkulaufzeit 16 Stunden unter freiem Himmel Integrierter hochempfindlicher GPS-Empfänger mit... -
Seite 22: Hinweise Zu Batterien Und Akkus
Intelligenter Kadenzsensor(optional) Artikel Beschreibung Abmessungen 36,9 x 31,6 x 8,1 mm Gewicht Wasserfestigkeit 30 Minuten lang unabsichtlich im Wasser in einer Tiefe bis 1 Meter. Übertragungsbereich Akkunutzungszeit Bis zu 1 Jahr Betriebstemperatur -10°C bis 60°C Übertragungsfrequenz/ 2,4 GHz / Bluetooth 4.0 und Dynastream ANT+ Sport- Protokoll Übertragungsprotokoll per Funk HINWEIS:... - Seite 23 So tauschen Sie die Batterie aus: 1. Machen Sie den kreisrunden Batteriedeckel auf der Rückseite der Sensoren ausfindig. 2. Drücken Sie mit Ihrem Finger auf diesen Deckel und drehen Sie ihn gegen den Uhrzeigersinn, bis die Anzeige auf dem Deckel auf das Enriegelungssymbol ( ) weist.
-
Seite 24: Rider 15 Installieren
Rider 15 installieren Fahrradhalterung am Rider befestigen F-Mount am Rider befestigen (Option) 24 Anhang... -
Seite 25: Geschwindigkeit/Kadenz-Sensor Installieren (Optional)
Geschwindigkeit/Kadenz-Sensor installieren (optional) Kadenzsensor Geschwindigkeitssensor HINWEIS: x Sobald sich die Sensoren aktivieren, blinkt die LED zweimal. Die LED blinkt weiterhin, wenn Sie für die Kopplung weiter in die Pedale treten. Nach ungefähr 15-maligen Blinken hört das Blinken auf. Wird der Sensor 10 Minuten lang nicht genutzt, wechselt er in den Ruhemodus, um Energie zu sparen. -
Seite 26: Herzfrequenzmonitor Installieren (Separat Erhältlich)
Der Gurt sollte direkt auf der Haut getragen werden. x Bringen Sie den Sensor mittig am Körper an (leicht unterhalb der Brust). Das Bryton-Logo am Sensor sollte nach oben zeigen. Ziehen Sie den elastischen Gurt fest, damit er sich während des Trainings nicht löst. -
Seite 27: Reifengröße Und Reifenumfang
Reifengröße und Reifenumfang Die Reifengröße ist auf beiden Seiten des Reifens angegeben. Reifengröße L (mm) Reifengröße L (mm) 12x1,75 26x3,00 2170 12x1,95 26x1-1/8 1970 14x1,50 1020 26x1-3/8 2068 14x1,75 1055 26x1-1/2 2100 16x1,50 1185 650C Schlauchreifen 1920 26x7/8 16x1,75 1195 650x20C 1938 16x2,00... -
Seite 28: So Pflegen Sie Ihren Rider 15
So pflegen Sie Ihren Rider 15 Je besser Sie Ihr Gerät behandeln, desto unwahrscheinlicher sind Beschädigungen und Fehlfunktionen. x Lassen Sie Ihr Gerät nicht fallen, setzen Sie es keinen starken Stößen aus. x Setzen Sie Ihr Gerät keinen extremen Temperaturen und keiner übermäßigen Feuchtigkeit aus. -
Seite 29: Datenfelder
Datenfelder Die BLE-Sensoren müssen mit Ihrem Gerät oder der Bryton-Mobilapp verbunden sein, um einige Datenfelder anzuzeigen. Zeit: Aktuelle GPS-Zeit Fahrzeit: Die Zeit, die für die aktuelle Aktivität fahrend aufgebracht wird. Tourdauer: Die aufgezeichnete Zeit insgesamt, einschließlich der Pausen. Strecke: Die für die aktuelle Aktivität zurückgelegte Entfernung. - Seite 30 20 cm separation distance to the user. Hereby, Bryton Inc. declares that the radio equipment type Bryton product is in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address: http://www.brytonsport.com/download/Docs/CeDocs_Rider15.pdf...
