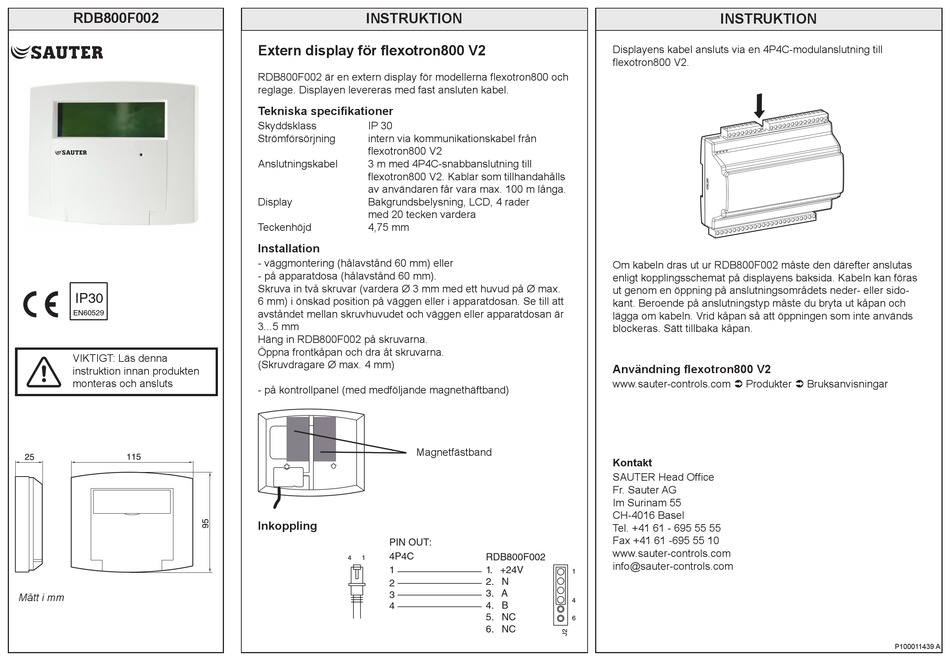

Sauter RDB800F002 Anleitung Seite 7

RDB800F002
IP30
EN60529
VIKTIGT: Läs denna
instruktion innan produkten
monteras och ansluts
Mått i mm
INSTRUKTION
Extern display för flexotron800 V2
RDB800F002 är en extern display för modellerna flexotron800 och
reglage. Displayen levereras med fast ansluten kabel.
Tekniska specifikationer
Skyddsklass IP 30
Strömförsörjning intern via kommunikationskabel från
flexotron800 V2
Anslutningskabel 3 m med 4P4C-snabbanslutning till
flexotron800 V2. Kablar som tillhandahålls
av användaren får vara max. 100 m långa.
Display Bakgrundsbelysning, LCD, 4 rader
med 20 tecken vardera
Teckenhöjd 4,75 mm
Installation
- väggmontering (hålavstånd 60 mm) eller
- på apparatdosa (hålavstånd 60 mm).
Skruva in två skruvar (vardera Ø 3 mm med ett huvud på Ø max.
6 mm) i önskad position på väggen eller i apparatdosan. Se till att
avståndet mellan skruvhuvudet och väggen eller apparatdosan är
3...5 mm
Häng in RDB800F002 på skruvarna.
Öppna frontkåpan och dra åt skruvarna.
(Skruvdragare Ø max. 4 mm)
- på kontrollpanel (med medföljande magnethäftband)
Magnetfästband
Inkoppling
PIN OUT:
4P4C
4 1
1
2
3
4
Displayens kabel ansluts via en 4P4C-modulanslutning till
flexotron800 V2.
Om kabeln dras ut ur RDB800F002 måste den därefter anslutas
enligt kopplingsschemat på displayens baksida. Kabeln kan föras
ut genom en öppning på anslutningsområdets neder- eller sido-
kant. Beroende på anslutningstyp måste du bryta ut kåpan och
lägga om kabeln. Vrid kåpan så att öppningen som inte används
blockeras. Sätt tillbaka kåpan.
Användning flexotron800 V2
www.sauter-controls.com  Produkter  Bruksanvisningar
Kontakt
SAUTER Head Office
Fr. Sauter AG
Im Surinam 55
CH-4016 Basel
Tel. +41 61 - 695 55 55
Fax +41 61 -695 55 10
www.sauter-controls.com
RDB800F002
info@sauter-controls.com
1. +24V
1
2. N
3. A
4
4. B
5. NC
6
6. NC
INSTRUKTION
P100011439 A
