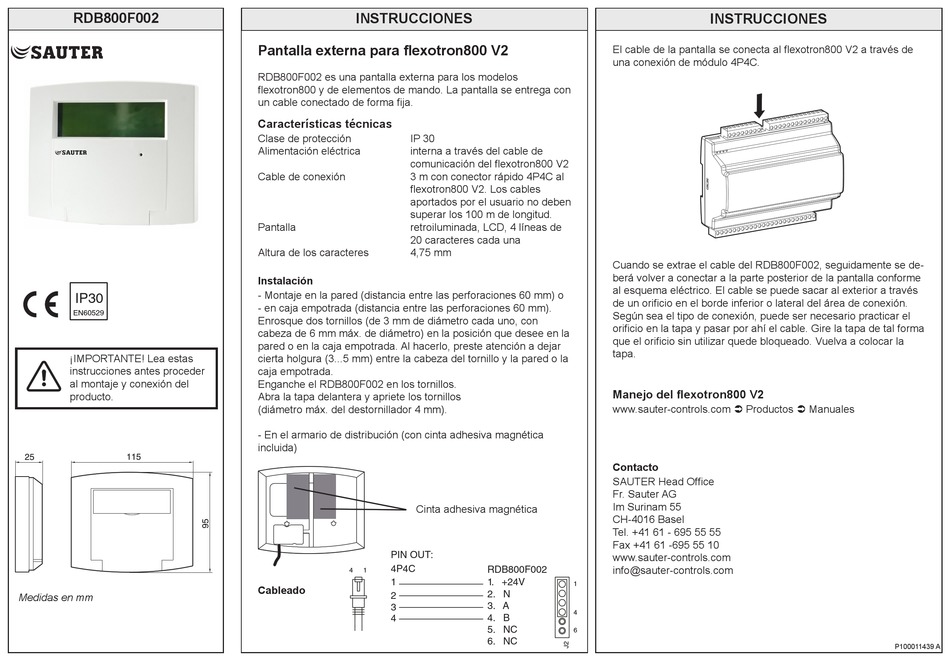

Sauter RDB800F002 Anleitung Seite 6

RDB800F002
IP30
EN60529
¡IMPORTANTE! Lea estas
instrucciones antes proceder
al montaje y conexión del
producto.
Medidas en mm
INSTRUCCIONES
Pantalla externa para flexotron800 V2
RDB800F002 es una pantalla externa para los modelos
flexotron800 y de elementos de mando. La pantalla se entrega con
un cable conectado de forma fija.
Características técnicas
Clase de protección IP 30
Alimentación eléctrica interna a través del cable de
comunicación del flexotron800 V2
Cable de conexión 3 m con conector rápido 4P4C al
flexotron800 V2. Los cables
aportados por el usuario no deben
superar los 100 m de longitud.
Pantalla retroiluminada, LCD, 4 líneas de
20 caracteres cada una
Altura de los caracteres 4,75 mm
Instalación
- Montaje en la pared (distancia entre las perforaciones 60 mm) o
- en caja empotrada (distancia entre las perforaciones 60 mm).
Enrosque dos tornillos (de 3 mm de diámetro cada uno, con
cabeza de 6 mm máx. de diámetro) en la posición que desee en la
pared o en la caja empotrada. Al hacerlo, preste atención a dejar
cierta holgura (3...5 mm) entre la cabeza del tornillo y la pared o la
caja empotrada.
Enganche el RDB800F002 en los tornillos.
Abra la tapa delantera y apriete los tornillos
(diámetro máx. del destornillador 4 mm).
- En el armario de distribución (con cinta adhesiva magnética
incluida)
Cinta adhesiva magnética
PIN OUT:
4P4C
4 1
1
Cableado
2
3
4
El cable de la pantalla se conecta al flexotron800 V2 a través de
una conexión de módulo 4P4C.
Cuando se extrae el cable del RDB800F002, seguidamente se de-
berá volver a conectar a la parte posterior de la pantalla conforme
al esquema eléctrico. El cable se puede sacar al exterior a través
de un orificio en el borde inferior o lateral del área de conexión.
Según sea el tipo de conexión, puede ser necesario practicar el
orificio en la tapa y pasar por ahí el cable. Gire la tapa de tal forma
que el orificio sin utilizar quede bloqueado. Vuelva a colocar la
tapa.
Manejo del flexotron800 V2
www.sauter-controls.com  Productos  Manuales
Contacto
SAUTER Head Office
Fr. Sauter AG
Im Surinam 55
CH-4016 Basel
Tel. +41 61 - 695 55 55
Fax +41 61 -695 55 10
www.sauter-controls.com
info@sauter-controls.com
RDB800F002
1. +24V
1
2. N
3. A
4
4. B
5. NC
6
6. NC
INSTRUCCIONES
P100011439 A
