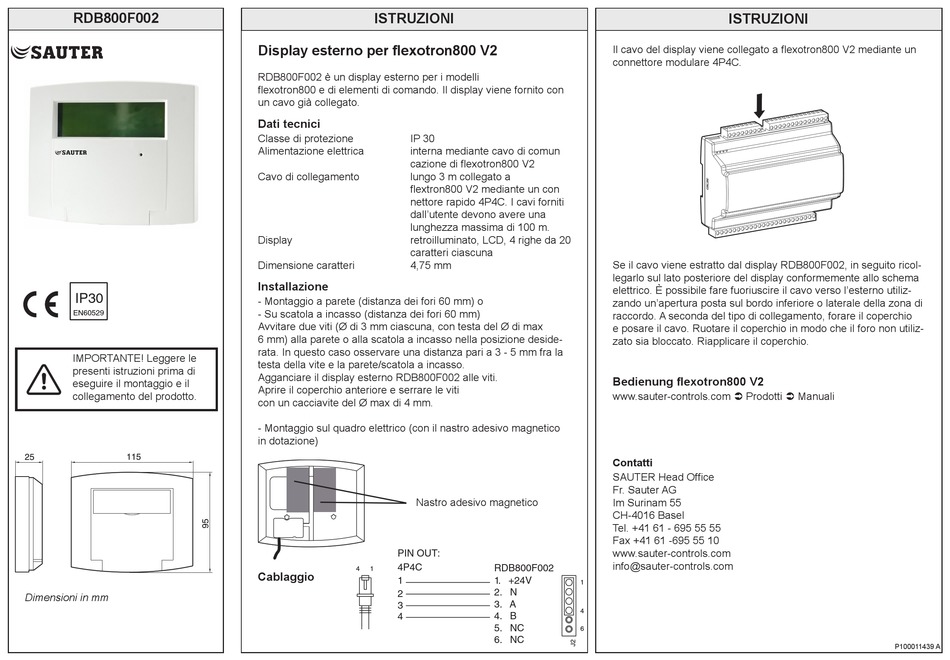

Sauter RDB800F002 Anleitung Seite 5

RDB800F002
IP30
EN60529
IMPORTANTE! Leggere le
presenti istruzioni prima di
eseguire il montaggio e il
collegamento del prodotto.
Dimensioni in mm
ISTRUZIONI
Display esterno per flexotron800 V2
RDB800F002 è un display esterno per i modelli
flexotron800 e di elementi di comando. Il display viene fornito con
un cavo già collegato.
Dati tecnici
Classe di protezione IP 30
Alimentazione elettrica interna mediante cavo di comun
cazione di flexotron800 V2
Cavo di collegamento lungo 3 m collegato a
flextron800 V2 mediante un con
nettore rapido 4P4C. I cavi forniti
dall'utente devono avere una
lunghezza massima di 100 m.
Display retroilluminato, LCD, 4 righe da 20
caratteri ciascuna
Dimensione caratteri 4,75 mm
Installazione
- Montaggio a parete (distanza dei fori 60 mm) o
- Su scatola a incasso (distanza dei fori 60 mm)
Avvitare due viti (Ø di 3 mm ciascuna, con testa del Ø di max
6 mm) alla parete o alla scatola a incasso nella posizione deside-
rata. In questo caso osservare una distanza pari a 3 - 5 mm fra la
testa della vite e la parete/scatola a incasso.
Agganciare il display esterno RDB800F002 alle viti.
Aprire il coperchio anteriore e serrare le viti
con un cacciavite del Ø max di 4 mm.
- Montaggio sul quadro elettrico (con il nastro adesivo magnetico
in dotazione)
Nastro adesivo magnetico
PIN OUT:
4P4C
4 1
Cablaggio
1
2
3
4
Il cavo del display viene collegato a flexotron800 V2 mediante un
connettore modulare 4P4C.
Se il cavo viene estratto dal display RDB800F002, in seguito ricol-
legarlo sul lato posteriore del display conformemente allo schema
elettrico. È possibile fare fuoriuscire il cavo verso l'esterno utiliz-
zando un'apertura posta sul bordo inferiore o laterale della zona di
raccordo. A seconda del tipo di collegamento, forare il coperchio
e posare il cavo. Ruotare il coperchio in modo che il foro non utiliz-
zato sia bloccato. Riapplicare il coperchio.
Bedienung flexotron800 V2
www.sauter-controls.com  Prodotti  Manuali
Contatti
SAUTER Head Office
Fr. Sauter AG
Im Surinam 55
CH-4016 Basel
Tel. +41 61 - 695 55 55
Fax +41 61 -695 55 10
www.sauter-controls.com
info@sauter-controls.com
RDB800F002
1. +24V
1
2. N
3. A
4
4. B
5. NC
6
6. NC
ISTRUZIONI
P100011439 A
