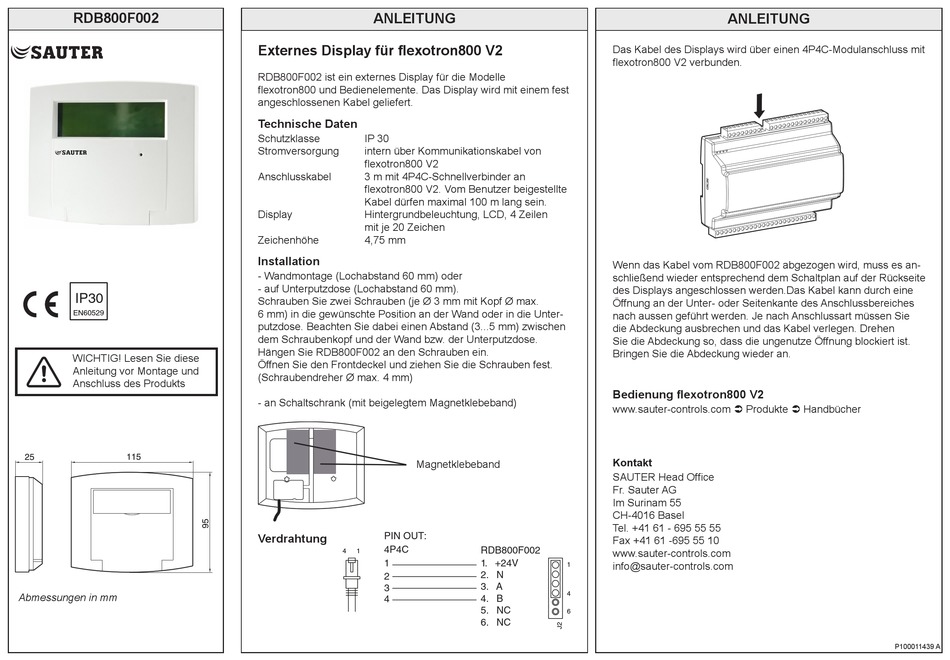

RDB800F002
IP30
EN60529
WICHTIG! Lesen Sie diese
Anleitung vor Montage und
Anschluss des Produkts
Abmessungen in mm
ANLEITUNG
Externes Display für flexotron800 V2
RDB800F002 ist ein externes Display für die Modelle
flexotron800 und Bedienelemente. Das Display wird mit einem fest
angeschlossenen Kabel geliefert.
Technische Daten
Schutzklasse
IP 30
Stromversorgung
intern über Kommunikationskabel von
flexotron800 V2
Anschlusskabel
3 m mit 4P4C-Schnellverbinder an
flexotron800 V2. Vom Benutzer beigestellte
Kabel dürfen maximal 100 m lang sein.
Display
Hintergrundbeleuchtung, LCD, 4 Zeilen
mit je 20 Zeichen
Zeichenhöhe
4,75 mm
Installation
- Wandmontage (Lochabstand 60 mm) oder
- auf Unterputzdose (Lochabstand 60 mm).
Schrauben Sie zwei Schrauben (je Ø 3 mm mit Kopf Ø max.
6 mm) in die gewünschte Position an der Wand oder in die Unter-
putzdose. Beachten Sie dabei einen Abstand (3...5 mm) zwischen
dem Schraubenkopf und der Wand bzw. der Unterputzdose.
Hängen Sie RDB800F002 an den Schrauben ein.
Öffnen Sie den Frontdeckel und ziehen Sie die Schrauben fest.
(Schraubendreher Ø max. 4 mm)
- an Schaltschrank (mit beigelegtem Magnetklebeband)
Magnetklebeband
Verdrahtung
PIN OUT:
4P4C
4
1
1
2
3
4
Das Kabel des Displays wird über einen 4P4C-Modulanschluss mit
flexotron800 V2 verbunden.
Wenn das Kabel vom RDB800F002 abgezogen wird, muss es an-
schließend wieder entsprechend dem Schaltplan auf der Rückseite
des Displays angeschlossen werden.Das Kabel kann durch eine
Öffnung an der Unter- oder Seitenkante des Anschlussbereiches
nach aussen geführt werden. Je nach Anschlussart müssen Sie
die Abdeckung ausbrechen und das Kabel verlegen. Drehen
Sie die Abdeckung so, dass die ungenutze Öffnung blockiert ist.
Bringen Sie die Abdeckung wieder an.
Bedienung flexotron800 V2
www.sauter-controls.com Produkte Handbücher
Kontakt
SAUTER Head Office
Fr. Sauter AG
Im Surinam 55
CH-4016 Basel
Tel. +41 61 - 695 55 55
Fax +41 61 -695 55 10
RDB800F002
www.sauter-controls.com
1. +24V
info@sauter-controls.com
1
2. N
3. A
4
4. B
5. NC
6
6. NC
ANLEITUNG
P100011439 A
