Ergotron VHD Benutzerhandbuch Seite 7

7
b

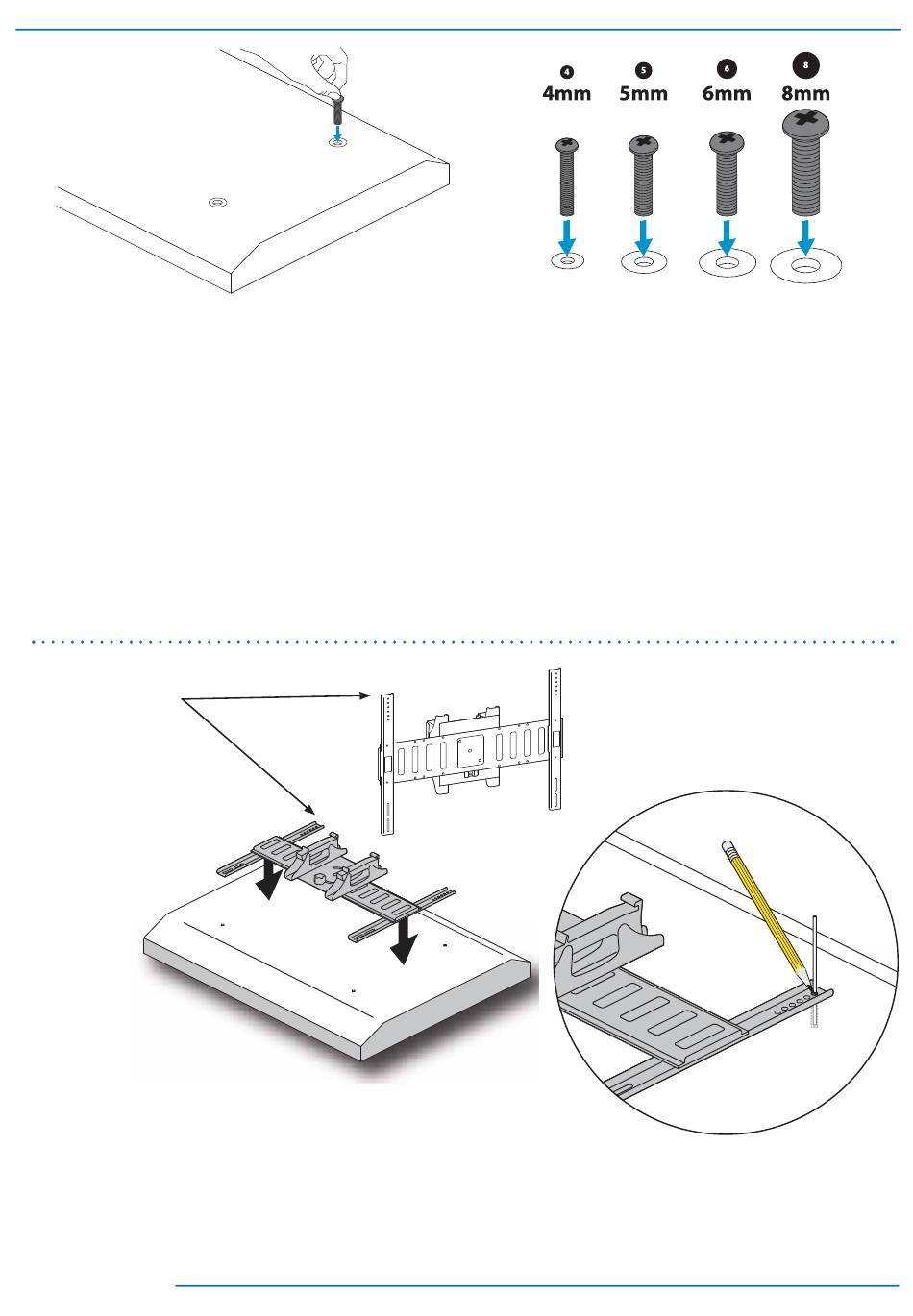

b Gewindedurchmesser
Im Lieferumfang sind vier Schraubensätze mit
unterschiedlichen Durchmessern enthalten
(4mm, 5mm, 6mm und 8mm). Vergleichen
Sie die Schraubenstärke mit den Gewinden
rückseitig ihres Displays und wählen Sie die pas-
senden Schrauben aus. ACTUNG: Unterlegschei-
ben A sind für 4mm und 5mm, Unterlegscheiben
B für 6mm und 8mm geeignet.
c
Oberteil
Bovenkant
Alto
c Gewindetiefe
Legen Sie die Längsträger rückseitig so auf Ihr
Display das die Gewindebohrungen im Display zu
sehen sind, und ermitteln Sie die Gewindetiefe.
888-24-064-E-01 rev. E • 04/09
b DIAMETER VAN HET BEVESTIGINGSGAT
Er zijn vier sets schroeven voor de monitor-
bevestiging bijgevoegd, elke set bevat schro-
even van een verschillende diameter: 4mm,
5mm, 6mm en 8mm. Vergelijk de schroeven
met de diameter van de bevestigingsgaten aan
de achterkant van uw monitor en kies de juiste
schroef. LET OP: Ringetje A is geschikt voor de
4 en 5mm schroeven en ringetje B voor de 6 en
8mm schroeven.
c DIEPTE VAN HET
BEVESTIGINGSGAT
Leg de monitorbevestiging over de bevestigings-
gaten van uw monitor en meet de diepte van de
bevestigingsgaten van de monitor met een dun
voorwerp.
Ø
b DIAMETRO DEI FORI
Vengono forniti quattro set di viti, ognuno di
differente diametro: 4 mm., 5 mm., 6 mm. e 8
mm. Stabilite, avvicinando le viti ai fori, di quale
diametro essi siano. NOTA: le rondelle di tipo
A devono essere usate con le viti da 4 e 5 mm.,
mentre quelle di tipo B vanno usate con le viti da
6 e da 8 mm.
c PROFONDITA' DEI FORI
Posizionate la staffa in corrispondenza dei
fori di fi ssaggio sul retro e misurate la loro
profondità (potete anche usare un semplice
stuzzicadenti).
7/14
