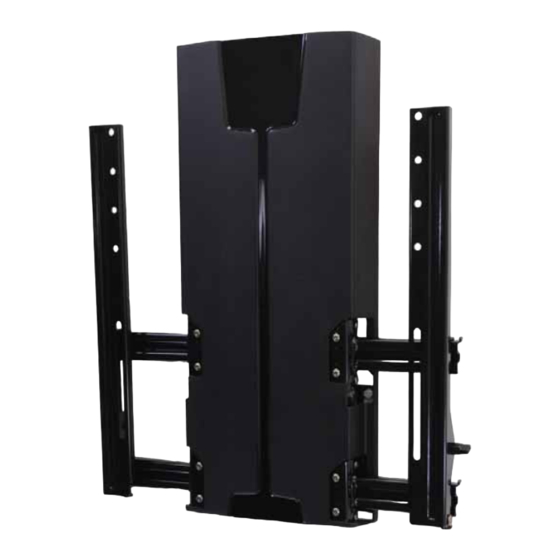

Ergotron Glide VHD Benutzerhandbuch
Inhaltsverzeichnis
Quicklinks
< 70 lbs. (31.8 kg)
VORSICHT: DIE ANGEGEBENE
MAXIMALE TRAGFÄHIGKEIT
NICHT ÜBERSCHREITEN. DIES
KANN SCHWERE VERLETZUN-
GEN ODER SACHSCHÄDEN
ZUR FOLGE HABEN!
Die aktuellste Anleitung für die Montage durch den Benutzer fi nden Sie hier: www.ergotron.com
English, Español, Français, Deutsch, Nederlands, Italiano, Svenska, 日本語, 汉语
www.ergotron.com |
USA: 1-800-888-8458
888-61-053-W-02 rev. F • 10/19
Glide VHD
Reduce
Reuse
Recycle
|
Europe: +31 (0)33-45 45 600
|
|
China: 400-120-3051
Japan: japansupport@ergotron.com
Benutzerhandbuch
Deutsch
1 of 15
Inhaltsverzeichnis
Verwandte Anleitungen für Ergotron Glide VHD
Inhaltszusammenfassung für Ergotron Glide VHD
- Seite 1 GEN ODER SACHSCHÄDEN Deutsch Recycle ZUR FOLGE HABEN! Die aktuellste Anleitung für die Montage durch den Benutzer fi nden Sie hier: www.ergotron.com English, Español, Français, Deutsch, Nederlands, Italiano, Svenska, 日本語, 汉语 www.ergotron.com | USA: 1-800-888-8458 Europe: +31 (0)33-45 45 600 China: 400-120-3051 Japan: japansupport@ergotron.com...
-
Seite 2: Benötigtes Werkzeug
Überblick über die Symbol Signalwort Gefahrenebene Gefahrensymbole Ein HINWEIS verweist auf wichtige Informationen, mit deren HINWEIS Hilfe Sie dieses Produkt besser nutzen können. Diese Symbole machen den Benutzer auf einen sicherheitsgefährdenden Zustand Der Hinweis VORSICHT verweist auf potenzielle Hardware- aufmerksam, der behoben werden muss. Alle VORSICHT schäden oder Datenverluste und informiert Sie darüber, wie Sie das Problem vermeiden können. - Seite 3 Komponenten M5 x 30mm M4 x 15mm M4 x 30mm M5 x 15mm M6 x 15mm M6 x 30mm M8 x 15mm M8 x 30mm M6-M8 x 5mm M6 x 8mm 8mm x 80mm M6-M8 x 10mm M4-M5 1/4 - 20 x 1.5” M8 x 15mm 3 of 15 888-61-053-W-02 rev.
- Seite 4 VESA-Lochmuster sollte der unterste Satz von Montageplattenlöchern in einem Abstand von 106 cm vom Fußboden angeordnet werden. Sie können die Montagehöhe je nach der Größe des Fernsehgeräts, der VESA-Position und Ihren persönlichen Wünschen anpassen. Nähere Informationen erhalten Sie vom Ergotron-Kundendienst unter der Telefonnummer 800- 888-8458, www.ergotron.com. 65”...
-
Seite 5: Monitor Befestigen
Monitor befestigen Option A (>200 mm x 200 mm) Hinweis: Für Lochmuster, die größer sind als 200 mm x 200 mm, sollten keine M4-Schrauben verwendet werden. 5 of 15 888-61-053-W-02 rev. F • 10/19... - Seite 6 Monitor befestigen Option B (200 mm x 200 mm/Gebrauch eines Adapters) M8 x 15mm A. Adapter an senkrechten Schienen befestigen B. Monitor befestigen 6 of 15 888-61-053-W-02 rev. F • 10/19...
- Seite 7 Montage an Holzpfosten 4 Löcher bohren: 2 im Pfosten und 2 in massiver Wand mit den entsprechenden Bohreinsätzen. Die Schablone so an der Wand befestigen, dass sie mindestens einen Holzpfosten abdeckt; die Montagebohrungen mit einem Bleistift markieren. 7/32” 80mm 1/2” Dübel in die Wand einsetzen Installieren Sie die beiden oberen (nicht in den Holzpfosten).
- Seite 8 Hängen Sie die Hebeeinrichtung mithilfe der Schlüssellöcher der Montageplatte an die Wand. 13mm 1/4 - 20 x 1.5” 8mm x 80mm Die Hubeinheit mit 14-20-Schrauben und Schlüsselschrauben an der Wand befestigen. Schrauben mit Schraubenschlüssel und Schraubenzieher anziehen. Installieren Sie die beiden unteren Wandschrauben und ziehen Sie diese fest.
- Seite 9 Montage in massiver Wand Die Dübel in die Wand einsetzen. Die Schablone an der Wand befestigen und die 4 Löcher bohren. Montagebohrungen mit einem Bleistift markieren. 3/8” 80mm Installieren Sie die beiden oberen Schrauben und lassen Sie dabei ca. 1,5 cm 13mm Platz zwischen dem Kopf der Schraube und der Wand.
- Seite 10 Hängen Sie die Hebeeinrichtung mithilfe der Schlüssellöcher der Montageplatte an die Wand. 13mm Die Hubeinheit mit Schlüsselschrauben an der Wand befestigen. Die Schrauben mit einem Schraubenschlüssel anziehen. Installieren Sie die beiden unteren Wandschrauben und ziehen Sie diese fest. Ziehen Sie anschließend die oberen Schrauben fest.
-
Seite 11: Schienen An Hubeinheit Befestigen
Schienen an Hubeinheit befestigen M6 x 8mm 11 of 15 888-61-053-W-02 rev. F • 10/19... -
Seite 12: Fernsehgerät An Hubeinheit Aufhängen
Fernsehgerät an Hubeinheit aufhängen HINWEIS: Für eine sichere und ordnungsgemäße Installation die Arretierschraube wie gezeigt eindrehen. 12 of 15 888-61-053-W-02 rev. F • 10/19... -
Seite 13: Kabel Verlegen
Kabel verlegen VORSICHT: Stromschlagrisiko. Um einen sicheren Gebrauch dieses Produkts sicherzustellen, achten Sie darauf, dass sich die Steckdosen oder Stromversorgungsquellen außerhalb der waagerechten Schienen befi nden. Verlegen Sie Elektrokabel nicht so, dass sie den Weg der horizontalen Schienen kreuzen. Verwenden Sie zum korrekten Verlegen Ihrer Netz-, HDMI- und AV-Kabel die unten abgebildeten Produkte. - Seite 14 Passen Sie die Montagelösung dem zusätzlichen Gewicht entsprechend an. Einstellungen sollten über den gesamten Verstellbereich gleichmäßig und leicht durchzuführen sein und an der eingestellten Position verbleiben. Lassen sich die Einstellungen nur schwer durchführen oder bleibt das Gerät nicht in der gewünschten Position, folgen Sie der Anleitung und lockern oder verstärken Sie die Spannung für eine gleichmäßige und leichte Einstellung.
- Seite 15 Reibung reduziert werden: Learn more about ergonomic computer use at: www.ergotron.com/ergonomics Für Garantie Besuch: www.ergotron.com/warranty Für Servicebesuch: www.ergotron.com Örtliche Telefonnummern für den Kundendienst fi nden Sie hier: http://contact.ergotron.com www.ergotron.com | USA: 1-800-888-8458 Europe: +31 (0)33-45 45 600 China: 400-120-3051 Japan: japansupport@ergotron.com...
