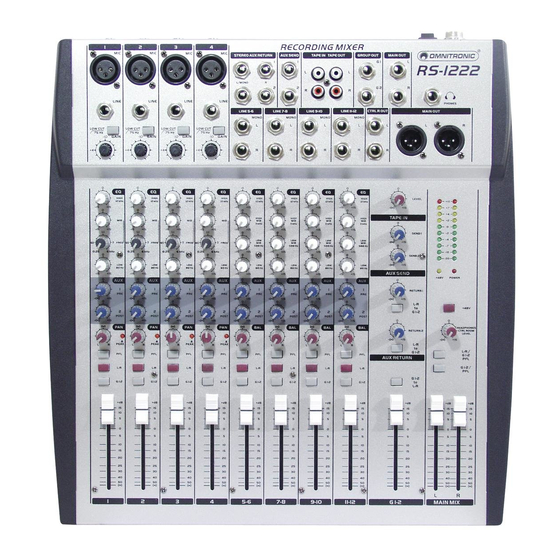

Omnitronic RS-1222 Bedienungsanleitung
Recording mixer
Vorschau ausblenden
Andere Handbücher für RS-1222:
- Bedienungsanleitung (18 Seiten) ,
- Bedienungsanleitung (31 Seiten)
Verwandte Anleitungen für Omnitronic RS-1222
Inhaltszusammenfassung für Omnitronic RS-1222
- Seite 1 BEDIENUNGSANLEITUNG USER'S MANUAL RS-1222/RS-1622 Recording mixer © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
7.1 Information on hearing loss........................24 8. CLEANING AND MAINTENANCE ......................25 9. TECHNICAL SPECIFICATIONS......................... 26 BLOCKDIAGRAMM............................27 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com 2/27 10040100_V_1_0.DOC... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für ein OMNITRONIC RS-1222/RS-1622 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Seite 4: Bestimmungsgemäße Verwendung
Das Netzteil immer als letztes einstecken. Vergewissern Sie sich, dass der Netzschalter auf „OFF“ steht, wenn Sie das Gerät ans Netz anschließen. Halten Sie das Gerät von Hitzequellen wie Heizkörpern oder Heizlüftern fern. Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. -
Seite 5: Installation
Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden. Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung! Verwenden Sie niemals Reinigungsspray, um die Fader zu reinigen. -
Seite 6: Belegung Symmetrische Xlr-Leitung
Bei den Mono-Eingangskanälen werden die Mikrofonsignale über die XLR-Buchsen angeschlossen, die Line-Signale über die Klinkenbuchsen. Bitte beachten Sie: An einen Monokanal darf immer nur eine Signalart angeschlossen werden – entweder Mic oder Line. Einen Stereo-Kanal können Sie auch mono betreiben, indem Sie nur die linke Eingangsbuchse belegen. Hier können Sie Kondensatormikrofone oder dynamische Mikrofone über eine symmetrische XLR-Leitung anschließen. -
Seite 7: Inserts
4.2 Inserts ® www.omnitronic.com INSERT 8 INSERT 7 INSERT 6 INSERT 5 INSERT 4 INSERT 3 INSERT 2 INSERT 1 Inserts sind Einschleifpunkte für Dynamikprozessoren, Equalizer oder andere Soundeffektgeräte, die das Originalsignal komplett verändern. Dazu wird das Signal aufgetrennt, nach außen geführt und nach erfolgter Soundbearbeitung wieder an der gleichen Position des Signalwegs eingeschleift. -
Seite 8: Gerätebeschreibung
AUX 2 wird abhängig von der Fadereinstellung (POST-Fader) abgegriffen und kann für Effektgeräte verwendet werden. Die Signalstärke an der AUX SEND 2-Buchse können Sie über den AUX SEND 2-Regler einstellen. Über die AUX RETURN-Buchsen werden Signale vom Effektgerät zurück in den Mix geführt. Die Signal- stärke der AUX RETURN-Buchsen können Sie über die Return-Regler einstellen. -
Seite 9: Kanalzug
5.2 Kanalzug LOW CUT Mit dem Low Cut-Schalter können Sie den Hochpassfilter aktivieren. Dieser Filter reduziert tieffrequente Geräusche wie Mikrofonschläge, Nahbesprechungseffekt, Bühnengeräusche etc. bei 75 Hz mit einer Flankensteilheit von 18 dB/Oktave. Der Bassfilter arbeitet unabhängig von den Equalizer-Einstellungen. GAIN LINE Mit dem Gain-Regler können Sie die Eingangssignale verstärken bzw. -
Seite 10: Master-Sektion
Mit dem PFL-Schalter können Sie das Signal auf den PFL-Bus routen. Dadurch lässt sich der Signalpegel visuell über die LED-Anzeige sichtbar machen und über den Kopfhörer oder die Control Room-Boxen abhören. Mit dem L-R-Schalter können sie das Signal auf den Main Mix-Fader routen. Wollen Sie einen Kanal aus dem Mix heraus nehmen, stellen Sie den L-R-Schalter auf ungedrückte Position. -
Seite 11: Power-Sektion
Power supply: Gesamtanschlusswert 25 W (max.): Power consumption (max.): OMNITRONIC SHOWEQUIPMENT GmbH, GERMANY AC INPUT POWER AC INPUT-BUCHSE Stecken Sie hier die Anschlussleitung des Netzteils ein und fixieren Sie sie mit der Überwurfmutter. NETZSCHALTER Drücken Sie den Netzschalter, um das Gerät einzuschalten. -
Seite 12: Routing
aufleuchtet, wird das Eingangssignal verzerrt. Drehen Sie in diesem Fall den Gain-Regler nach links, um den Eingangspegel zu reduzieren. Wenn Sie Equalizer-Einstellungen an diesem Kanal vornehmen wollen, stellen Sie die Regler wie gewünscht ein und wiederholen Sie Schritt 5. 10. Drücken Sie erneut den PFL-Schalter, so dass dieser sich in der ungedrückten Position befindet. 11. -
Seite 13: Kleine Hörkunde
Lärmbereich vor. Somit hat der Arbeitgeber Warnschilder aufzustellen und Gehörschutzmittel bereitzustellen. Die Arbeitnehmer haben diese zu benutzen. Bitte beachten Sie: OMNITRONIC haftet nicht für Schäden, die durch unsachgemäße Installation und übermäßige Lautstärken verursacht werden! 7.1 Kleine Hörkunde Immer mehr junge Menschen leiden unter einem Hörverlust von 25 Dezibel und mehr, überwiegend... -
Seite 14: Reinigung Und Wartung
Fachhandel vorbehalten! Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile. Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung. 9. TECHNISCHE DATEN RS-1222 RS-1622 Spannungsversorgung: 2x20 V AC, 50/60 Hz ~ 2x20 V AC, 50/60 Hz ~ über mitgeliefertes Netzteil...
