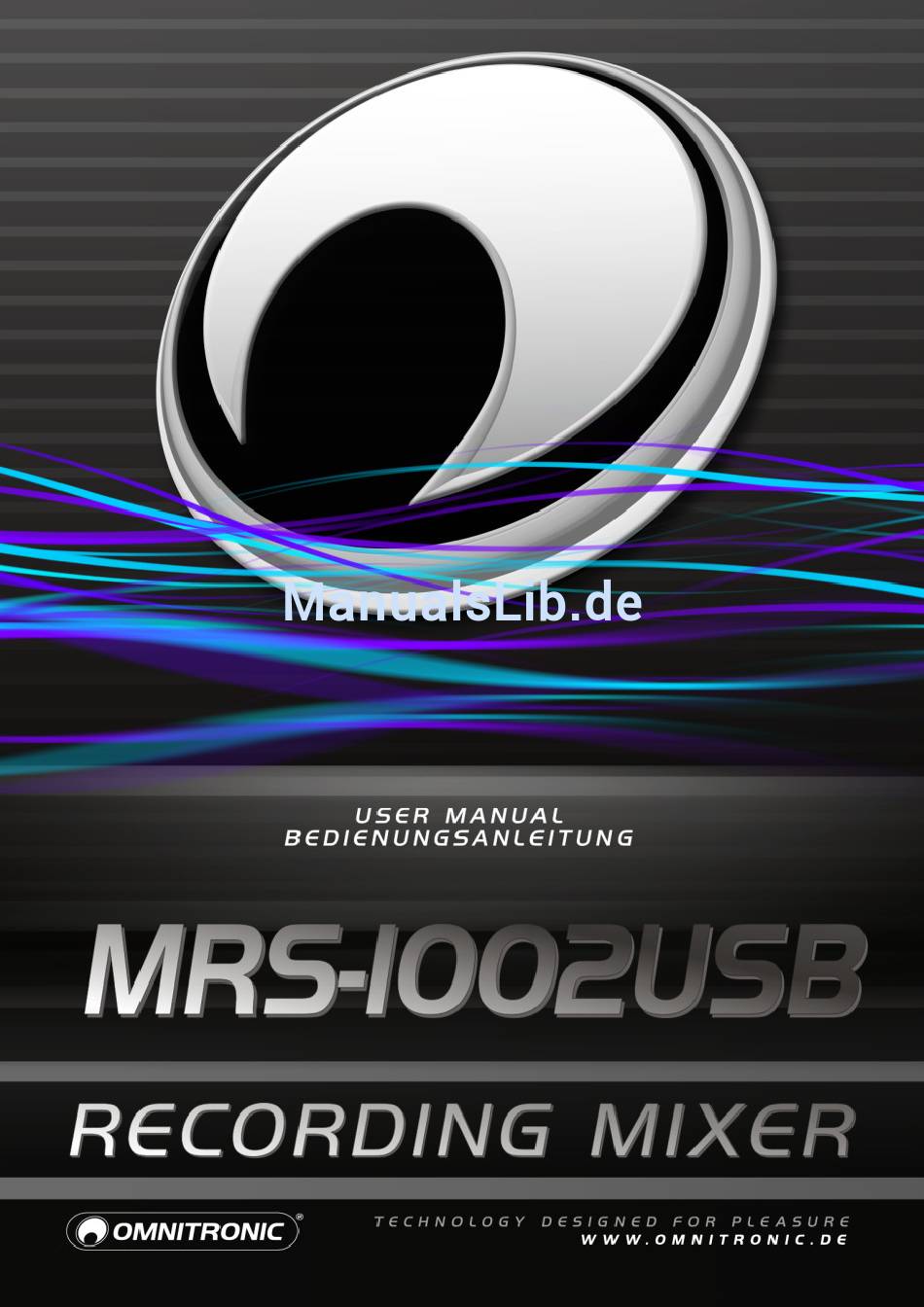

Omnitronic MRS-1002USB Bedienungsanleitung

Audiomischpult
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Omnitronic MRS-1002USB

Inhaltszusammenfassung für Omnitronic MRS-1002USB

  • Seite 2 MRS-1002USB RECORDING MIXER Kompaktes Audiomischpult • Kompaktes Audiomischpult mit 6 Eingängen und USB-Schnittstelle • Integriertes USB-Audio-Interface erlaubt Aufnahmen und Wiedergabe • mit einem Computer (PC und Mac) • Full-Duplex-USB-Port für gleichzeitige Aufnahme und Wiedergabe • 2 Mono-Eingangskanäle mit Gain-Regler, 3-fach-EQ und Pan-Regler •...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 EINFÜHRUNG ..............................4 2 SICHERHEITSHINWEISE ..........................4 3 BESTIMMUNGSGEMÄSSE VERWENDUNG ....................5 4 BEDIENELEMENTE UND ANSCHLÜSSE ....................6 5 INBETRIEBNAHME ............................9 6 REINIGUNG UND WARTUNG ........................11 7 TECHNISCHE DATEN ..........................11 ....................................Table of Contents 1 INTRODUCTION ............................12 2 SAFETY INSTRUCTIONS ...........................

  • Seite 4: Einführung

    EINFÜHRUNG Wir freuen uns, dass Sie sich für ein Produkt von OMNITRONIC entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. Bitte bewahren Sie diese Bedienungsanleitung für weiteren Gebrauch auf.

  • Seite 5: Bestimmungsgemässe Verwendung

    BESTIMMUNGSGEMÄSSE VERWENDUNG Der MRS-1002USB ist ein kompakter Audiomixer mit USB-Schnittstelle für die Aufnahme und Wiedergabe mit einem Computer (PC und Mac). Der Mixer verfügt über zwei Mono-Eingangskanäle mit Mikrofon-/Line- Eingang und vier Stereo-Eingangskanäle mit Line-Eingang. Außerdem sind ein Effektweg, Anschlüsse für einen Recorder und separate Ausgänge für eine PA-Anlage und eine Monitoranlage vorhanden.

  • Seite 6: Bedienelemente Und Anschlüsse

    BEDIENELEMENTE UND ANSCHLÜSSE...
  • Seite 7 Mikrofoneingang MIC IN Symmetrische XLR-Buchse für die Mono-Kanäle zum Anschluss eines Mikrofons. Für Konden- satormikrofone lässt sich über die Taste PHANTOM eine 48-V-Phantomspeisung aktivieren. Eingang LINE IN Symmetrische 6,3-mm-Klinkenbuchse für die Mono-Kanäle zum Anschluss von Geräten mit Line- Pegel (z. B. Musik-instrument). Eingang LINE IN Symmetrische 6,3-mm-Klinkenbuchsen L/R für die Stereo-Kanäle zum Anschluss von Geräten mit Line-Pegel (z.
  • Seite 8 Betriebsanzeige Pegelregler MASTER AUX SEND Regelt den Pegel des Gesamtsignals des Effektwegs am Ausgang AUX SEND. LED-Pegelanzeige 4-fache LED-Anzeigen für den Pegel des Mastersignals oder des Eingangssignals der Buchsen CD/TAPE INPUT und der USB-Buchse bei gedrückter Taste TAPE TO CTRL RM/PHONES. Taste PHANTOM 48V mit LED Bei gedrückter Taste wird für alle Mikrofoneingänge MIC eine 48-V-Phantomspeisung zugeschaltet, die zumeist für Kondensatormikrofone benötigt wird (LED leuchtet).

  • Seite 9: Inbetriebnahme

    INBETRIEBNAHME Ein- und Ausschalten Stellen Sie vor dem Einschalten die Ausgangsregler MASTER LEVEL und CTRL RM auf Minimum, um Einschaltgeräusche zu vermeiden. Schalten Sie bei Verwendung von phantomgespeisten Mikrofonen die Phantomspeisung (+48 V) an den XLR-Eingängen zu. Drücken Sie dazu die Taste PHANTOM 48V. Die Kontrollanzeige neben der Taste leuchtet.
  • Seite 10 Netzkabel geerdet ist (z. B. Verstärker), können aufgrund von Masseschleifen Brummstörungen auftreten. Um diese Störungen zu beseitigen, verbinden Sie den Mixer über einen Massetrennfilter (z. B. OMNITRONIC LH-082) mit dem Gerät. Effektweg einstellen Das Effektgerät muss am Ausgang AUX SEND und am Eingang STEREO AUX RETURN angeschlossen sein.

  • Seite 11: Reinigung Und Wartung

    REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich keine zu wartenden Teile.

  • Seite 12: Introduction

    INTRODUCTION Thank you for having chosen an OMNITRONIC product. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. Please keep this manual for future needs.

  • Seite 13: Operating Determinations

    OPERATING DETERMINATIONS The MRS-1002USB is a compact audio mixer with USB interface for recordings and playback of digital audio files with a computer (PC and Mac). The mixer is equipped with two mono input channels with mic/line input and four stereo input channels with line input. In addition, connections for a recorder, separate outputs for a PA system and a monitor system and an effect way are available.

  • Seite 14: Operating Elements & Connections

    OPERATING ELEMENTS & CONNECTIONS...
  • Seite 15 Microphone input MIC IN Balanced XLR connector for the mono channels to connect a microphone. For condenser microphones, a 48 V phantom power can be activated with the PHANTOM 48V switch. Input LINE IN Balanced 6.3 mm jack for the mono channels to connect audio units with line level (e.g. musical instrument).
  • Seite 16 LED level indicators 4-digit LED level indicators for the level of the master signal or the signal at the input CD/TAPE INPUT and the USB port with the button TAPE/USB TO CTRL RM/PHONES pressed. Button PHANTOM 48V with LED When engaged, a 48 V phantom power is switched on for all microphone inputs MIC which most condenser microphones require.

  • Seite 17: Setting Into Operation

    SETTING INTO OPERATION Switching on and off Prior to switching on, turn the output controls MASTER LEVEL und CTRL RM to minimum to avoid damage to the hearing by a volume which is too high when switching on. If condenser microphones are connected, press the button PHANTOM 48V to switch on a 48 V phantom power for all XLR jacks.
  • Seite 18 Note: If the mixer is connected to both a computer and to a unit grounded via the mains cable (e.g. amplifier), noise interference may occur due to ground loops. To eliminate this interference, a ground isolator (e. g. OMNITRONIC LH-082) may be used to connect the mixer to the unit. Adjusting the Effect Send Way Connect the effect unit to the output AUX SEND and to the input STEREO AUX RETURN of an input.

  • Seite 19: Cleaning And Maintenance

    CLEANING AND MAINTENANCE DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the product. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents! There are no serviceable parts inside the device. Maintenance and service operations are only to be carried out by authorized dealers.
  • Seite 20 © © © © OMNITRONIC 201 OMNITRONIC 2014 4 4 4 OMNITRONIC 201 OMNITRONIC 201 Technische Änderungen und Irrtum vorbehalten. Every information is subject to change without prior notice. 00083727.DOCX Version 1.0...
