Schritte
1. Trennen Sie die Kabel der Stromversorgungseinheit von den Verlängerungskabeln der Stromversorgungseinheit auf der rechten
Seite des Computers.
2. Notieren Sie sich die Kabelführung, wenn Sie die Netzteilkabel durch die Aussparung auf der rechten Seite des Computers
entfernen.
3. Legen Sie den Computer auf die rechte Seite.
4. Lösen Sie die Kabel des Netzteils aus der Halteklammer.
5. Drücken Sie auf die Freigabeklammern an den Netzteilanschlüssen und trennen Sie die Netzteilkabel von der Systemplatine.
6. Drücken Sie auf die Freigabeklammern an den Netzanschlüssen der Grafikkarte und trennen Sie die Netzkabel der Grafikkarte
von der Stromversorgungseinheit.
7. Schieben Sie die Verriegelung in die entriegelte Position und heben Sie die Grafikkartenhalterung von der Grafikkarte ab.
8. Entfernen Sie die zwei Schrauben (#6-32x1/4"), mit denen die Halterung der Stromversorgungseinheit an der
Stromversorgungseinheit befestigt ist.
9. Schieben und heben Sie die Halterung der Stromversorgungseinheit von der Stromversorgungseinheit.

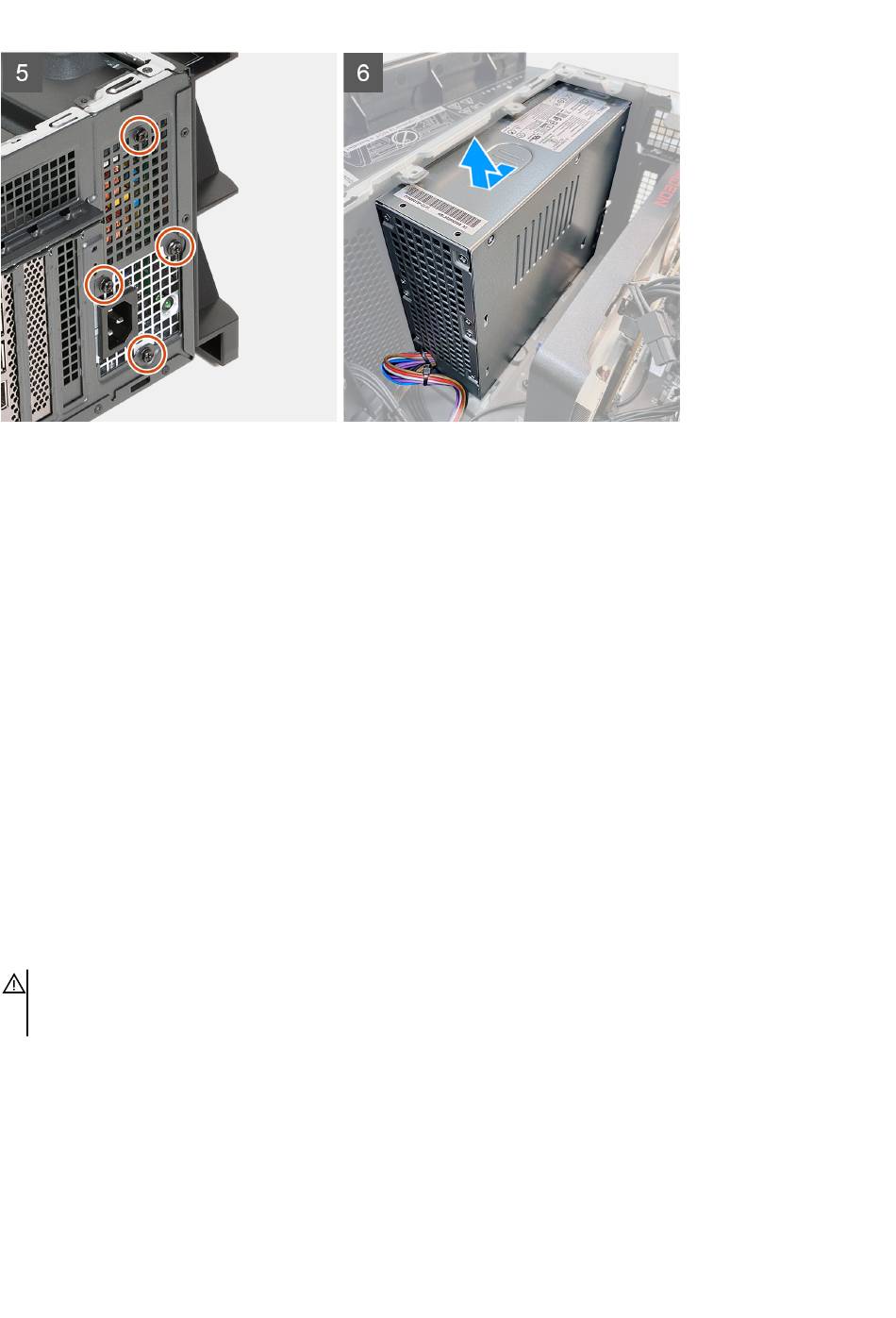

10. Lösen Sie die vier Schrauben (#6-32x1/4"), mit denen die Stromversorgungseinheit am Gehäuse befestigt wird.
11. Schieben und heben Sie das Netzteil zusammen mit den Kabeln aus dem Gehäuse.

Installieren der Stromversorgungseinheit

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
WARNUNG: Die Kabel und Ports auf der Rückseite des Netzteils sind farblich gekennzeichnet, um die unterschiedliche
Wattleistung anzugeben. Stellen Sie sicher, dass Sie das Kabel mit dem richtigen Port verbinden. Eine falsche Verbindung
kann zu Schäden des Netzteils und/oder der Systemkomponenten führen.
Info über diese Aufgabe
Die nachfolgenden Abbildungen zeigen die Position des Netzteils und bieten eine visuelle Darstellung des Installationsverfahrens.
