Info über diese Aufgabe
ANMERKUNG: Diese Vorgehensweise gilt nur für Computer mit installiertem 2280-Solid-State-Laufwerk in SSD-Steckplatz
zwei.
ANMERKUNG: Je nach bestellter Konfiguration unterstützt Ihr Computer entweder ein 2230-Solid-State-Laufwerk oder ein
2280-Solid-State-Laufwerk im SSD-Steckplatz zwei.
Wenn Sie Ihr 2280-Solid-State-Laufwerk durch ein 2230-Solid-State-Laufwerk ersetzen möchten, muss die SSD-
Laufwerksschraubenhalterung so verschoben werden, dass sie in das M.2 2230-Solid-State-Laufwerk passt.
Befolgen Sie das Verfahren unter
Laufwerk zu installieren.

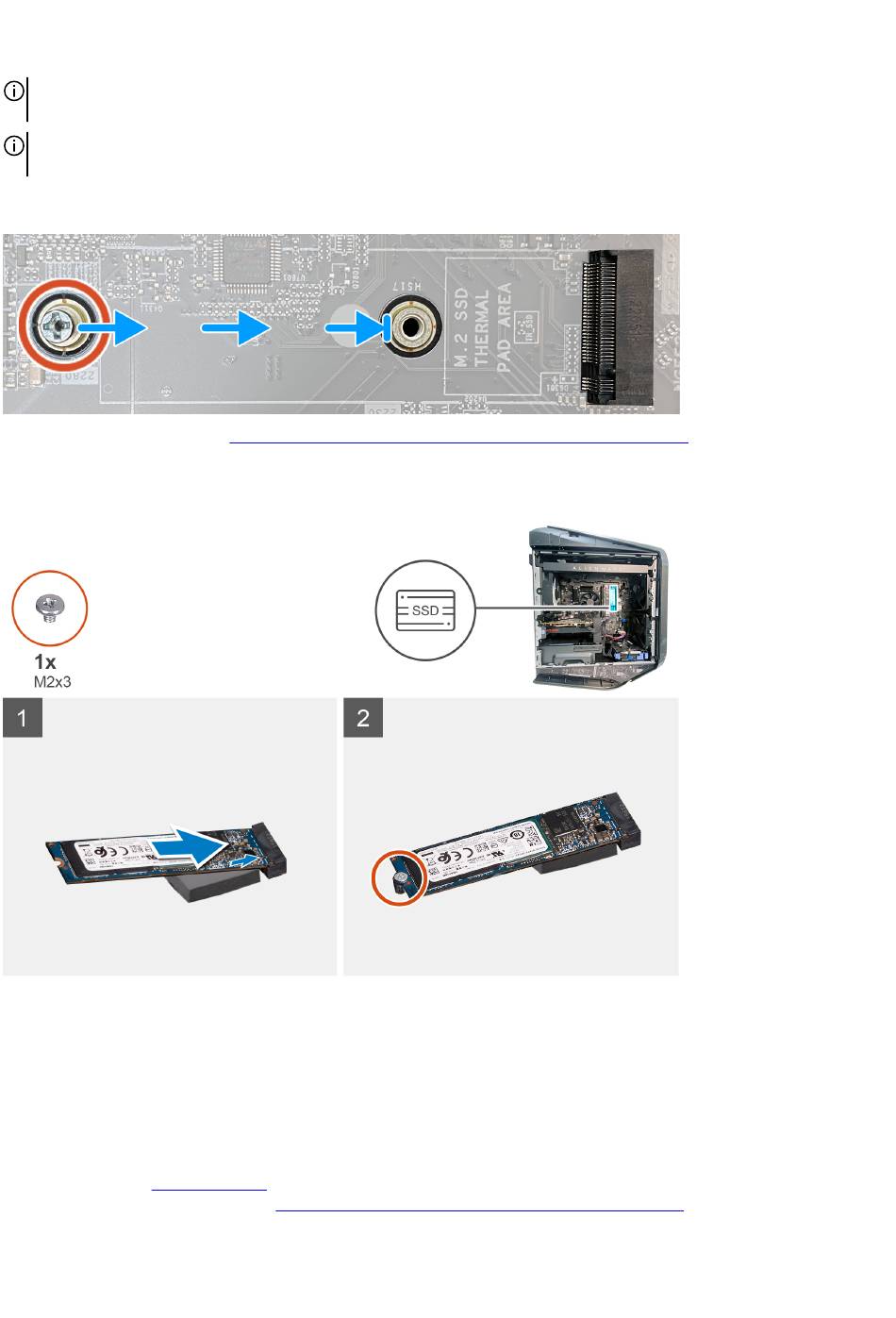

Die folgenden Abbildungen zeigen die Position des 2280-Solid-State-Laufwerks, das in SSD-Steckplatz zwei installiert ist, und
stellen das Installationsverfahren bildlich dar.
Schritte
1. Richten Sie die Kerbe am 2280-Solid-State-Laufwerk auf die Lasche am SSD-Steckplatz zwei auf der Hauptplatine aus.
2. Schieben Sie das 2280-SSD-Laufwerk in einem 45°-Winkel in die Hauptplatine ein.
3. Drücken Sie das andere Ende des 2280-SSD-Laufwerks herunter und bringen Sie die Schraube (M2x3) wieder an, mit der das
2280-SSD-Laufwerk an der Hauptplatine befestigt ist.
Nächste Schritte
1. Installieren Sie die linke
2. Befolgen Sie die Anweisungen unter
3. Überprüfen Sie, ob das Speichergerät ordnungsgemäß installiert ist (optional):
52
Installieren des 2230-Solid-State-Laufwerks in SSD-Steckplatz
Abdeckung.
Nach der Arbeit an Komponenten im Inneren des
zwei, um ein 2230-Solid-State-
Computers.
