Schritte
1. Trennen Sie die Festplatten-Datenkabel von der Systemplatine.
2. Trennen Sie die Prozessorstromkabel von der Hauptplatine.
3. Trennen Sie die Netzkabel der Hauptplatine von der Hauptplatine.
4. Trennen Sie das Netzkabel des oberen Gehäuselüfters von der Hauptplatine.
5. Trennen Sie das Netzkabel des hinteren Gehäuselüfters von der Hauptplatine.
6. Trennen Sie das Netzkabel der Seitenbeleuchtung von der Hauptplatine.
7. Trennen Sie das SATA-Netzkabel von der Hauptplatine.
8. Trennen Sie alle Kabel, die mit der Systemplatine verbunden sind.
ANMERKUNG: Notieren Sie sich vor dem Entfernen aller Kabel die Kabelführung, sodass Sie sie nach dem Wiedereinbau
des Netzteils wieder korrekt verlegen können. Informationen zu den Hauptplatinenanschlüssen finden Sie unter
„Komponenten der
ANMERKUNG: Notieren Sie sich vor dem Entfernen aller Kabel die Kabelführung, sodass Sie sie nach dem Wiedereinbau
des Netzteils wieder korrekt verlegen können.
9. Entfernen Sie die neun Schrauben (#6-32x1/4"), mit denen die Hauptplatine an den Abstandhaltern am Gehäuse befestigt ist.
10. Lösen Sie die Schraube (#6-32x1/4"), mit der die vordere I/O-Halterung am Gehäuse befestigt ist, und entfernen Sie die
vordere I/O-Halterung.
11. Halten Sie den Rand der Hauptplatine fest, an dem sich die vorderen I/O-Ports befinden.
12. Halten Sie den Rand der Hauptplatine fest, an dem sich die hinteren I/O-Ports befinden.

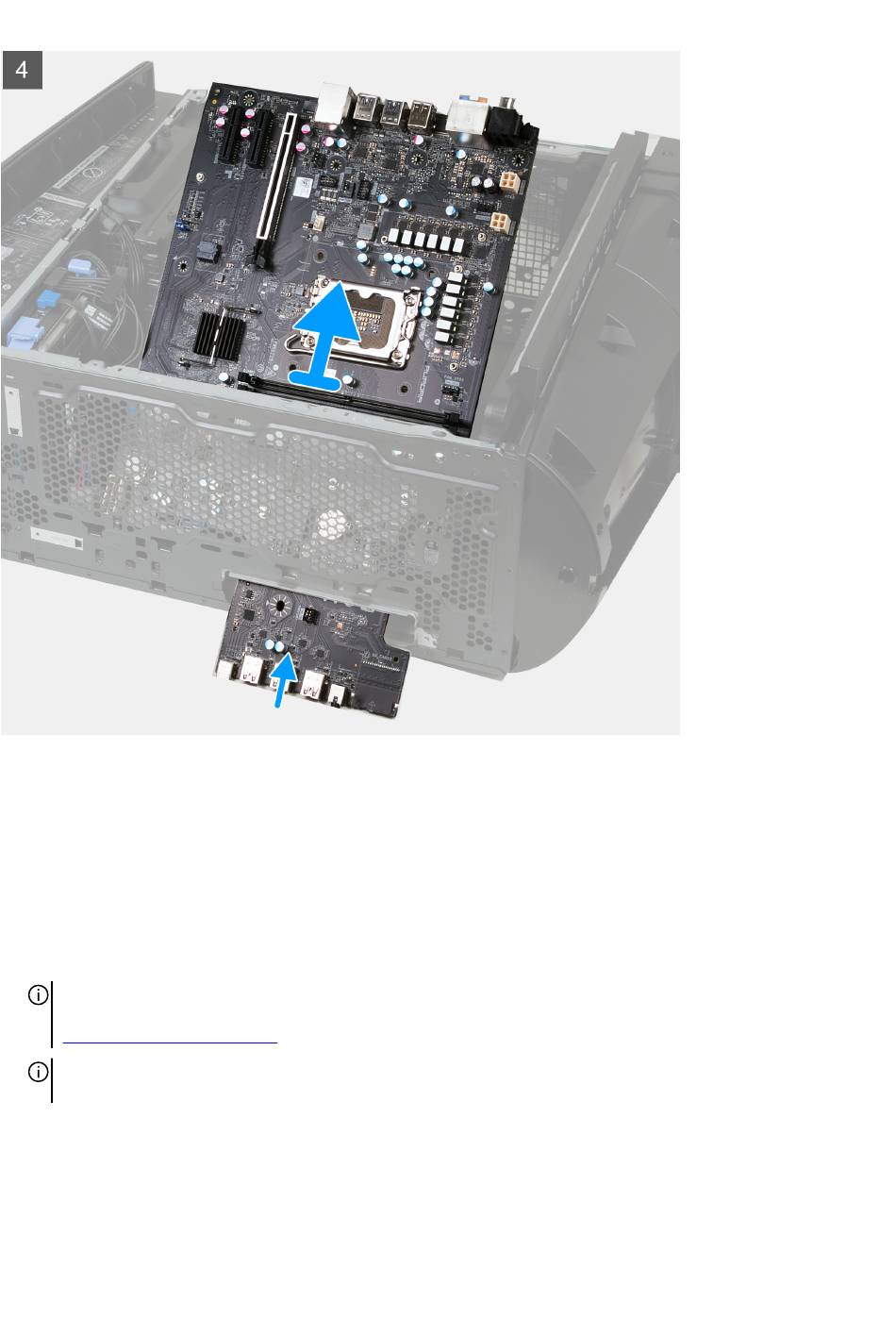

13. Heben Sie die Hauptplatine schräg aus dem Gehäuse an und nehmen Sie sie aus dem Gehäuse.
84
Hauptplatine".
