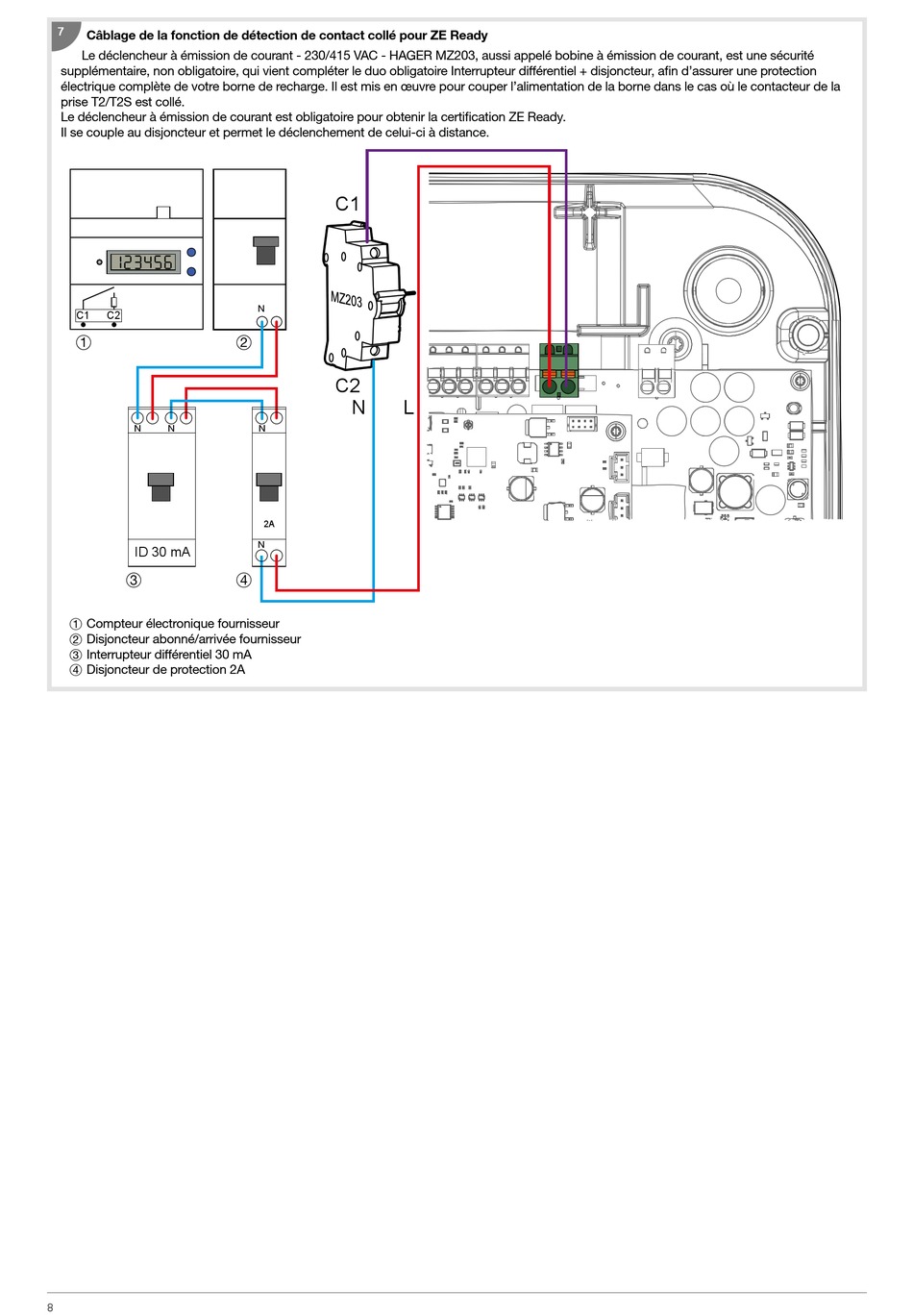

Câblage de la fonction de détection de contact collé pour ZE Ready
Le déclencheur à émission de courant - 230/415 VAC - HAGER MZ203, aussi appelé bobine à émission de courant, est une sécurité
supplémentaire, non obligatoire, qui vient compléter le duo obligatoire Interrupteur différentiel + disjoncteur, afin d'assurer une protection
électrique complète de votre borne de recharge. Il est mis en œuvre pour couper l'alimentation de la borne dans le cas où le contacteur de la
prise T2/T2S est collé.
Le déclencheur à émission de courant est obligatoire pour obtenir la certification ZE Ready.
Il se couple au disjoncteur et permet le déclenchement de celui-ci à distance.
C1
C2
1
N
N
ID 30 mA
3
1 Compteur électronique fournisseur
2 Disjoncteur abonné/arrivée fournisseur
3 Interrupteur différentiel 30 mA
4 Disjoncteur de protection 2A
