- Seite 1 LCO304 Leitfähigkeits Handmessgerät Betriebsanleitung Europäische Katalognummer: EU Anschluss: 663-0349 Version: 1.0 Ausgegeben: 07.01.2019...
-
Seite 2: Inhaltsverzeichnis
Bestimmungsgemäße Verwendung...................... 9 Qualifiziertes Personal.......................... 9 Beschreibung............................ 10 Lieferumfang............................ 10 Funktionsbeschreibung........................ 10 Produkt auf einen Blick........................ 11 Das LCO304 ............................ 11 Anzeigeelemente .......................... 11 Bedienelemente.......................... 11 Grundlagen zur Messung......................... 13 Leitfähigkeitsgrundlagen........................ 13 Leitfähigkeitsmessung ........................ 13 Messung des spezifischen Widerstandes................... 13 Elektroden / Messzelle........................ - Seite 3 Inhaltsverzeichnis 8.2.4 Justieren des Messeinganges ...................... 21 8.2.5 Parameter des Justagemenüs konfigurieren .................. 21 Fehler- und Systemmeldungen ....................... 24 Entsorgung............................ 25 Technische Daten .......................... 26 Service ............................... 27 12.1 Web-Ressourcen .......................... 27 12.2 Vertriebspartner .......................... 28 B-H87.0.02.DB101-1.0 3 / 29...
-
Seite 4: Gesetzliche Adresse Des Herstellers
1 | Gesetzliche Adresse des Herstellers LCO304 1 Gesetzliche Adresse des Herstellers VWR International byba Researchpark Haasrode 2020 Geldenaaksebaan 464 B-3001 Leuven Phone: + 32 16 385011 http://be.vwr.com 4 / 29 B-H87.0.02.DB101-1.0... -
Seite 5: Über Diese Dokumentation
Produkt. 2.3 Gewährleistung VWR gewährleistet, dass dieses Produkt ab Lieferung zwei (2) Jahre frei von Material- und Herstellungsfehlern ist. Liegt ein Fehler vor, entscheidet VWR nach eigenem Er- messen, das Produkt kostenlos zu reparieren oder auszutauschen oder dem Kunden den Kaufpreis des Produkts zu erstatten, sofern es innerhalb des Gewährleistungs-... -
Seite 6: Inhaltliche Richtigkeit Und Korrektheit
2 | Über diese Dokumentation LCO304 Handlungen vorzunehmen, oder dafür, dass die notwendigen Genehmigungen oder Bewilligungen nicht erteilt werden, es sei denn, eine entsprechende Ablehnung ist auf einen Mangel des Produktes zurückzuführen. 2.5 Inhaltliche Richtigkeit und Korrektheit Dieses Dokument wurde Inhaltlich auf Richtigkeit und Korrektheit geprüft und unter- liegt einem kontinuierlichen Korrektur- und Wartungsprozess. - Seite 7 LCO304 Über diese Dokumentation | 2 – Ab V1.3 Die genaue Produktbezeichnung entnehmen Sie bitte dem Typenschild auf der Rück- seite des Produktes. HINWEIS Informationen zum Softwarestand erhalten Sie, indem Sie beim Einschalten des Pro- dukts die Eintaste für länger als 5 Sekunden gedrückt halten. In der Hauptanzeige wird die Serie, in der Nebenanzeige der Softwarestand des Produkts angezeigt.
-
Seite 8: Sicherheit
3 | Sicherheit LCO304 3 Sicherheit 3.1 Erläuterung der Sicherheitssymbole GEFAHR Symbol warnt vor unmittelbar drohender Gefahr, Tod, schweren Körperverletzungen bzw. schweren Sachschäden bei Nichtbeachtung. VORSICHT Symbol warnt vor möglichen Gefahren oder schädlichen Situationen, die bei Nichtbe- achtung Schäden am Gerät bzw. an der Umwelt hervorrufen. -
Seite 9: Bestimmungsgemäße Verwendung
LCO304 Sicherheit | 3 VORSICHT Fehlverhalten! Wenn anzunehmen ist, dass das Produkt nicht mehr gefahrlos betrieben werden kann, so ist es außer Betrieb zu setzen und vor einer weiteren Inbetriebnahme durch Kennzeichnung zu sichern. Die Sicherheit des Benutzers kann durch das Gerät beein- trächtigt sein, wenn es z.B. -
Seite 10: Beschreibung
4 | Beschreibung LCO304 4 Beschreibung 4.1 Lieferumfang Bitte überprüfen Sie die Vollständigkeit Ihres Produktes nach dem Öffnen der Verpa- ckung. Sie sollten folgende Komponenten vorfinden: – Kurzanleitung – Handmessgerät, betriebsbereit inklusive Batterien – Fest angeschlossene Leitfähigkeits-Messzelle 4.2 Funktionsbeschreibung Das Produkt bietet Präzision, Schnelligkeit und Zuverlässigkeit in einem kompakten ergonomischen Gehäuse. -
Seite 11: Produkt Auf Einen Blick

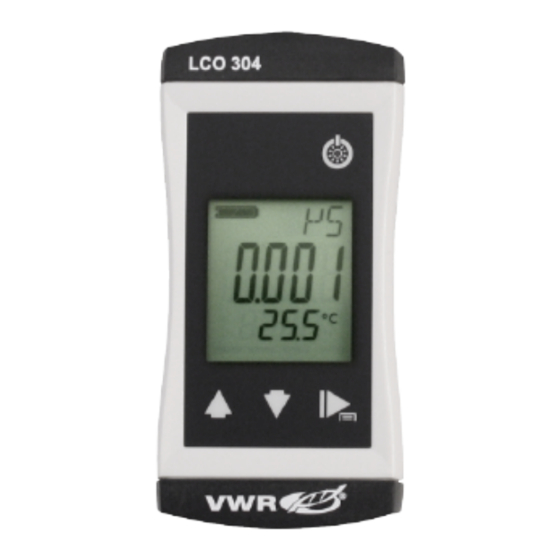

LCO304 Produkt auf einen Blick | 5 5 Produkt auf einen Blick 5.1 Das LCO304 LCD Anzeige LCO304 LCO304 5.2 Anzeigeelemente Anzeige Batterieanzeige Bewertung des Batteriezustandes Einheitenanzeige Anzeige der Einheiten gegebenenfalls mit Instabil- symbol oder Art des Modus Min/Max/Hold Hauptanzeige Messwert des aktuellen Leitfähigkeit Wertes oder... - Seite 12 5 | Produkt auf einen Blick LCO304 Lang drücken Zurücksetzen des Min-/Max- Wertes auf aktuellen Messwert Beide gleichzeitig Anzeige drehen, Überkopfanzeige Funktionstaste Kurz drücken Messwert einfrieren Rückkehr zur Messwertanzeige Nächsten Parameter aufrufen Lang drücken 2s Menü aufrufen, eingefrorener Messwert wird ange- zeigt Menü...
-
Seite 13: Grundlagen Zur Messung
LCO304 Grundlagen zur Messung | 6 6 Grundlagen zur Messung 6.1 Leitfähigkeitsgrundlagen Leitfähigkeit γ Die Leitfähigkeit ist die Fähigkeit eines Materials, elektrischen Strom zu leiten. Sie ist ebenfalls der Kehrwert des spezifischen Widerstandes. Hingegen der Leitwert ist der Kehrwert des gemessenen Widerstandes R. -
Seite 14: Kalibrieren / Justieren Der Messzelle
6 | Grundlagen zur Messung LCO304 2-Pol Messzelle 4-Pol Messzelle 2-Pol Edelstahl-Messzelle für niedrige Leitfähigkeiten <100µS z.B. Rein- und Reinst- wasser, Kesselwasser, Osmose und Filtertechnik 6.4.2 Kalibrieren / Justieren der Messzelle Besonders bei rauem Einsatz und durch Alterungsprozesse verändert sich die Zell- konstante von Messzellen. - Seite 15 LCO304 Grundlagen zur Messung | 6 Formel = ((LF - LF ) * 100%) / ((T1 – T2) * LF = Wert der im Menu Konfiguration in Parameter TLIN eingegeben wird. = Leitfähigkeit bei Temperatur 1 = Leitfähigkeit bei Temperatur 2 B-H87.0.02.DB101-1.0...
-
Seite 16: Wartung
7 | Wartung LCO304 7 Wartung 7.1 Betriebs- und Wartungshinweise HINWEIS Produkt und Leitfähigkeitsmesszelle müssen pfleglich behandelt werden und gemäß den technischen Daten eingesetzt werden. Nicht werfen oder aufschlagen. HINWEIS Bei Lagerung des Produktes über 50 °C, sowie nicht Benutzen für längere Zeit müs- sen die Batterien entnommen werden. - Seite 17 LCO304 Wartung | 7 VORSICHT Beschädigung! Ein unterschiedlicher Ladezustand der Batterien kann zum Auslaufen und dadurch zur Beschädigung des Produktes führen. – Neue, qualitativ hochwertige Batterien verwenden! – Keine unterschiedlichen Typen von Batterien verwenden! – Leere Batterien entnehmen und an dafür vorgesehenen Sammelstellen abgeben! HINWEIS Unnötiges Aufschrauben gefährdet u.a.
-
Seite 18: Bedienung
8 | Bedienung LCO304 8 Bedienung 8.1 Inbetriebnahme 8.1.1 Erläuterung Beschreibung Durch die Ein-/ Austaste wird das Produkt eingeschaltet, gegebenenfalls muss das Produkt noch konfiguriert werden. Siehe Konfiguration [} S. 18]. Voraussetzung – Ausreichend volle Batterien sind in das Produkt eingelegt. Handlungsanweisung –... -
Seite 19: Parameter Des Konfigurationsmenüs Konfigurieren
LCO304 Bedienung | 8 2. In der Anzeige erscheint (ONF. Lassen Sie die Funktionstaste los. 3. Durch jeweils kurzes Drücken der Funktionstaste, können Sie durch die Parameter blättern. Wählen Sie so den Parameter aus, den Sie konfigurieren möchten. 4. Wenn Sie den gewünschten Parameter gewählt haben, verändern Sie über die Auftaste sowie die Abtaste den Parameter auf den gewünschten Wert. - Seite 20 8 | Bedienung LCO304 TCOR Leitfähigkeitsmessung nicht kompensieren Nichtlineare Funktion für natürliche Wässer nach EN 27888 (ISO 7888) Grund-, Oberflächen- oder Trinkwasser Kompensation schwacher NaCI-Lösungen nur in NACI Rein- und Reinstwasser Lineare Temperaturkompensation Kompensationskoeffizient TL,N Temperaturkompensationskoeffizient in %/K 0.300 .. 3.000 Referenztemperatur für Temperaturkompensation...
-
Seite 21: Justieren Des Messeinganges
LCO304 Bedienung | 8 HINWEIS Wird länger als 2 Minuten keine Taste gedrückt, wird die Konfiguration beendet. Alle bisherigen Änderungen werden nicht gespeichert. In der Anzeige erscheint C.END. 8.2.4 Justieren des Messeinganges Beschreibung Mit der Nullpunktkorrektur und der Steigungskorrektur kann der Temperatureingang justiert werden. - Seite 22 8 | Bedienung LCO304 Darstellung Parameter Werte Bedeutung Nullpunktkorrektur T.OF Keine Nullpunktkorrektur 0.00 Nullpunktkorrektur in °C bzw. bei °F -9,00 .. 9,00 -5.00 .. 5.00 Steigungskorrektur der Temperatur T.SL 0.00 Keine Steigungskorrektur Steigungskorrektur in % -5.00 .. 5.00 Steigungskorrektur für Leitfähigkeitswert T.SL...
- Seite 23 LCO304 Bedienung | 8 – S(L = Sollwert / Anzeigewert – S(L = 84 µS/cm / 82,5 µS/cm = 1,018 HINWEIS Die genauesten Ergebnisse können erreicht werden, wenn die Kontrolllösung auf 25 °C temperiert wird. Bei Abweichenden Temperaturen muss der Tabellenwert der ent- sprechenden Temperatur al Sollwert verwendet werden.
-
Seite 24: Fehler- Und Systemmeldungen
9 | Fehler- und Systemmeldungen LCO304 9 Fehler- und Systemmeldungen Anzeige Bedeutung Mögliche Ursachen Abhilfe Bereichsumschal- Messzelle defekt Einschwingvorgang der Re- ---- tung oder Messwert gelung abwarten Verunreinigungen instabil oder Luftblasen Liegt der Messwert im zu- Messwert weit au- lässigen Bereich ßerhalb des Mess-... -
Seite 25: Entsorgung
LCO304 Entsorgung | 10 10 Entsorgung HINWEIS Dieses Produkt ist mit dem Symbol der „durchgestrichenen Mülltonne“ versehen. Das bedeutet, dass dieses Produkt nicht mit dem Restmüll entsorgt werden darf. Stattdes- sen ist es in Ihrer Verantwortung, das Produkt am Ende der Nutzungsdauer ordnungs- gemäß... -
Seite 26: Technische Daten
11 | Technische Daten LCO304 11 Technische Daten Messbereich Leitfähigkeit 0,000 .. 2,000 µS/cm 0,00 .. 20,00 µS/cm 0,0 .. 100,0 µS/cm Spezifischer Wider- 10,0 .. 200,0 kΩ/cm stand 0,010 .. 2,000 MΩ/cm 0,01 .. 20,00 MΩ/cm Salinität Temperatur -5,0 .. +105,0 °C (23,0 .. +221,0 °F) – die Leitfähigkeitsmesszel- len dürfen kurzzeitig bis 100 °C und dauerhaft bis 80 °C einge-... -
Seite 27: Service | 12
– VWR Online-Katalog sowie Informationen über Zubehör und zugehörige Produkte – Weiterführende Produktinformationen und Sonderangebote Kontakt Wenn Sie Informationen oder technische Unterstützung benötigen, wenden Sie sich an Ihr VWR Vertriebszentrum oder besuchen Sie unsere Website unter www.vwr.com. B-H87.0.02.DB101-1.0 27 / 29... -
Seite 28: Vertriebspartner
Veetee Business Park Pražská 442 CZ - 281 67 Stříbrná Skalice Irland / Nord Irland Spanien Tel.: +420 321 570 321 VWR International Ltd / VWR International VWR International Eurolab S.L. Email: info.cz@vwr.com (Northern Ireland) Ltd C/ Tecnología 5-17 Orion Business Campus A-7 Llinars Park Dänemark... - Seite 29 LCO304 Service | 12 Frankreich Niederlande Großbritannien VWR International S.A.S. VWR International B.V. VWR International Ltd Le Périgares – Bâtiment B Postbus 8198 Customer Service Centre 201, rue Carnot 1005 AD Amsterdam Hunter Boulevard 94126 Fontenay-sous-Bois cedex Tel.: +31 020 4808 400 Magna Park Tel.: 0 825 02 30 30* (national)
