6 Wartung
Anweisungen sorgfältig lesen.
Abfall ordnungsgemäß entsorgen.
Immer Ersatz-Profilringe bereithalten.

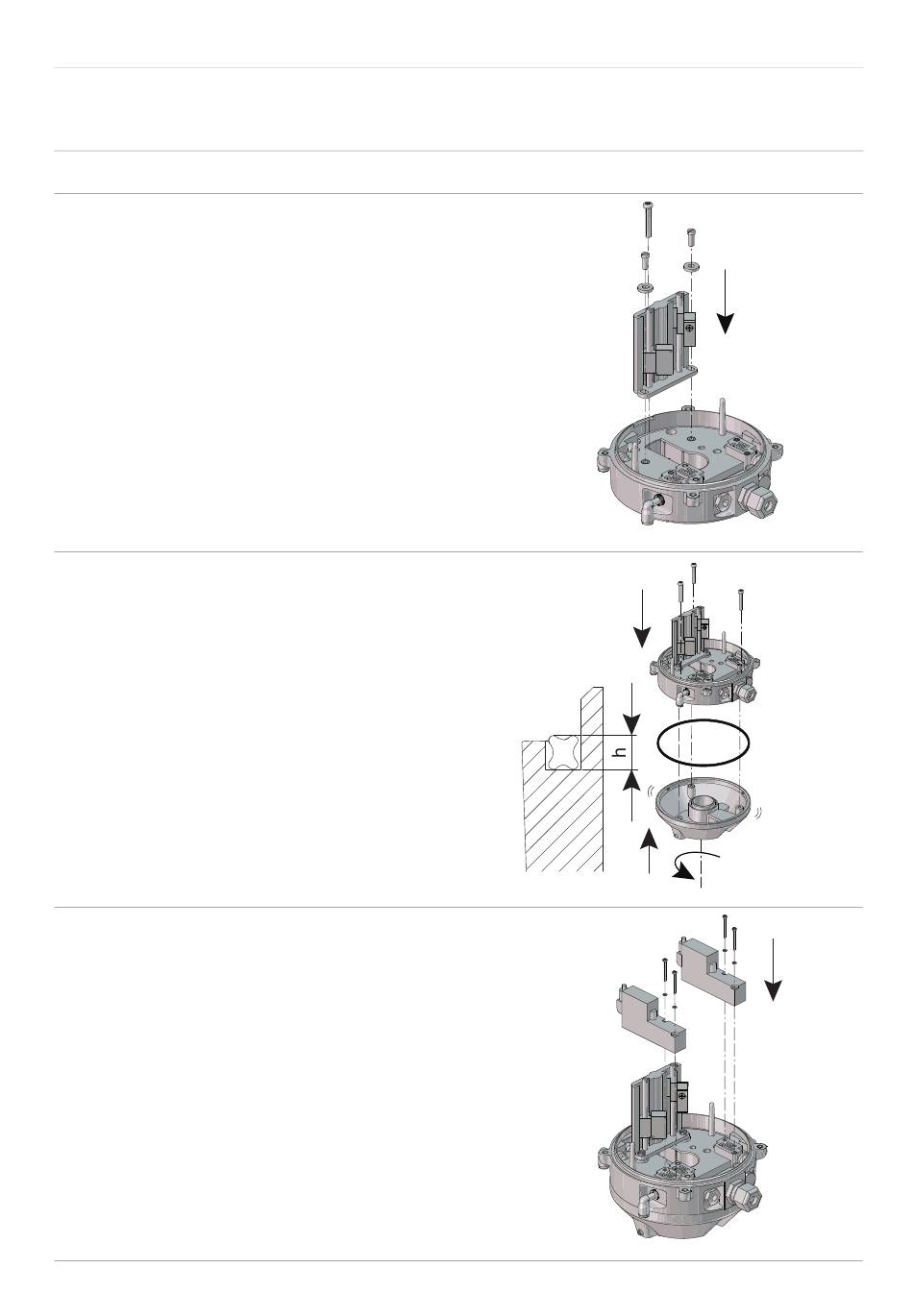

6.2 Zusammenbau des ThinkTop Basic Intrinsically Safe
Schritt 1
Die Sensoreinheit in der Basis auf den vier Unterlegscheiben
platzieren, zwei unter jeder Seite, und die Schrauben anziehen
(Anzugsmoment: 1 Nm).
Schritt 2
1. Den schwarzen Profildichtring wieder einsetzen.
2. Basis mit Adapter verbinden, indem der Adapter etwas
gegen den Uhrzeigersinn gedreht wird; anschließend die vier
Schrauben anziehen (2 Nm).
ACHTUNG!
Profildichtring in der Nut NICHT verdrehen!
Der Querschnitt des Profilrings ist nicht quadratisch.
Der höchste (h) Teil muss wie gezeigt platziert werden.
Schritt 3
1. Magnetventile (bis zu zwei) durch neue ersetzen.
2. Schrauben anziehen (0,2 Nm).
14
2050-0036
2050-0039
Hinweis:
Bajonettver-
schluss drehen!
2050-0033
2050-0041
