5.3 Elektrische Anschlüsse, intern
Elektrischer Anschluss
ThinkTop Basic Intrinsically Safe muss immer an einen
eigensicheren Stromkreis angeschlossen werden.
Sensor
Die beiden induktiven NAMUR-Sensoren müssen für
Gerätegruppe IIC an einen eigensicheren zugelassenen
Stromkreis (z. B. Zenerbarriere) mit den folgenden
Maximalwerten angeschlossen werden:
U = 15V
i
I = 50mA
i
P = 1W
i
L =100µH
i
C =100nF
i
Magnetventil
Die beiden eigensicheren Magnetventile müssen für
Gerätegruppe IIC an einen zugelassenen eigensicheren
Stromkreis (z. B. Zenerbarriere) mit den folgenden
Maximalwerten angeschlossen werden:
U = 28V
i
I = 225mA
i
P = 1W
i
L = 0mH
i
C = 0nF
i
Die elektrische Installation des ThinkTop Basic Intrinsically
Safe muss nach der Norm EN 60079-14 durchgeführt
werden.

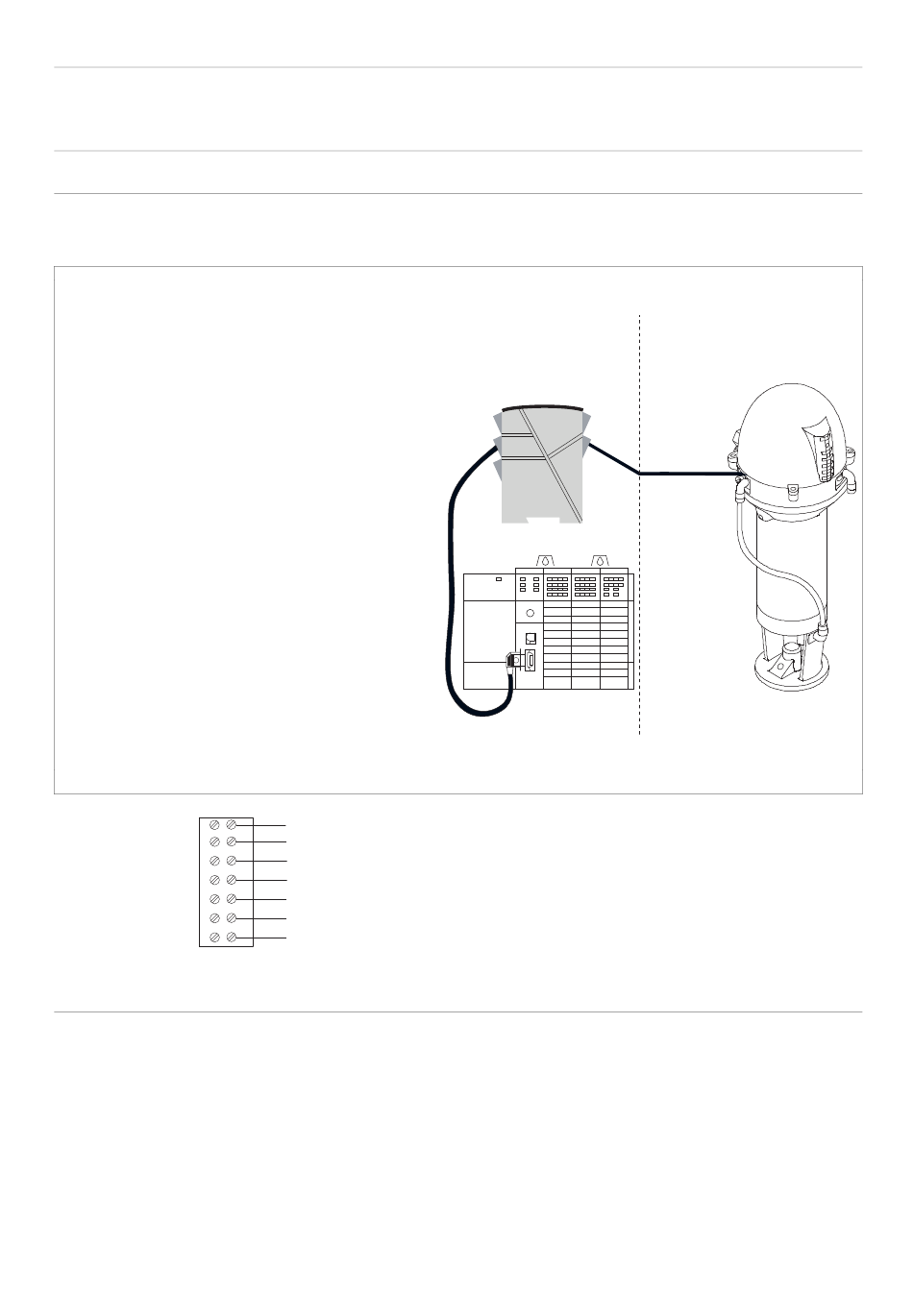

Elektrische Anschlüsse, intern
1
1. Sensor 1 [deaktiviert] (blau) 8 VDC (-)
2
2. Sensor 1 [deaktiviert] (braun) (+)
3
3. Sensor 2 [aktiviert] (blau) 8 VDC (-)
4
4. Sensor 2 [aktiviert] (braun) (+)
5
5. Gemeinsamer Anschluss: Magnetventile (schwarz) 12 VDC (–)
6
6. Eingang: Magnetventil Nr.1 (rot) (+)
7
7. Eingang: Magnetventil Nr.3 (rot) (+)
TD 800-273
Sicherer Bereich
TD 804-038
5 Einbau
Gefahrenbereich - Zone 1
