5 Einbau
Dieses Handbuch hebt unsivere Verfahren hervor und gibt weitere wichtige Informationen.
Warnhinweise sind durch Symbole hervorgehoben. Alle im Handbuch verwendeten Warnhinweise sind auf dieser Seite
dargestellt. Achten Sie besonders auf die folgenden Anweisungen, um Unfälle des Bedienpersonals bzw. Schäden an der
Rückmeldeeinheit zu vermeiden.

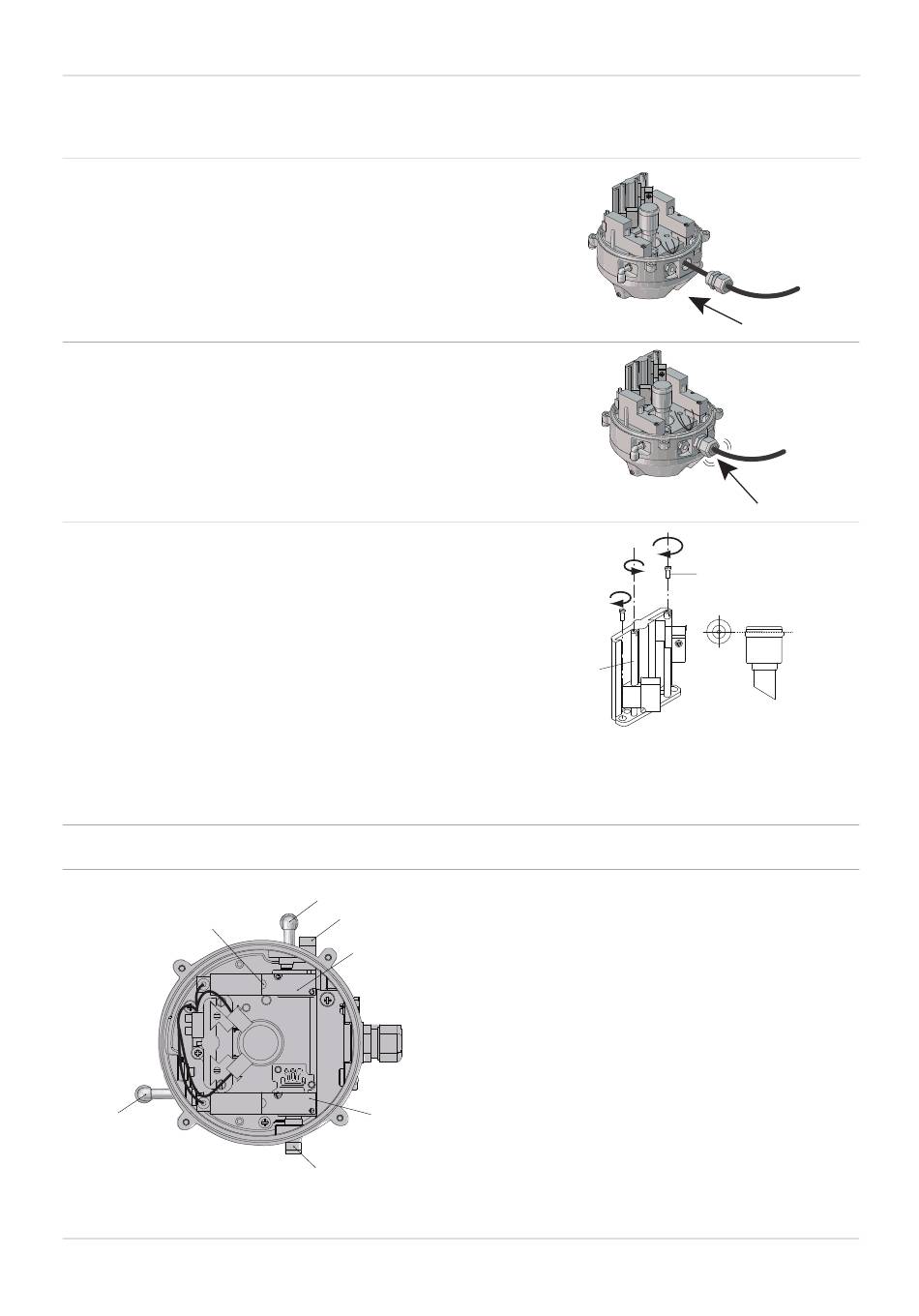

Schritt 7
1. Falls noch nicht geschehen, Kabel durch die Kabeldurchführung
ziehen.
2. ThinkTop Basic Intrinsically Safe an die Stromversorgung
anschließen
(siehe "Elektrische Anschlüsse, intern" auf Seite 11).
Schritt 8
Sicherstellen, dass die Kabeldurchführung vollständig angezogen
ist.
Schritt 9
Positionierung der induktiven Näherungsschalter
1. Die beiden Halteschrauben (26) der Sensoreinheit etwas lösen,
damit der Rahmen vor- und zurückbewegt werden kann.
2. Durch Drehen der Spezialschraube die Markierung auf dem
linken Näherungsschalter am Anzeigestift ausrichten.
3. Das Ventil aktivieren.
4. Durch Drehen der rechten Einstellschraube die Markierung auf
dem rechten Näherungsschalter am Anzeigestift ausrichten.
5. Die Näherungsschalter müssen sich nahe am Anzeigestift
befinden, dürfen ihn aber nicht berühren. Zum Korrigieren den
Rahmen abscheren.
6. Die beiden Halteschrauben der Sensoreinheit wieder anziehen
(1 Nm).
HINWEIS!
Zum Aktivieren des Ventils die Handbetätigung der Magnetventile
am Magnetventil verwenden.
5.2 Luftanschlüsse
G
F
2050-0026
10
A
B
C
1
3
D
E
2050-0044
2050-0045
*
A. Luftaustritt 1A
B. Gehäuseentlüftung
C. Magnetventil 3/2
D. Magnetventil 3/2
E. Lufteintritt
F. Luftaustritt 3
G. Handbetätigung der Magnetventile
26
2050-0025
