Installation

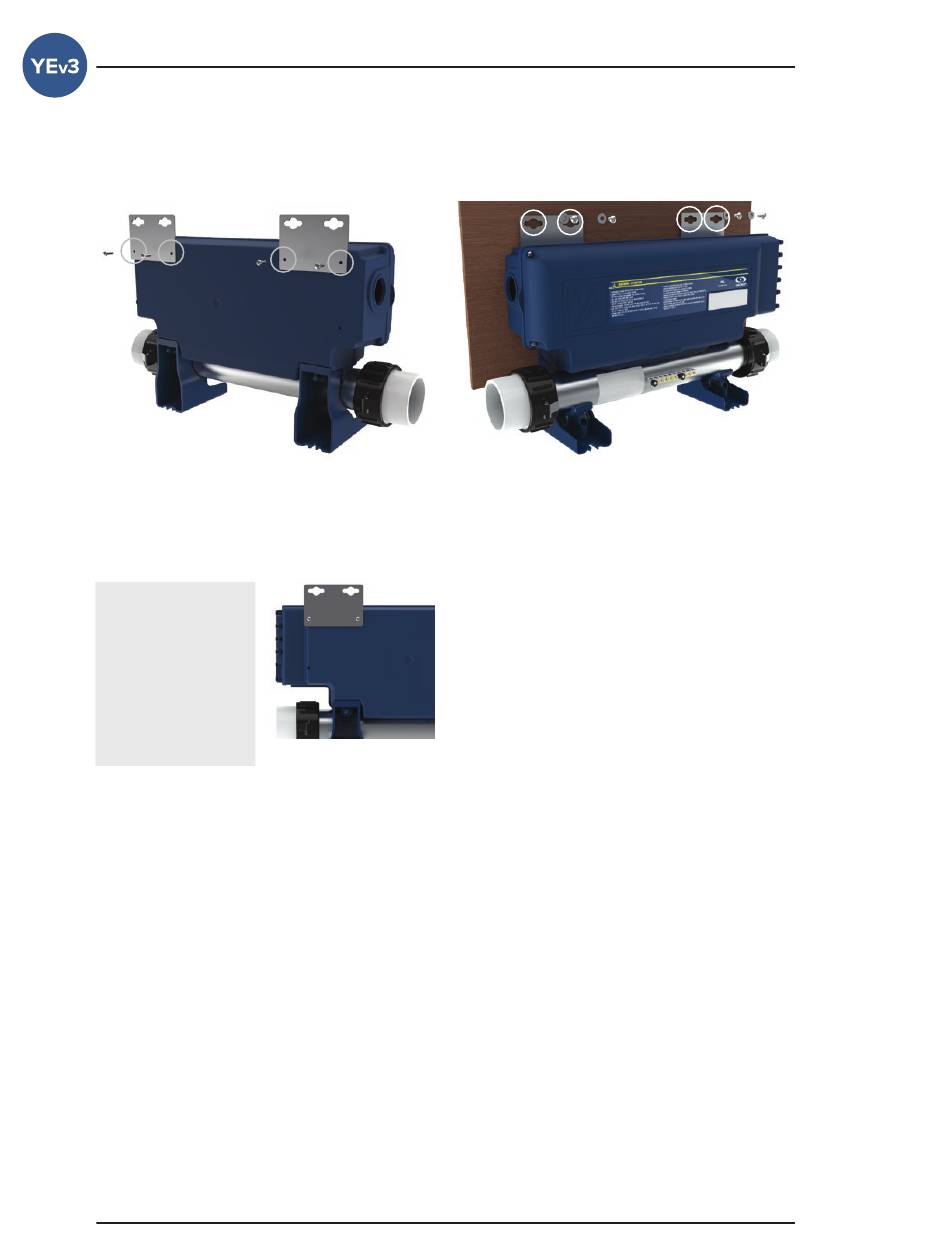

Wandmontage mit optionalen Montageplatten (option 2)
Montagewinkel beidseitig oben an der Rückseite mit
den mitgelieferten Schrauben montierens�
Drehmoment: 13 in�lb max (1�49 N�m)�
Folgendes Material
wird benötigt:
4- # 10
Flachkopfschrauben mit
passender Länge�
4- Unterlegscheiben
�5» OD x �0625» Dicke
(12 mm OD x 1�5 mm)
Installation des Bedienfeldes
Detaillierte Installationsanleitungen und Schaltpläne finden Sie unter: Kompatible Bedienfelder Wählen Sie Ihr
Bedienfeld und das dazugehörige technische Handbuch�
8
Verwenden Sie 2 standard Ständer 2" x 4" oder
2" x 6" mit dem Abstand von 17-inch (43,2 cm) zur
Mitte, um das Spa-Pack anzubringen�
Befestigen Sie nacheinander die äusseren Halterungen
auf jeder Seite des Spa-Pakets mit 2 Schrauben sowie 2
Unterlegscheiben�
Befestigen Sie die innneren Halterungen auf jeder Seite
des Pakets mit den 2 verbleibenden Schrauben und 2
Unterlegscheiben�
Innen- und Außenbohrungen haben einen Abstand von
2'' (51 mm) an der Befestigungsbremse�
Teile Nummer: Wand-Montagesatz 100 stück - 9920-101474
(mit 200 Schrauben zur Pack-Befestigung)
